履带式排爆检测机器人三维设计

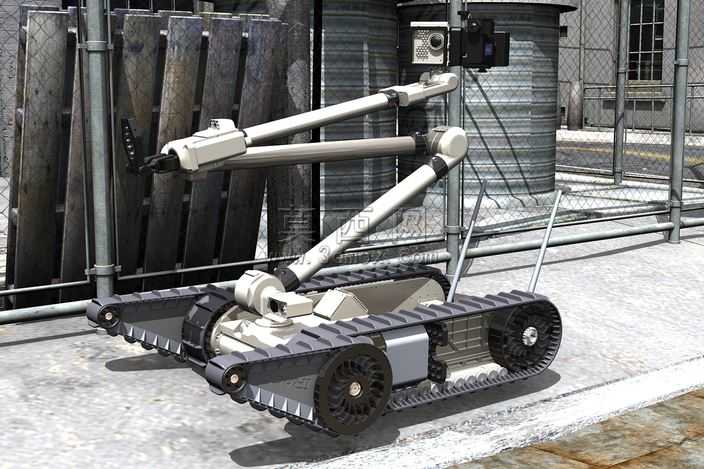

本作品为履带式排爆检测机器人三维模型，整体采用模块化设计思路完成全参数化建模，在主流三维CAD软件中完成从草图绘制、零件装配到整体干涉检查的全流程设计。模型底盘部分采用双履带行走结构，对履带板、驱动轮、负重轮、张紧机构均做了精细化建模，还原了履带传动的真实啮合结构，履带表面的防滑齿、轮体的轴承安装位、底盘侧的防护盖板都按照真实特种机器人的结构比例设计，保证行走机构在复杂非铺装路面的通过性表现。上部搭载的多自由度机械臂采用多段铰接式结构，每段臂体的旋转关节、末端执行器的夹爪结构都做了可活动的装配约束，臂体末端预留了探测传感器与摄像模块的安装位，可实现多角度的可疑物品探查操作。建模过程中对不同部件赋予了差异化材质：底盘结构件采用哑光深灰金属材质模拟高强度合金装甲，机械臂臂体采用浅灰白工程塑料与金属拼接材质，履带部分采用高耐磨橡胶材质搭配金属轮毂，上部探测模块的镜头部分采用透明玻璃材质搭配黑色哑光外壳，所有材质的粗糙度、反光度参数都经过反复调试，最终渲染时采用工业场景室外光照环境，搭配混凝土路面、金属围栏、工业罐体的场景元素，还原机器人在真实安检排爆作业场景下的视觉效果。设计阶段充分考虑了实际作业的功能需求，整体结构紧凑重心偏低，保证机械臂伸展作业时的整机稳定性，各部件的安装接口都预留了标准装配余量，可直接用于后续的工程样机开发参考，模型的各零件参数均可编辑修改，方便根据不同的作业场景调整臂长、底盘尺寸、探测模块配置，适配检查站、防爆安检、危险品处置等多类场景的使用需求。
