运动自行车两轮车把手连接柱结构

　　这款把手连接柱是运动自行车转向系统的核心承载构件，日常骑行场景中，它承担着把骑手施加在车把上的转向力矩、路面反馈的颠簸冲击直接传递至前叉立管的作用，是连接骑行操控端与行走转向端的关键受力件。从实际使用场景来看，不管是山地越野路段的连续颠簸冲击，还是公路竞速场景下高频转向的力矩传递，这类构件都需要在轻量化的前提下保证足够的结构强度，避免出现应力断裂、安装松旷的问题。

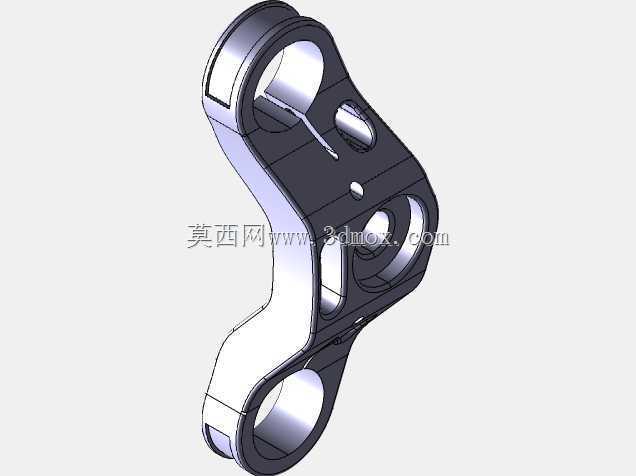

　　从功能特性上看，该构件设置了三处同轴度要求极高的安装孔位，上方大孔径孔位用于适配运动自行车的横把安装，可兼容常规直径的运动车把穿入固定，孔位边缘做了圆弧过渡处理，避免安装时刮花车把表面的阳极氧化层，同时分散孔位边缘的应力集中；下方两处平行布置的孔位用于与前叉上管、把立锁紧结构配合，实现与前叉总成的刚性连接，孔位周边做了局部加厚设计，抵消锁紧螺栓预紧力带来的局部压应力，防止长期使用后孔位出现塑性形变导致锁紧失效。构件本体上还预留了两个小直径的工艺孔，既可以作为走线孔容纳刹车、变速线管穿过，让整车走线更加规整，也能在不影响整体结构强度的前提下降低构件自重，符合运动自行车轻量化的设计需求。

　　设计思路上，整体采用了异形弯臂的结构形态，没有采用规则的块状或直臂结构，是因为需要匹配运动自行车的车头几何角度，保证车把安装后处于符合人体工程学的位置，让骑手在骑行过程中手腕保持自然姿态，降低长途骑行的疲劳感。结构壁厚采用了渐变设计，在孔位周边、弯臂受力拐点这些应力集中的区域做了壁厚加厚处理，而在非主要受力的区域做了适当的壁厚减薄，同时在外轮廓边缘全部做了R角过渡，既避免了尖锐边角在安装维护时划伤操作人员，也能有效降低应力集中系数，提升构件的抗疲劳寿命。构件表面的曲面过渡全部采用G2连续设计，在批量生产时不管是采用锻造后CNC精加工的工艺，还是采用高强度铝合金压铸成型的工艺，都能保证材料流动均匀，减少成型缺陷。

　　从安装边界尺寸来看，该构件的整体外轮廓宽度控制在适配常规运动自行车车头的尺寸范围内，不会超出车把的安装宽度，避免骑行过程中磕碰骑手腿部；上方车把安装孔的孔径尺寸符合运动自行车通用的车把直径标准，不需要额外加装转换套就可以直接适配市售主流的运动车把；下方前叉连接孔的中心距符合常规山地车、公路车的前叉上管安装标准，可以直接替换同规格的原厂把立连接构件，不需要对车架前叉部分做额外的改装。构件的整体厚度经过受力校核，在承受骑手体重带来的垂直载荷、转向时的横向力矩、颠簸路面的冲击载荷时，最大应力值处于所选材料的许用应力范围内，安全系数满足运动自行车的使用标准，不会出现结构性失效。

　　在实际装配过程中，该构件的安装基准面做了平面度处理，与把立垫圈、碗组盖接触的端面平面度公差控制在合理范围内，保证锁紧后各个接触面受力均匀，不会出现局部应力过大导致的碗组转动卡滞、转向不顺畅的问题。预留的走线孔位置经过走线轨迹校核，刹车线管、变速线管从孔位穿过时不会出现过度弯折的情况，保证线管内线的滑动顺畅，不会影响刹车、变速的操作手感。整体结构没有多余的装饰性设计，所有的结构形态都服务于受力传递、安装适配、轻量化的实际需求，没有为了外观造型牺牲结构性能，完全从工程实用的角度出发完成结构设计，能够满足运动自行车在不同骑行场景下的使用要求。
