自行车动力单元气缸体结构设计

　　这款气缸体是适配小型自行车辅助动力单元的核心承压构件，日常应用场景覆盖通勤代步自行车的燃油动力改装、小型助力自行车的动力总成配套，主要作用是为活塞往复运动提供密闭承压腔体，同时承担动力单元的散热、附属部件安装定位功能，是整个小型动力单元的结构基准件。从实际使用工况来看，这类小排量气缸体长期处于高频往复运动的交变载荷下，腔体内部需要承受燃油燃烧产生的瞬时爆发压力，外壁直接和流通空气接触完成散热，同时还要承受动力传递过程中产生的振动载荷，因此结构设计上需要同时兼顾强度、散热效率、安装兼容性三方面的要求。

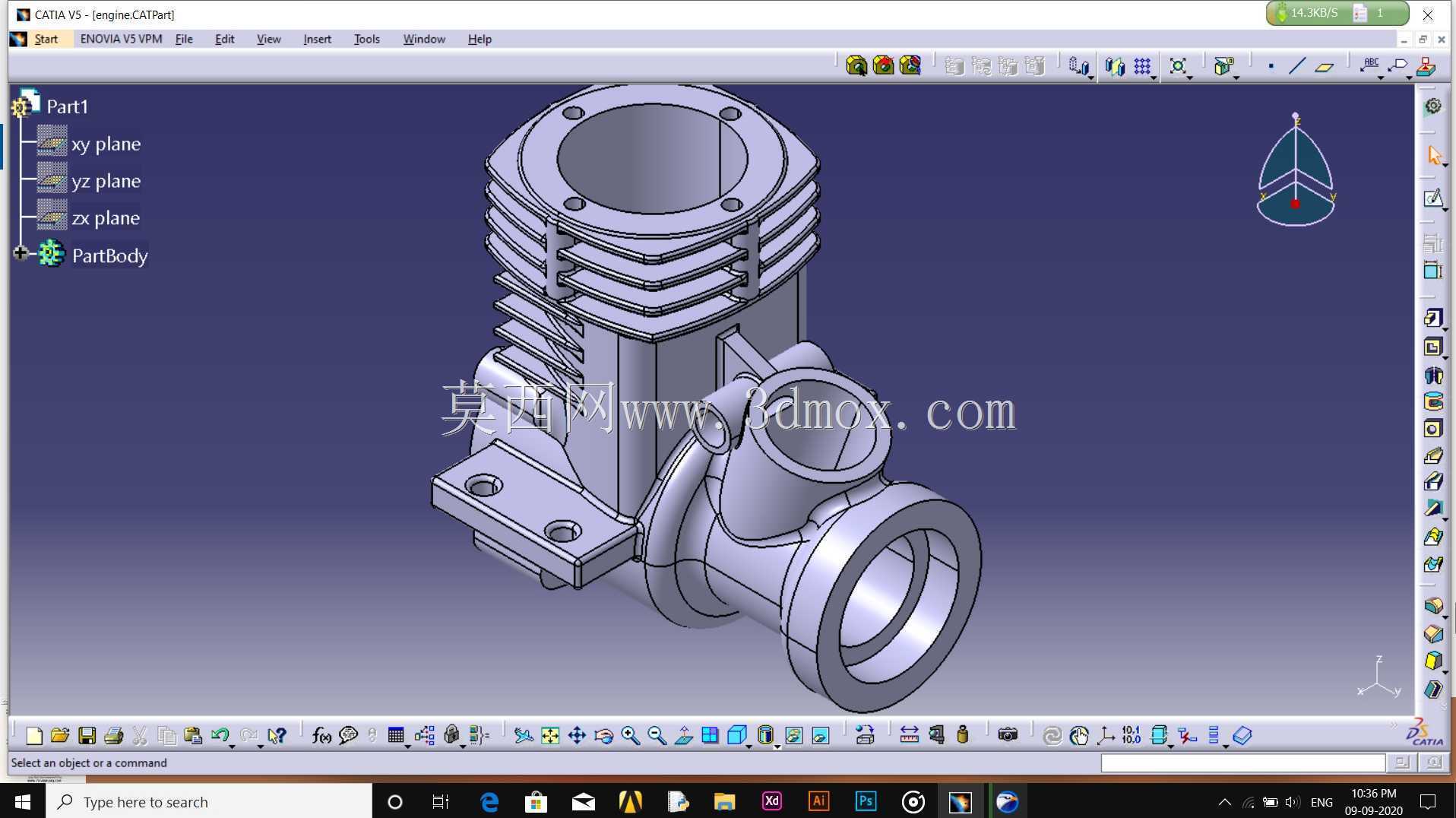

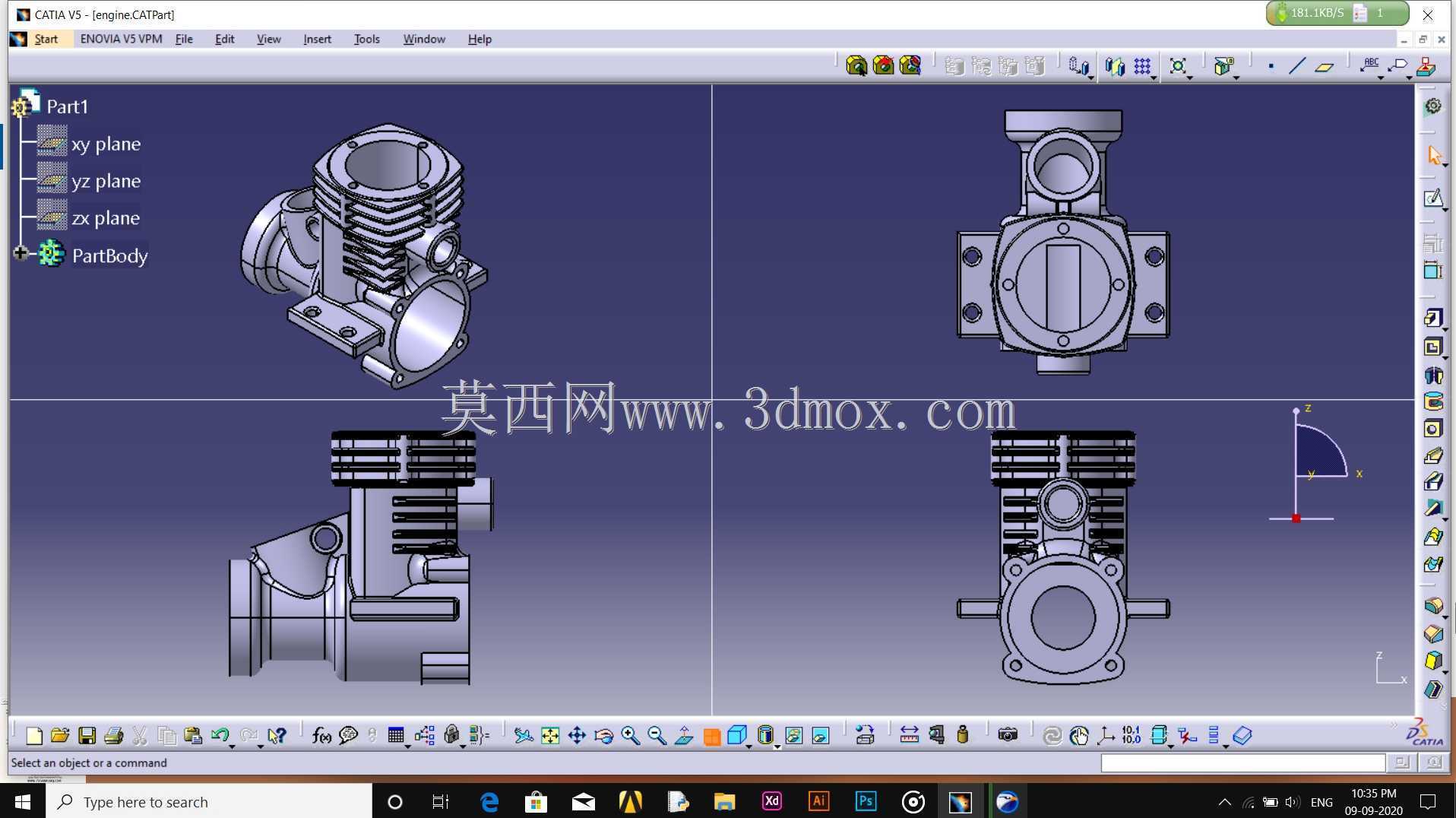

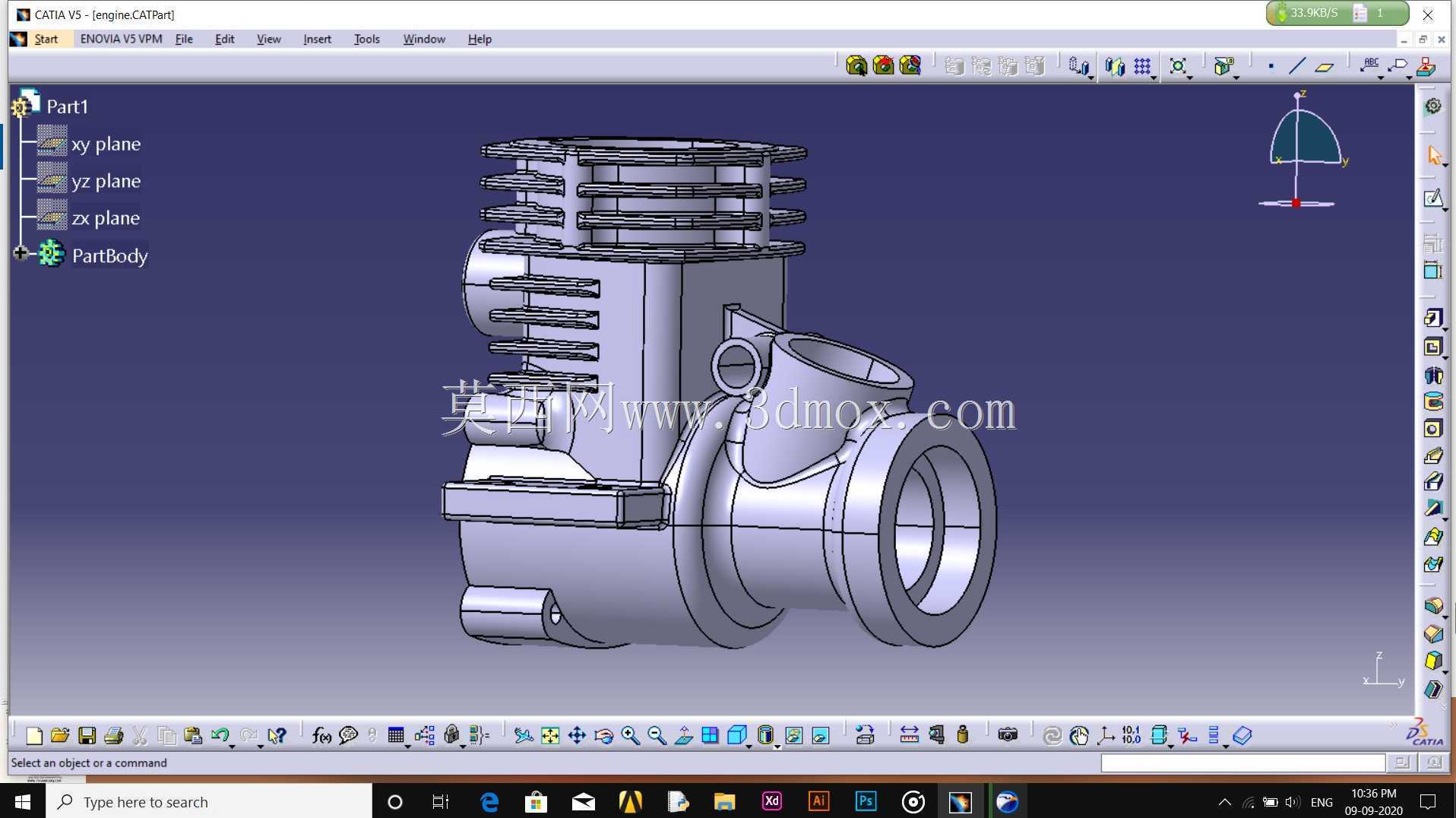

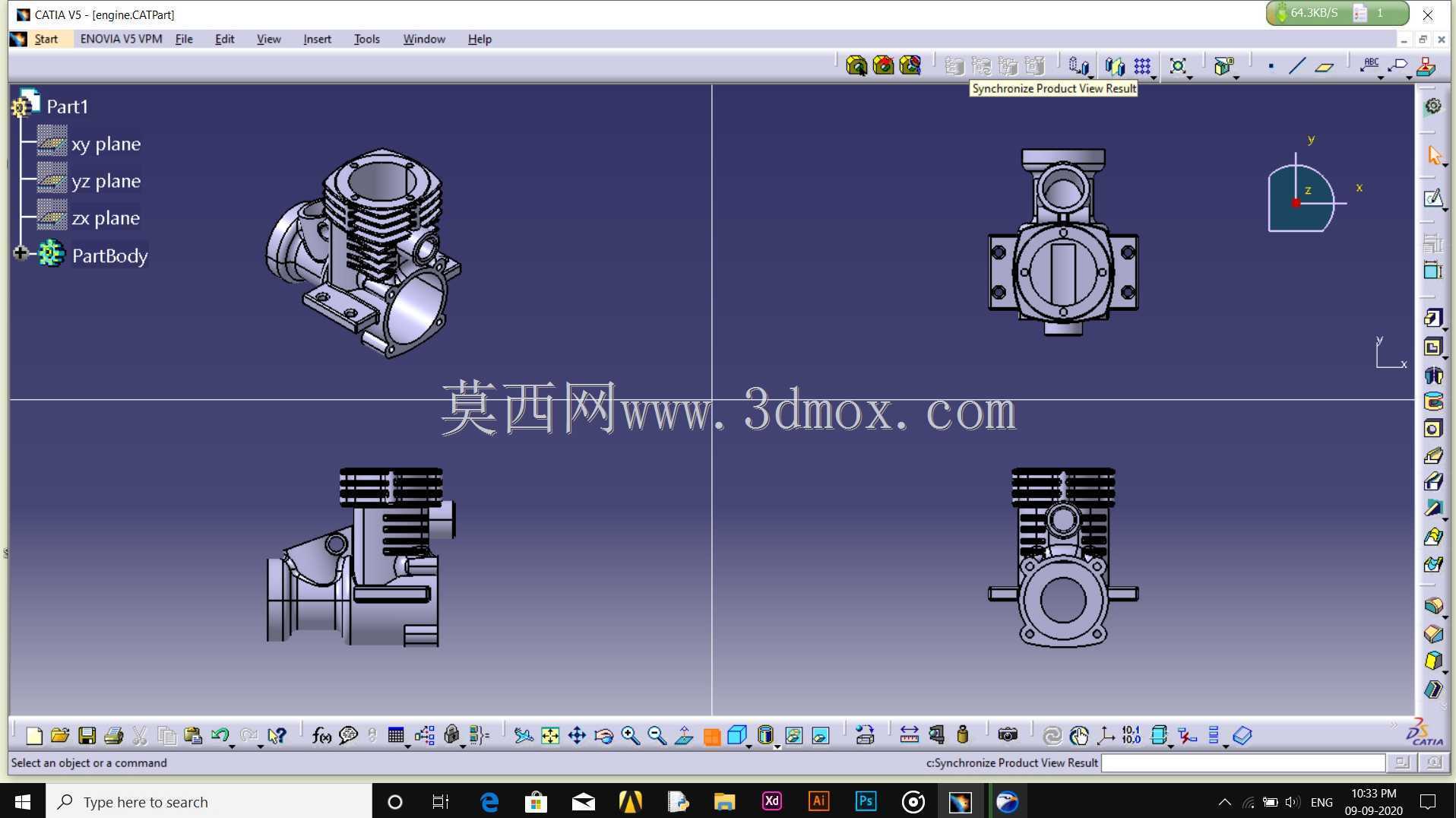

　　设计过程中首先确定了缸筒的核心尺寸边界，缸筒内壁采用高精度珩磨面的设计预留量，保证活塞环运动过程中的密封性能，内壁的圆柱度公差控制在0.01mm级别，避免活塞运动过程中出现偏磨、漏气的问题。缸体外侧的散热鳍片采用不等间距布局，靠近燃烧室的上半部分鳍片密度更高，厚度更薄，因为该区域工作温度最高，需要更大的散热面积快速导出燃烧热量，下半部分靠近曲轴箱的区域鳍片间距适当加大，避免骑行过程中路面扬起的泥沙、灰尘卡在鳍片缝隙中堵塞散热通道，同时也能在保证散热效率的前提下降低整体铸件的重量。

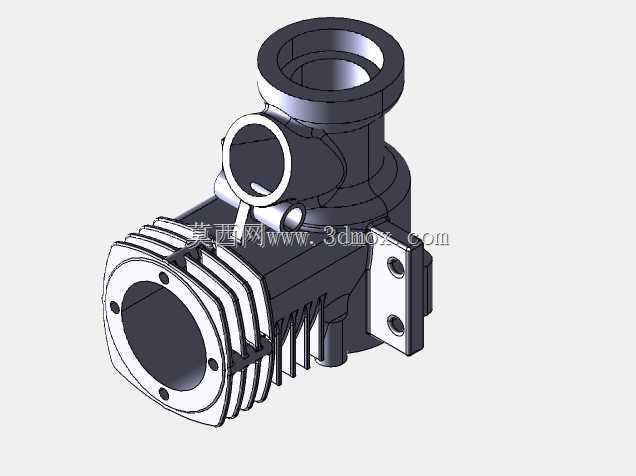

　　安装接口的设计充分考虑了自行车改装的兼容性需求，缸体侧面的两个安装耳座采用加厚凸台结构，安装孔位内嵌钢质衬套的设计预留，避免长期振动下螺栓连接出现松旷，耳座的位置尺寸适配市面上常见的小排量两冲程助力动力的安装孔距，不需要额外改装车架就能完成固定。缸体上端的进气接口采用台阶式止口设计，和化油器或者进气歧管对接时可以通过止口定位保证同轴度，接口侧面的环形凸台是用来固定进气卡箍的定位结构，避免骑行振动导致进气接口松脱漏气。前端的法兰盘是和缸盖连接的安装基准，法兰面上均匀分布的四个螺栓孔采用不等距布局，具备防错装功能，法兰面的平面度公差控制在0.02mm以内，保证缸垫压紧后的密封性能，避免出现漏气、漏水的问题。

　　从结构强度设计来看，缸体和曲轴箱连接的部位做了加厚过渡处理，因为该区域是活塞侧推力的主要承载位置，长期工作中容易出现应力集中导致的开裂，过渡圆角采用R3-R5的渐变设计，分散交变载荷下的应力集中点。缸体侧面的环形吊耳结构既可以作为动力单元吊装时的受力点，也可以用来固定点火线路或者油管的卡扣，整合了附属安装功能，不需要额外在缸体上焊接固定支架，减少了加工工序。整个缸体的外形轮廓做了倒角处理，没有尖锐的棱角，避免安装和维护过程中划伤操作人员，同时也能减少应力集中点。

　　安装边界方面，整个缸体的轴向尺寸控制在适配自行车车架下管安装空间的范围内，不会和脚踏转动空间产生干涉，横向最大宽度不超过车把的宽度范围，转向过程中不会和车把部件产生碰撞。散热鳍片的边缘距离车架管材预留了至少5mm的间隙，避免振动过程中鳍片和车架摩擦产生异响，同时也保证空气能够在鳍片之间顺畅流通，带走热量。缸体的重量控制在合理范围内，不会因为加装动力单元导致自行车前部配重过大影响操控稳定性。

　　从实际加工工艺适配性来看，整个缸体采用高压压铸的工艺预留结构，壁厚控制在2.5-4mm之间，既保证了铸件的成型质量，避免出现缩孔、砂眼等铸造缺陷，也能控制整体重量。所有需要机加工的面都预留了0.3-0.5mm的加工余量，安装孔位的位置度公差控制在0.1mm以内，保证后续机加工后能够顺利和配套部件装配。缸体内部的润滑油道预留了铸造成型的通道，不需要后续深孔加工，降低了加工成本，油道的位置避开了主要受力区域，避免油道开孔影响缸体整体强度。
