SAE方程式赛车钢管防滚架结构设计

项目分类:汽车 发布时间:2024-10-08 ID:780473
  • SAE方程式赛车钢管防滚架结构设计

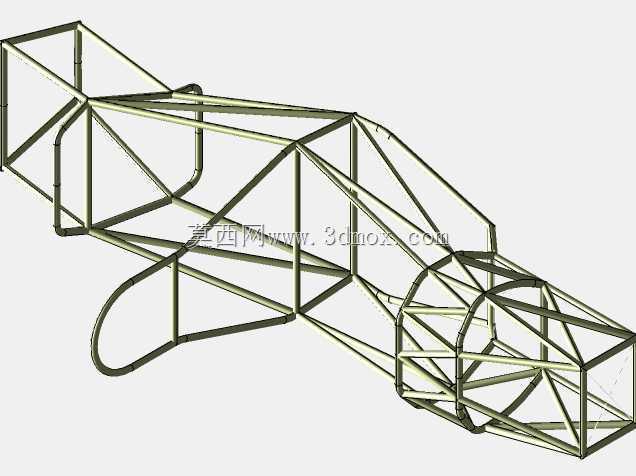

  这套钢管桁架式防滚架是SAE大学生方程式赛车的核心承载安全结构,在赛事场景中承担着碰撞吸能、乘员舱防护、整车刚度承载的多重作用,是方程式赛车设计环节中优先级最高的结构模块。从实际赛事应用来看,这类防滚架需要满足高速过弯时的载荷传递、侧翻时的乘员生存空间保障、正面碰撞时的冲击力溃缩引导三大核心功能,所有杆件的排布都不是随意的空间拼接,每一段钢管的走向、管径选择、节点位置都经过载荷路径的反复推演。

  设计思路上首先围绕乘员生存空间做边界锁定,先确定驾驶员坐姿下的头部、肩部、膝部的最小安全间隙,在所有可能的碰撞、侧翻工况下,防滚架的变形量不能侵入这个划定的安全区域,尤其是主防滚环的位置,需要对应驾驶员头盔后方的位置,预留足够的缓冲距离,避免侧翻时头盔直接接触受力杆件。主环、前环、侧边防撞结构的连接采用斜撑三角排布,这是空间桁架结构保证刚度的核心逻辑,三角形结构在承受各个方向的载荷时都不会产生结构失稳,相比四边形结构不需要额外增加杆件就能获得数倍的抗扭、抗弯刚度。

  从载荷传递路径来看,前悬的安装点载荷会通过前舱的斜向杆件直接传递到主防滚环下部,后悬的载荷则通过后舱桁架传递到主环后侧的连接节点,侧碰时的冲击力会通过侧面的斜撑杆件分散到上下纵梁,避免局部杆件应力集中出现断裂。所有的节点位置都尽量让管件中心线交汇于一点,减少节点处的附加弯矩,这是钢管桁架结构设计的核心细节,如果管件交汇存在偏心,哪怕只有几毫米的偏差,在极限载荷下节点处的焊接位置就会出现数倍的应力集中,很容易在赛事中出现焊缝开裂的问题。

  安装边界上,这套防滚架的前部预留了前悬架摇臂、转向机构、制动管路的安装点位,所有安装座的焊接位置都对应杆件的节点位置,避免在杆件中段焊接安装点造成局部应力集中;中部的乘员舱位置预留了座椅安装点、安全带固定点、防火墙安装边,安全带的固定点直接焊接在主防滚环和底部纵梁上,保证碰撞时安全带的拉力能直接传递到主承载结构上,不会因为安装点刚度不足导致安全带失效;后部预留了动力总成、后悬架、散热系统的安装接口,各个安装点的位置公差控制在毫米级,保证后续总装时各个部件能顺利对位。

  外形尺寸上,这套防滚架的宽度控制在赛事规则允许的轮距范围内,总高度满足驾驶员佩戴头盔后顶部距离防滚架上沿的安全间隙要求,前部的鼻锥结构长度满足碰撞溃缩的行程要求,侧面的防撞杆件高度对应驾驶员的躯干位置,能在侧面碰撞时有效阻挡外部物体侵入乘员舱。钢管的选型上根据不同位置的载荷大小匹配不同的壁厚,主防滚环、前环这些核心承载位置采用壁厚更大的钢管,次要的支撑结构采用稍薄的钢管,在保证整体刚度和安全性能的前提下尽可能降低结构重量,毕竟赛车的簧上质量每降低一公斤,圈速上都能获得可感知的提升。

  实际工程验证环节,这类结构在建模完成后需要做有限元仿真分析,分别模拟正面碰撞、侧面碰撞、侧翻、扭转刚度、弯曲刚度几个工况,检查各个位置的应力值是否在材料的屈服强度范围内,变形量是否满足安全间隙要求,针对应力过高的位置调整杆件角度或者增加局部支撑,针对应力富余过多的位置适当减小钢管壁厚,实现结构强度和轻量化的平衡。建模过程中所有的相贯线都做了精准处理,保证后续钢管切割、焊接时能完美贴合,减少焊接间隙带来的应力集中问题,每个焊接节点的坡口形式也在建模时做了预留,方便后续加工时直接参照模型下料制作。
