汽车进气系统波纹进气歧管结构设计

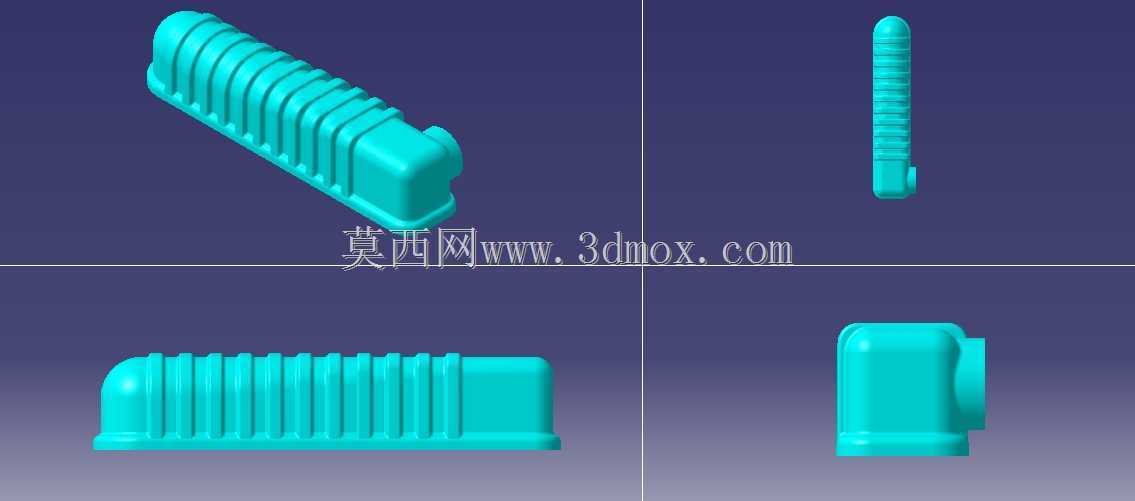

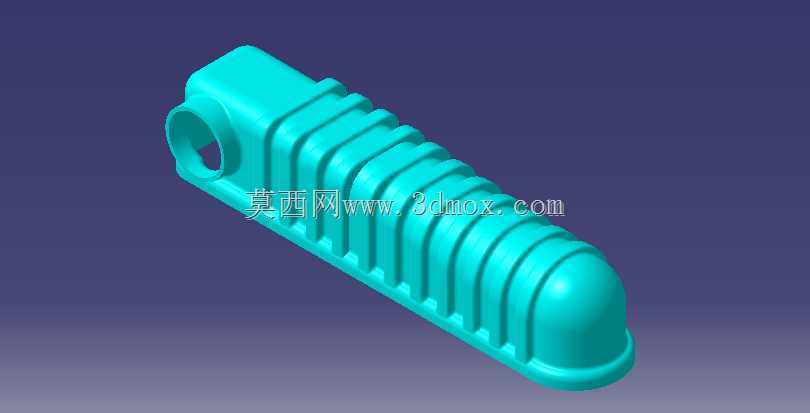

　　在汽车动力总成的进气系统布局中，进气歧管作为连接节气门与气缸进气道的核心导流部件，其结构设计直接影响发动机的充气效率、各缸进气均匀性以及NVH表现，这款带连续波纹段的进气歧管结构，正是针对小排量动力单元紧凑舱内布局场景开发的柔性管路方案。不同于传统硬质塑料歧管的刚性连接形式，这款歧管主体采用一体化波纹褶皱结构设计，波纹段沿管路轴向均匀排布，单段波纹的凸起高度、过渡圆角都经过反复校核，既可以在发动机运行产生的小幅位移、振动场景下提供足够的形变补偿量，避免硬连接带来的管路应力开裂、密封面松脱问题，又不会因为波纹过深导致管路内壁流阻过大，影响进气顺畅度。从实际装车的边界条件来看，

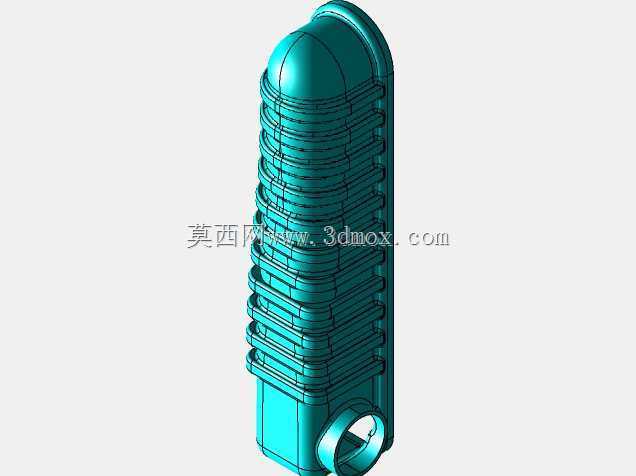

　　这类歧管的安装空间通常被限制在发动机缸盖侧方与防火墙之间的狭窄区域，设计时首先要确认两端接口的安装坐标：一端为适配节气门出口的圆形快接接口，带有一圈凸起的密封卡槽，用于装配橡胶密封圈实现端面密封，接口外侧预留了卡箍安装位，可适配标准喉箍实现快速紧固；另一端为贴合缸盖进气侧的异形法兰接口，法兰面带有定位销孔，安装时可通过定位销快速对位，避免装配错位导致的漏气问题。管路主体的弯折角度完全避让了周边的线束、冷却水管以及空调管路，波纹段的总长度覆盖了发动机悬置在怠速、急加速工况下的最大位移量，即使在动力总成产生最大扭转位移时，管路也不会被拉扯变形或与周边部件产生运动干涉。从功能特性上看，连续的波纹结构除了提供柔性补偿能力外，

　　还能对进气过程中产生的气流脉动起到一定的衰减作用，降低进气噪声传递到驾驶舱的量级，相比光滑壁面的硬管，这类波纹柔性歧管不需要额外加装谐振腔就能满足整车NVH的基础要求，能有效减少舱内零件数量，降低整体布置难度。设计过程中需要重点校核几个核心参数：首先是波纹段的最小弯曲半径，要保证在极限弯折状态下，管路内壁不会出现死折，避免通流面积骤降影响进气量；其次是管壁厚度的均匀性，波纹的峰部与谷部壁厚差要控制在合理区间，避免长期往复形变后谷部出现应力集中导致的疲劳开裂；另外还要考虑管路的耐温性能，因为安装位置靠近发动机缸盖，长期工作环境温度处于较高区间，材料选型要兼顾耐老化、耐油气腐蚀以及低温柔韧性，

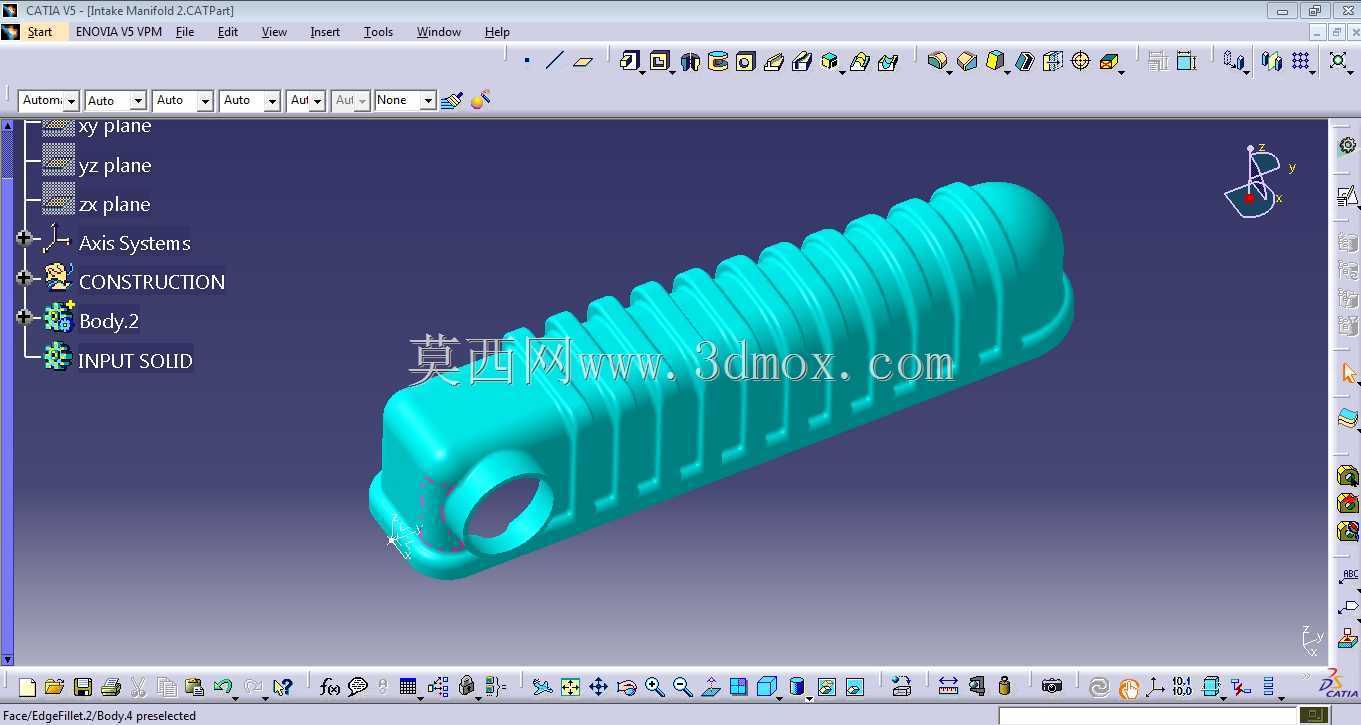

　　保证在全气候工况下都能保持稳定的密封性能与形变能力。在建模阶段，这类波纹结构通常采用参数化扫掠的方式生成，先绘制管路的中心走向曲线，确定各段的弯折半径与空间坐标，再绘制波纹的截面轮廓，沿中心路径扫掠生成主体结构，最后对两端接口、法兰安装位做细节特征处理，过程中要不断做干涉检查，模拟发动机在各个悬置位移工况下的管路位置，确认与周边部件的最小安全间隙满足设计规范，同时还要做流场仿真验证，确认波纹结构带来的流阻增量在可接受范围内，不会导致发动机充气效率下降影响动力输出。实际装配时，这类歧管不需要额外的固定支架，依靠两端接口的连接以及自身波纹段的支撑强度就能保持稳定的形态，相比带多个固定点的硬质歧管，装配工序更简单，后期维护更换也更便捷，能有效降低生产线的装配工时与售后维护成本。
