曲面G2连续摩托车燃油箱结构设计

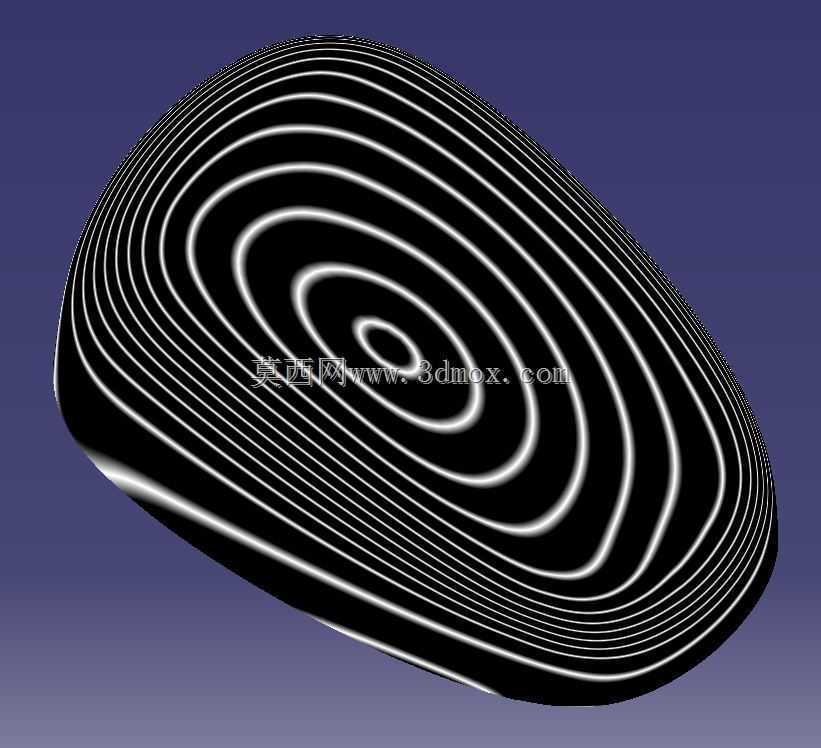

　　在两轮摩托车的整车结构布局中，燃油箱是兼顾功能承载与外观辨识度的核心部件，其安装位置处于车架主梁上方、转向立管与车座之间的核心区域，直接衔接车头操控段与后部乘坐段，是整车人机交互、重心控制、造型风格的关键载体。这款油箱的设计核心围绕曲面G2连续性展开，区别于普通工业曲面仅满足G0位置连续、G1相切连续的常规要求，G2曲率连续的曲面处理能够让油箱外表面在任意截面方向都实现曲率平滑过渡，不存在曲率突变的折棱或拐点，从工程层面解决了曲面拼接处的光影畸变问题，实际量产喷涂后不会出现反光断层，大幅提升外观件的精致度，同时也能降低冲压成型过程中板材因曲率突变产生的应力集中、起皱甚至开裂风险。

　　从功能维度来看，该油箱的核心作用是存储车辆运行所需的燃油，内部腔体的容积设计需要匹配对应车型的续航里程要求，腔体结构避开了车架主梁、线束走向、油门拉线等周边部件的安装空间，底部预留了油泵安装位、燃油液位传感器安装接口以及出油、回油管路的固定点位，同时在腔体内部设计有防浪涌隔板结构，能够在车辆加减速、侧倾过弯时抑制燃油的剧烈晃动，避免燃油重心快速偏移影响车辆操控稳定性，也能减少燃油晃动产生的异响传递到驾乘区域。

　　从安装边界来看，油箱底部的安装点位完全适配常规跨骑式摩托车的车架安装孔位，前部通过缓冲橡胶垫固定在转向立管后方的车架支架上，后部通过螺栓与车架中部的安装座连接，缓冲垫的设计能够过滤车架传递的振动，避免长期振动导致油箱焊缝开裂或者连接松动。油箱的外形宽度充分考虑了驾乘人员的腿部夹持空间，两侧曲面的内收角度贴合正常骑行时的腿部姿态，不会出现腿部夹持时硌腿或者无法贴合的问题，长时间骑行能够降低腿部疲劳感；顶部曲面的弧度设计兼顾了油箱盖的安装平面需求与前倾的视觉效果，油箱盖安装位处于顶部靠前的居中位置，方便骑行过程中或者停车时开启加注燃油，同时顶部曲面的高度不会影响车把的最大转向角度，在车把打满方向时不会与油箱表面发生干涉。

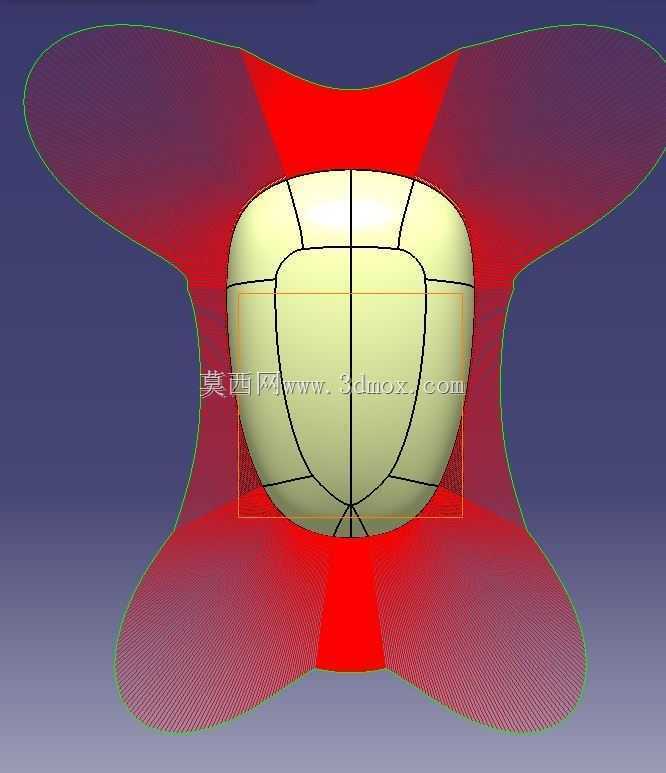

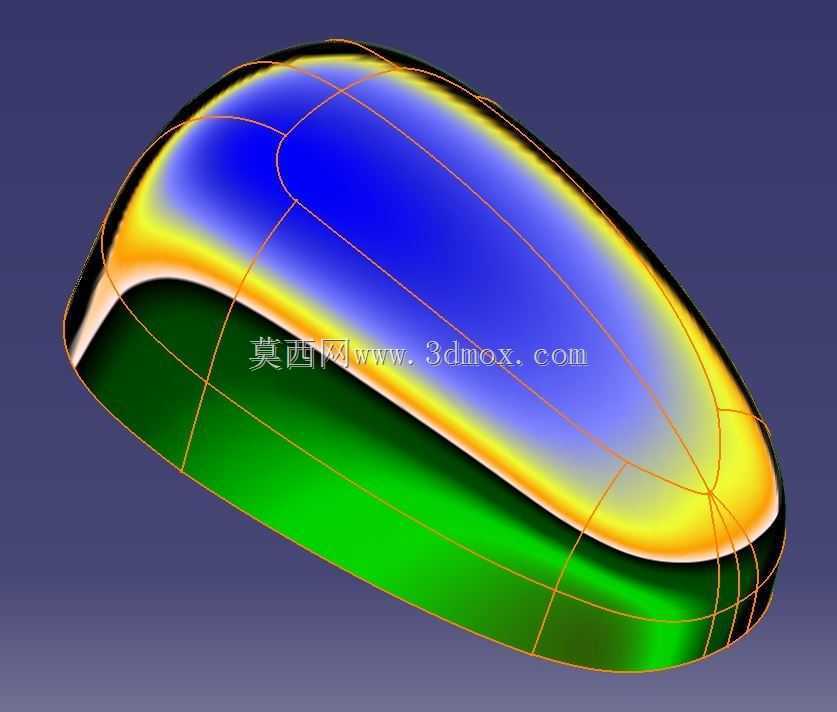

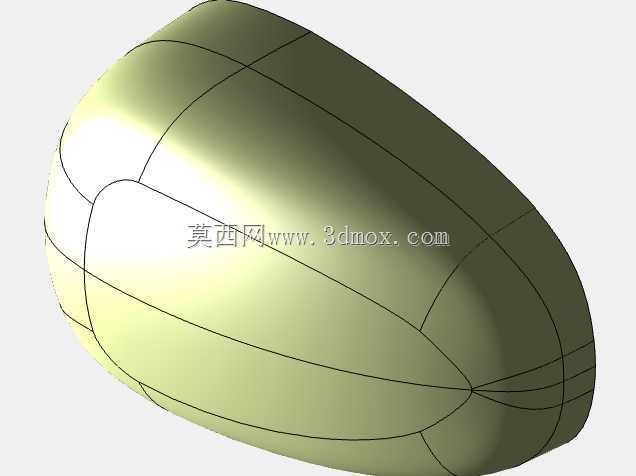

　　在曲面设计的实现逻辑上，该模型通过多段截面线的曲率约束搭建曲面框架，主体曲面分为顶部主曲面、两侧夹持曲面、前后过渡曲面四个核心部分，各曲面拼接处严格约束曲率连续，通过曲率梳检查所有拼接边界的曲率变化率，确保过渡区域的曲率变化均匀无突变。两侧的延展曲面充分考虑了与整车侧盖、前导流罩的衔接关系，边缘的翻边结构既能够提升油箱整体的结构刚度，也为覆盖件的安装预留了贴合边界，避免出现装配间隙不均的问题。油箱的壁厚设计遵循冲压钢板或者工程塑料吹塑成型的工艺要求，整体壁厚均匀，转角位置的圆角半径满足材料成型的最小圆角要求，避免成型过程中出现材料堆积或者壁厚过薄的问题，同时在受力较大的安装点位设计有局部加强结构，提升连接位置的结构强度，承受长期的路面振动冲击。

　　从实际应用场景来看，这类G2连续曲面的油箱多用于中高端跨骑摩托车，既能够满足日常通勤、长途摩旅等不同使用场景下的燃油存储需求，流畅的曲面造型也能匹配不同风格的整车外观设计，无论是街车的运动化风格还是复古车的圆润造型，都可以通过调整曲面的曲率参数实现风格适配。在建模过程中，曲面的质量直接影响后续的模具开发、成型工艺以及最终的产品外观，G2连续的曲面输出能够减少后续模具抛光的工作量，降低模具开发成本，同时成型后的零件表面质量更高，不需要过多的后期打磨处理就能达到喷涂要求。此外，油箱的外形设计也充分考虑了风阻特性，前部收窄、后部平缓过渡的曲面形态能够引导迎面气流向车把两侧分流，降低高速骑行时的风阻系数，提升车辆高速行驶的稳定性。
