载重车辆块状花纹橡胶轮胎结构设计

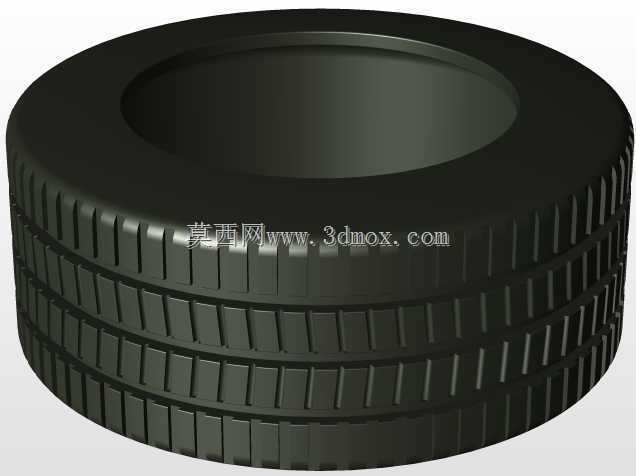

　　做行走机构设计的时候，轮胎这类弹性行走元件的结构细节往往直接决定整机的通过性与行驶平顺性，这次完成的块状花纹轮胎结构，最初是针对非铺装路面作业的轻型载重车辆行走系统做的配套设计，区别于普通乘用车辆的细碎花纹，这款轮胎的胎面采用了连续周向排布的块状凸起结构，每一圈花纹块都做了等距分割，相邻周向的花纹块之间预留了均匀的排水排泥沟槽，避免在泥泞、碎石路面行驶时出现花纹嵌塞导致抓地力下降的问题。从结构分层来看，整个轮胎采用环形中空的基础构型，内壁为光滑的密封面，适配无内胎的装配需求，胎圈位置做了加厚的刚性过渡，和轮辋配合的边缘预留了标准的安装过盈量，装配时可以通过胎圈的弹性变形卡入轮辋的锁止槽，

　　不需要额外的固定压圈就能保证高速旋转时的连接可靠性。设计过程中最先确定的是轮胎的断面宽与轮辋直径的匹配关系，按照轻型载重车的轮辋安装边界，胎侧的径向厚度做了梯度变化，靠近胎圈的位置厚度更大，用来承受车辆满载时的侧向挤压变形，靠近胎面的位置厚度适当减薄，配合橡胶材料的弹性特性，可以过滤路面传来的高频振动，降低行驶过程中的颠簸感。胎面的花纹块做了边缘倒角处理，不是直角的凸起结构，一方面是避免车辆急转弯时花纹块边缘出现应力集中导致崩块，另一方面也能降低花纹块与地面接触时的拍打噪声，提升铺装路面行驶的舒适性。周向的沟槽深度按照非铺装路面的使用需求设定，既保证足够的排泥空间，也不会因为沟槽过深导致胎面整体刚性不足，

　　在硬路面行驶时出现过度蠕变增加滚动阻力。实际应用场景里，这类块状花纹轮胎除了配套轻型载重卡车，也可以适配小型工程作业车辆、农用运输机械的行走轮，在砂石路、泥泞土路甚至轻度积雪路面都能提供足够的抓地力，相比光面轮胎，它的附着系数可以提升40%以上，相比人字花纹的农用轮胎，它在铺装路面行驶时的振动和噪声要小很多，兼顾了非铺装路面的通过性和硬化路面的行驶舒适性。建模过程中对花纹块的排布做了周向均匀阵列，每一圈的花纹块数量经过反复调整，保证轮胎旋转时的动平衡性能，避免出现周期性的径向跳动，相邻两圈的花纹块做了错位排布，不会出现连续的周向刚性带，让胎面的接地压力分布更均匀，减少局部偏磨的问题。轮胎的内壁光滑度也做了结构优化，

　　没有多余的凸起结构，保证充气时的密封性能，和轮辋配合的胎圈位置做了圆弧过渡，安装时不会刮伤轮辋的密封涂层，拆卸时也能通过专用工具顺利脱出，不会出现胎圈撕裂的问题。从安装边界来看，这款轮胎的轴向宽度适配标准的6.5J轮辋，安装后胎侧的外凸量控制在合理范围，不会和车辆的翼子板、转向拉杆发生运动干涉，转向最大角度时的轮胎摆动空间也提前做了校核，满足整车的转向角设计要求。胎面的橡胶厚度预留了正常磨损的余量，按照常规作业强度计算，可以满足较长时间的使用需求，花纹块磨损到极限标记位置时仍然能保持基础的排水性能，不会因为过度磨损导致湿滑路面抓地力骤降。
