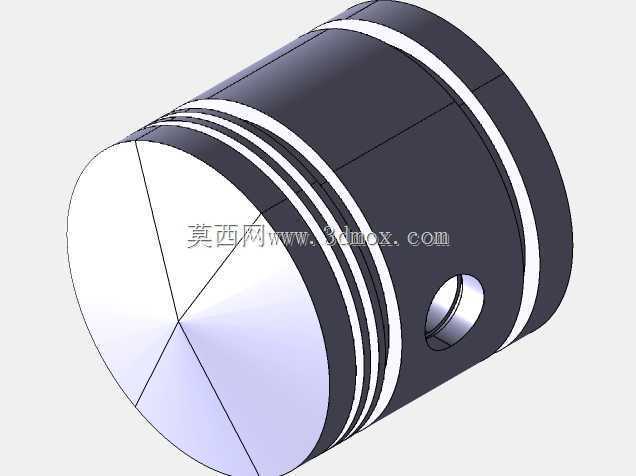

汽油发动机活塞结构三维设计

　　作为往复式内燃机的核心运动部件，活塞的设计直接决定了整机的动力输出效率、运行可靠性与服役寿命，在车用汽油机、小型通用动力机械、摩托动力单元等场景中，活塞需要在高温高压的交变工况下完成高频往复运动，将燃烧做功的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。这款活塞的结构设计完全围绕汽油机的实际工况展开，头部设置的多道环槽结构，分别对应气环与油环的安装位：上部两道气环负责密封燃烧室的高压燃气，避免做功行程的气体下窜至曲轴箱，最下方的油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标，环槽的加工精度直接影响活塞环的密封性能与使用寿命，建模过程中对环槽的宽度、深度、侧壁垂直度都做了严格的尺寸约束，

　　保证与标准活塞环的配合间隙处于合理区间。活塞顶部的凹面结构是配合汽油机燃烧室形状设计的，不同的顶面轮廓会直接影响缸内的混合气涡流形成效果，进而影响燃烧效率与排放表现，这款活塞的顶面采用了浅盆型轮廓，能够在压缩行程中引导混合气形成合理的湍流状态，让点火后的火焰传播速度更均匀，避免局部爆震的产生。活塞销座的位置设置在活塞裙部上方，采用了带加强筋的过渡结构，因为活塞销需要传递全部的燃烧爆发力，销座区域是活塞受力最集中的位置，建模时在销孔与活塞内壁的连接处做了圆弧过渡处理，避免应力集中造成的疲劳开裂，销孔的内径尺寸按照标准活塞销的配合公差设计，既保证活塞销能够灵活转动，又不会出现过大的配合间隙造成敲击异响。

　　活塞裙部的型线设计没有采用正圆形结构，而是考虑了活塞工作时的热膨胀变形与侧向受力特点，做了对应的椭圆度与桶型面修正：活塞在做功行程中会受到垂直于销孔方向的侧向推力，裙部作为活塞与气缸壁的主要接触导向面，桶型面设计能够让活塞在冷热态下都能与气缸壁保持均匀的接触面积，避免局部拉缸；椭圆度设计则是为了补偿活塞销方向的热膨胀量，防止工作温度升高后活塞销方向膨胀量过大造成活塞卡滞在气缸内。从安装边界来看，活塞的外径尺寸需要与对应排量的气缸内径保持严格的配缸间隙，间隙过大会造成活塞敲缸、压缩压力不足，间隙过小则会在热机状态下出现拉缸故障；活塞的总高度决定了其在气缸内的运动行程边界，需要保证活塞到达上止点时不会与气门、气缸盖发生碰撞，

　　到达下止点时活塞环不会脱出气缸筒；活塞销孔的同轴度要求极高，建模过程中严格约束了两侧销孔的同轴度公差，避免活塞销安装后出现偏载造成的异常磨损。在实际的发动机装配流程中，活塞需要与活塞环、活塞销、连杆小头配合组装后再装入气缸，活塞环的开口位置需要按照规定角度错开，避免开口对齐造成漏气；活塞销的轴向定位需要通过卡簧完成，防止活塞销轴向窜动刮伤气缸壁。这款活塞的三维建模过程中，所有结构特征都完全遵循实际加工工艺要求，没有出现无法脱模、无法机加工的不合理结构，裙部的壁厚设计采用了上厚下薄的渐变结构，既保证了头部的强度与散热能力，又减轻了活塞整体的往复运动质量，降低曲轴连杆机构的往复惯性力，让发动机高转速运行时的振动更小。活塞的内壁结构做了轻量化的挖空处理，在保证结构强度满足最大爆发压力要求的前提下，尽可能降低活塞自身重量，这对于高转速汽油机来说尤为重要，更小的往复质量能够降低曲轴的平衡配重需求，提升发动机的转速响应速度。
