星型五缸径向活塞动力机构结构展示

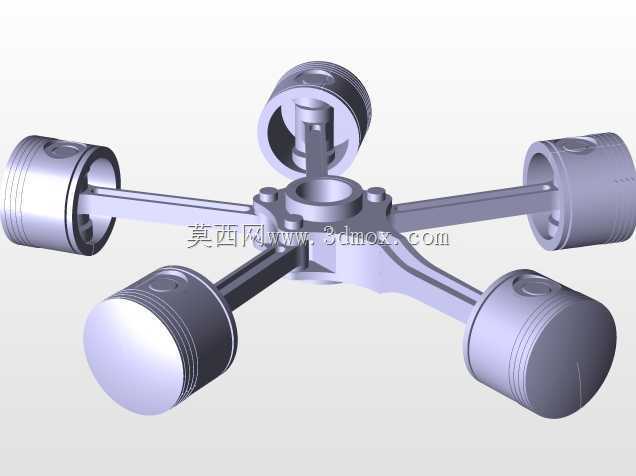

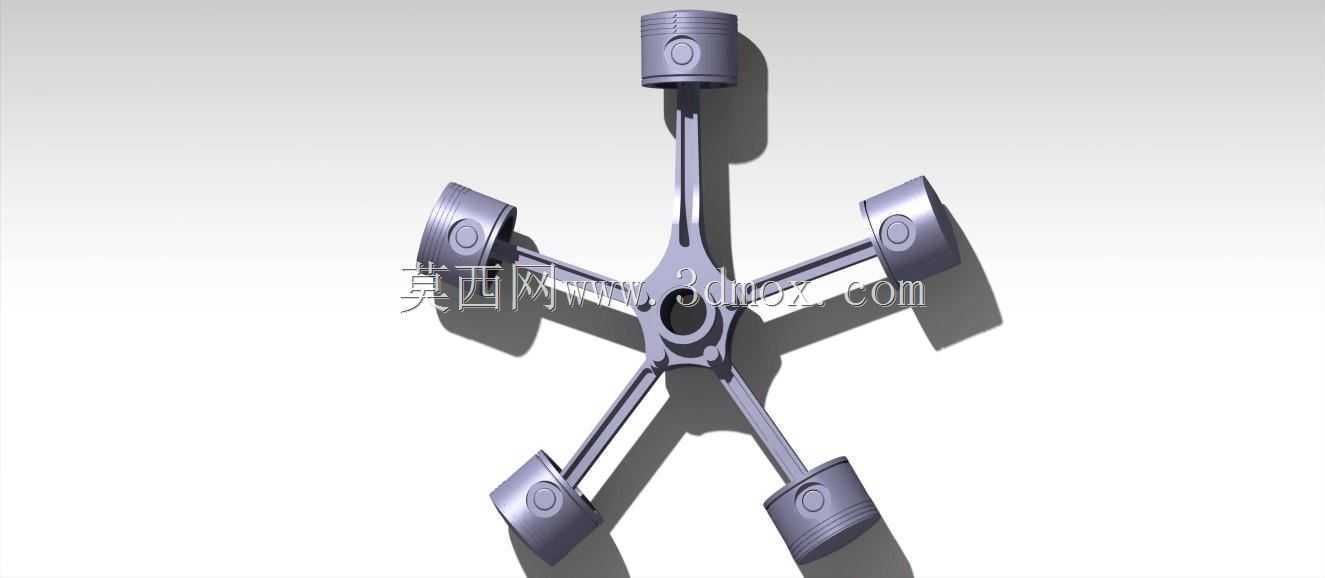

　　在航空活塞动力、小型固定式动力机组的应用场景里，径向布局的活塞动力机构始终凭借紧凑的径向尺寸、优异的风冷散热效率占据一席之地，这套五缸径向活塞机构的三维结构，完整还原了这类动力装置的核心传动逻辑。不同于直列、V型动力机构的排布逻辑，这套径向机构将五个活塞组件均匀分布在中心曲柄轴的圆周方向，所有连杆共同铰接在中心曲柄销上，曲柄每旋转一周，五个活塞依次完成进气、压缩、做功、排气的完整冲程，动力输出的平顺性远优于同缸数的直列排布结构，在小排量高功率密度的需求场景下，这类结构的空间利用率优势十分突出。从实际用途来看，这类径向活塞机构早期广泛应用在轻型通航飞机的动力系统中，依靠外露的缸体结构直接和气流接触完成散热，

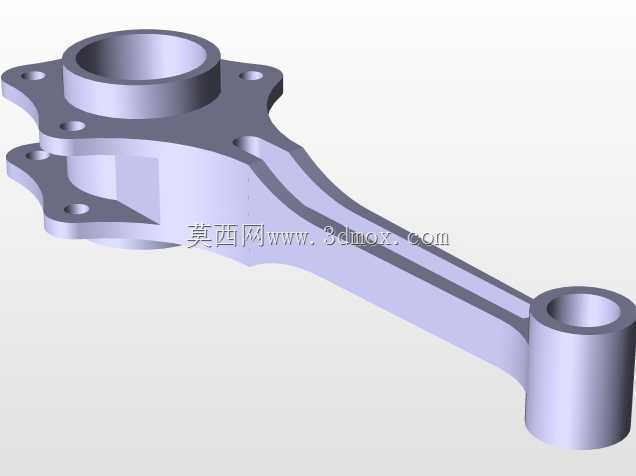

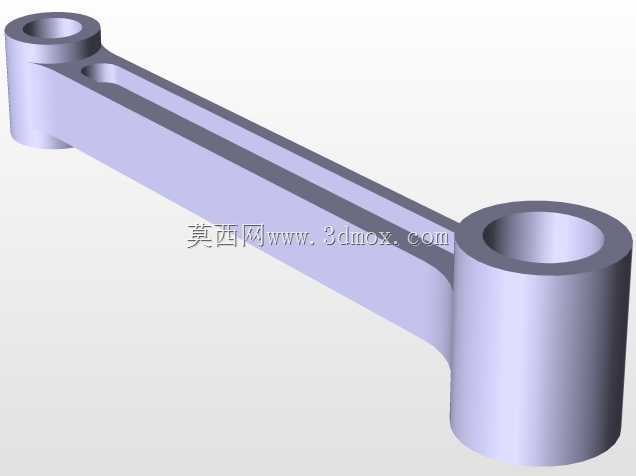

　　不需要额外布置复杂的水冷管路，大幅降低了动力系统的自重和故障点，后续也有衍生结构应用在小型应急发电机组、农用喷雾动力机组上，能够在高转速工况下保持稳定的动力输出，对复杂工况的适应能力更强。从功能特性上看，这套结构的核心优势在于所有活塞的做功冲程沿圆周方向均匀错开，曲轴旋转过程中受到的径向冲击力可以通过对称布置的活塞组件相互抵消一部分，曲轴主轴承的受力状态更均匀，长期运行下的磨损量比非对称排布的结构更低。同时每个活塞组件的结构完全一致，连杆除了和曲柄销铰接的主连杆外，其余副连杆均铰接在主连杆的凸耳上，零件的通用化程度很高，后期维护更换配件时不需要单独定制异型零件，能够有效降低运维成本。在设计思路层面，

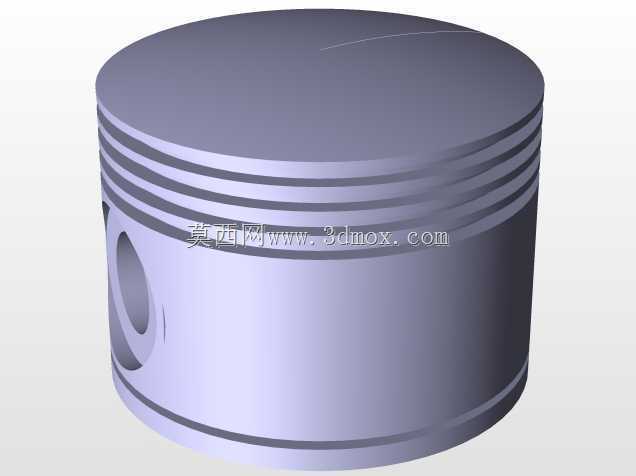

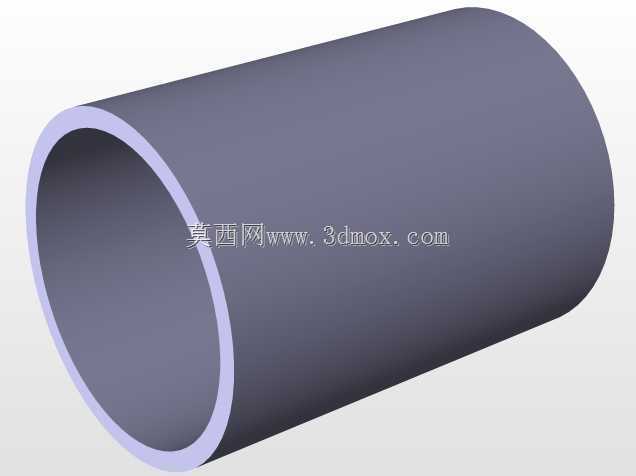

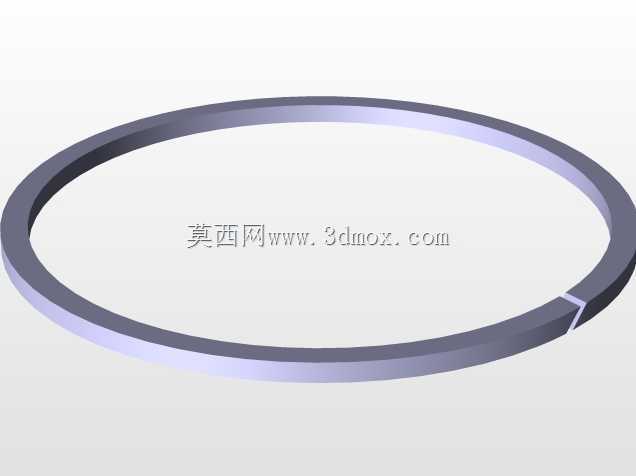

　　这套结构首先围绕中心曲柄的回转半径确定了活塞的行程参数，再根据行程反推每个缸体的中心轴线夹角，五个缸体的轴线夹角严格保持72度，保证每个活塞到达上止点的时间间隔完全一致，避免出现动力输出间隔不均导致的振动问题。活塞裙部的型线设计考虑了热态下的膨胀量，和缸套之间预留了合理的配合间隙，活塞销的固定方式采用全浮式结构，工作过程中活塞销可以在销孔和连杆小头衬套之间缓慢转动，让磨损均匀分布在整个销的表面，延长零件的使用寿命。连杆的截面采用工字型结构，在保证足够抗弯强度的前提下尽可能降低连杆的自重，减少曲柄旋转过程中产生的往复惯性力，中心曲柄的平衡块根据五个活塞和连杆的总往复质量做了精准的动平衡匹配，额定转速下的整机振动量控制在合理区间内。

　　从外形尺寸与安装边界来看，这套五缸径向机构的整体外轮廓为正五边形分布，最大径向尺寸由活塞处于下止点时的缸体外缘位置决定，轴向尺寸仅包含缸体长度、曲柄箱厚度和输出轴伸出长度，和同功率的直列四缸机构相比，轴向安装长度能够缩短40%以上，非常适合安装空间轴向受限、径向有充足布置空间的设备场景。安装接口集中在中心曲柄箱的后端面上，采用圆周分布的螺栓孔完成和设备机架的固定，动力输出轴从曲柄箱中心伸出，采用标准的花键连接结构，能够直接和负载端的传动部件对接，不需要额外设计转接法兰。需要注意的是，这类径向结构的润滑系统设计和直列结构有明显区别，由于缸体沿圆周方向分布，部分缸体在特定角度下会出现机油倒流的问题，因此建模过程中也还原了机匣内部的回油通道结构，保证各个缸体的活塞销、连杆铰接点都能得到充分润滑，同时避免机油窜入燃烧室造成积碳。另外每个缸体的散热鳍片沿缸体外壁周向均匀分布，鳍片的高度和间距根据不同位置的散热需求做了差异化设计，靠近排气侧的鳍片密度更高，保证工作过程中缸体各个位置的温度差控制在合理范围内，避免出现热变形不均导致的卡缸问题。
