梅赛德斯三叉星环形金属徽标结构设计

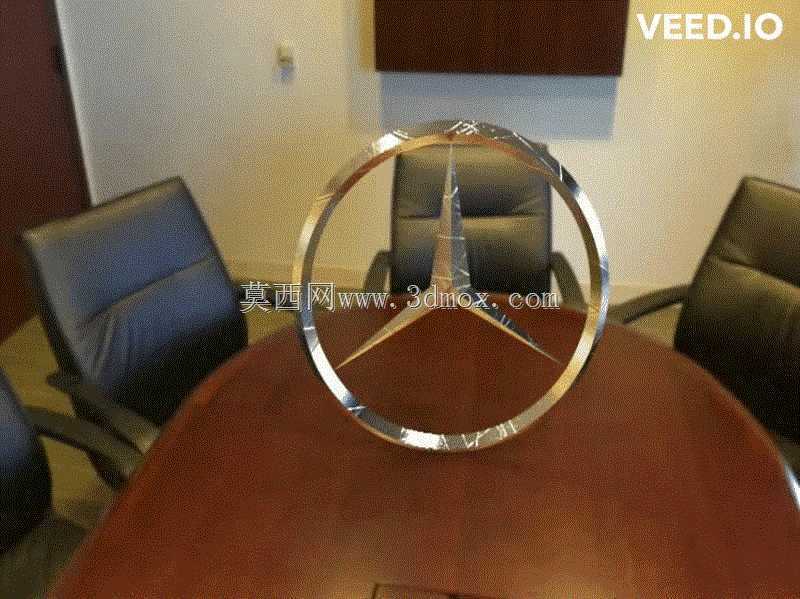

　　这款三叉星环形立体徽标，核心应用场景覆盖乘用车辆前脸格栅安装、4S店展厅桌面陈列、品牌线下活动展示道具、高端汽车周边文创摆件等多个领域，不同场景下的结构设计侧重点存在明显差异。面向车载安装的版本，需要优先考虑行车过程中的风阻影响、长期户外暴露的耐候性、安装点位的结构强度，避免高速行驶时徽标出现松动脱落，或是长期日晒雨淋出现表层镀层脱落、基材锈蚀的问题；面向陈列展示的版本，则更侧重表面质感呈现、细节棱角的锐度表现，以及放置时的重心稳定性，无需考虑高速风载与户外老化的严苛要求。

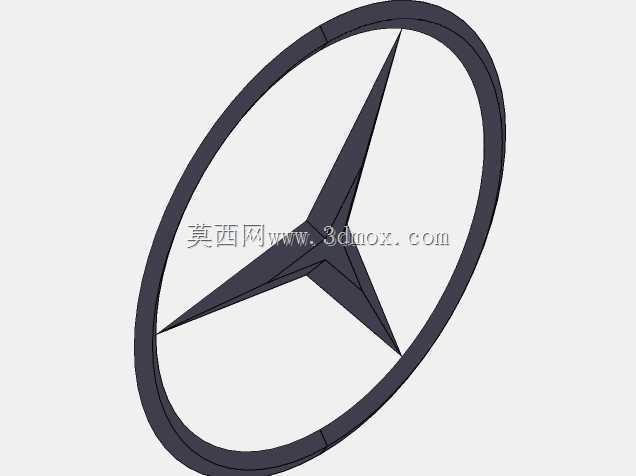

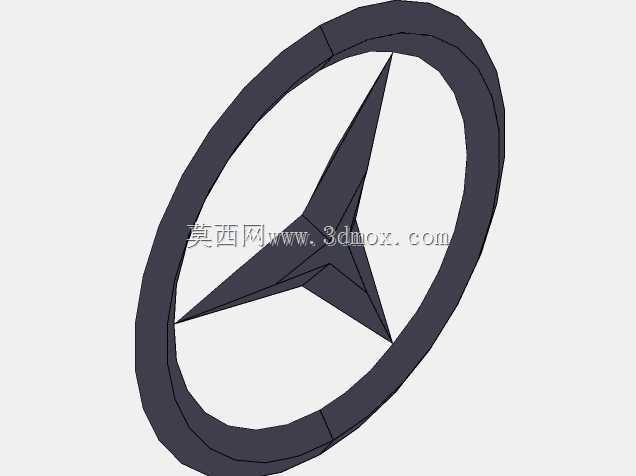

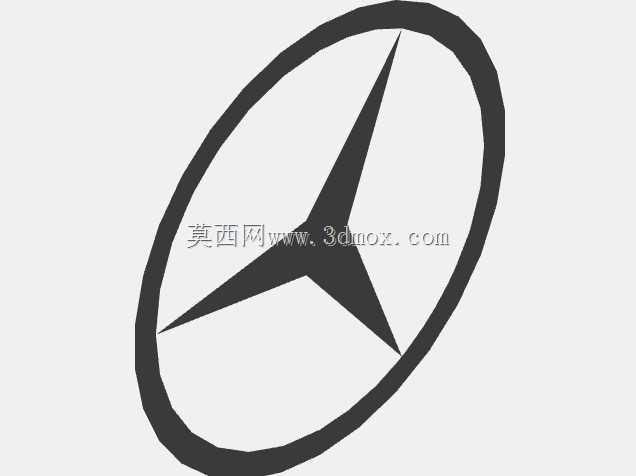

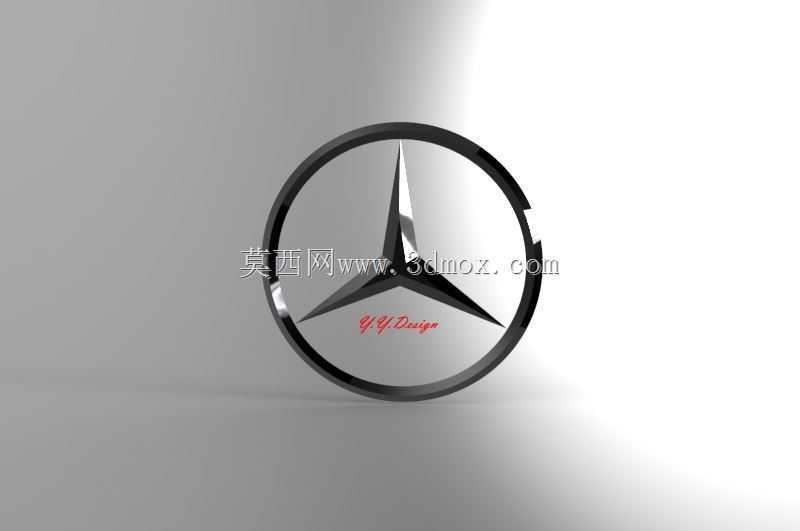

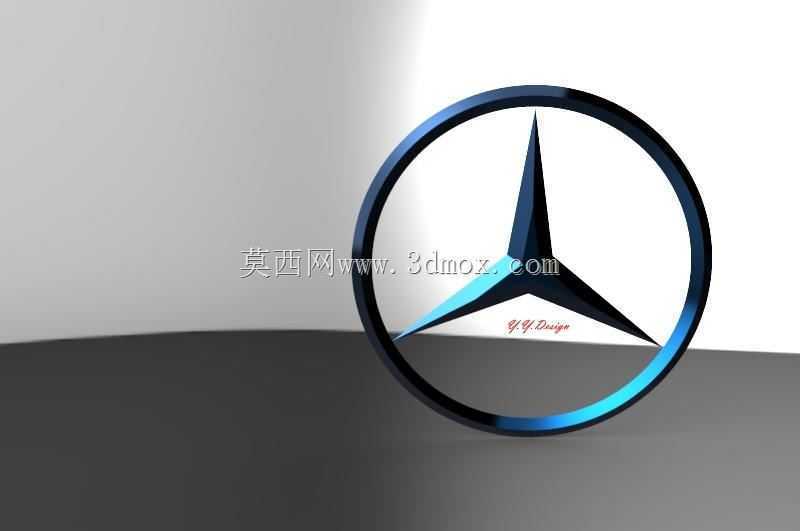

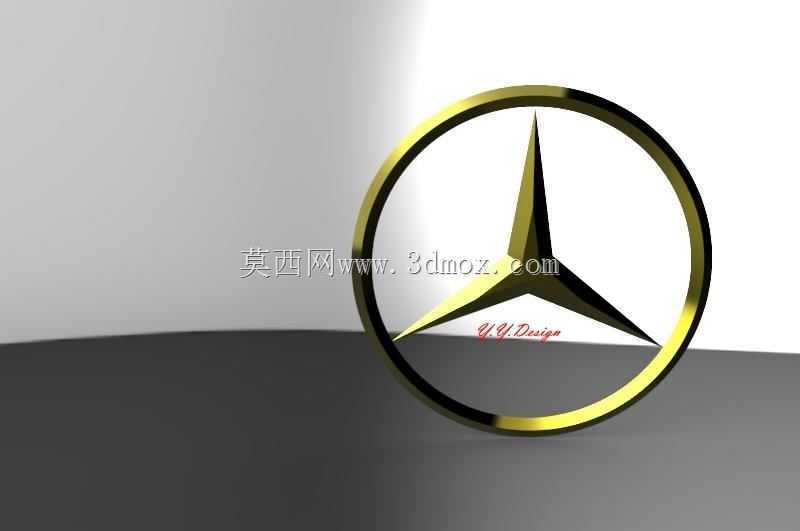

　　从功能特性来看，这款徽标采用经典的环形外框搭配三叉星内芯的结构，三叉星的三个支脚呈120度均匀分布，每一处支脚的棱线都做了小半径圆角过渡，既保留了标志本身的锐利识别性，又避免加工过程中出现锐边割手的问题，同时也能减少电镀或抛光工序的应力集中点，降低表层处理的残次率。环形外框的截面并非正圆形，而是采用了略带弧度的梯形截面，朝向观察者的正面做了高光倒角处理，侧面则做了哑光收边，在不同光线角度下都能呈现出清晰的轮廓层次，不会因为光线直射出现大面积反光导致标志辨识度下降。

　　设计过程中首先要确定整体的比例基准，外圆环的外径与三叉星的外接圆直径保持固定比例，三叉星的中心交汇点与外圆环的圆心完全重合，三个支脚的末端与外圆环的内圈做相切过渡，过渡位置的曲率需要反复调整，避免出现曲面褶皱或是曲率突变的问题，否则在后期CNC加工或者3D打印时会出现明显的接刀痕，影响整体质感。徽标的背面结构根据安装场景做了差异化设计，车载安装版本的背面预留了三个均匀分布的卡扣安装位，卡扣的位置与常见车型格栅的安装孔位匹配，卡扣根部做了加强筋处理，能够承受150N以上的拉拔力不会断裂；桌面陈列版本的背面则做了平整的沉台设计，可以粘贴防滑绒垫，放置在光滑桌面时不会出现滑移，同时也能避免刮伤接触面。

　　外形尺寸方面，常规车载版本的外圆环直径控制在180mm左右，整体厚度12mm，安装卡扣的突出高度控制在8mm以内，安装后徽标正面与格栅表面的间隙不超过2mm，既不会因为间隙过大藏污纳垢，也不会因为间隙过小导致安装时挤压格栅表面造成漆面损伤。陈列版本的尺寸可以根据需求等比例缩放，最小可以做到50mm直径用于文创摆件，最大可以做到800mm直径用于展厅墙面安装，缩放过程中需要同步调整截面厚度与圆角半径，避免小尺寸版本出现细节丢失，或是大尺寸版本出现结构单薄易变形的问题。

　　建模过程中需要重点关注曲面的连续性，外圆环的外表面与三叉星支脚的正面保持G2连续，过渡位置没有明显的棱线，光线扫过的时候能够呈现顺滑的光影变化，不会出现光影断层。三叉星支脚的侧面做了微小的拔模角度，方便后期采用金属压铸工艺生产时顺利脱模，拔模角度控制在1.5度，既不会影响正面的视觉比例，也能满足量产脱模的工艺要求。徽标的边缘所有尖角位置都做了R0.3mm的圆角处理，符合汽车外饰件的安全标准，不会因为尖锐边角造成人员划伤。

　　针对不同的生产工艺，模型也做了对应的结构预留，如果采用实心金属铣削工艺，模型内部可以做轻量化掏空处理，在不影响外观和结构强度的前提下减少材料用量，降低整体重量；如果采用表面电镀工艺，模型的所有凹槽位置都做了足够的排液空间，避免电镀液残留造成表面色差；如果采用3D打印制作展示样件，模型的最小壁厚控制在2mm以上，避免打印过程中出现薄壁变形或是断裂的问题。安装边界的设计上，所有安装点位的位置度公差控制在0.1mm以内，确保安装时能够与对应基座精准配合，不会出现安装错位或是强行装配导致的零件变形。
