隧道式连续自动洗车清洁工位结构设计

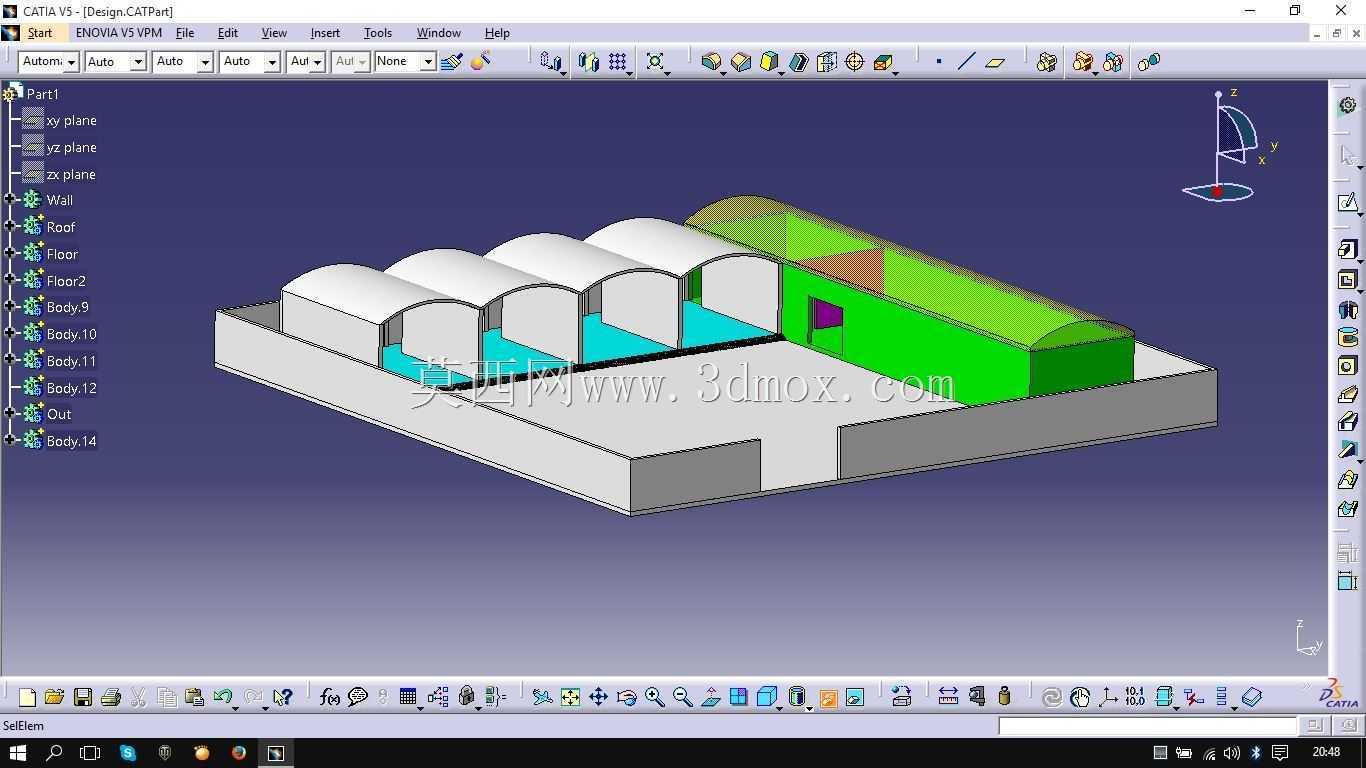

　　这套三维结构对应的是商用场景下的连续式自动洗车工位，主要适配乘用车日常快速清洁需求，常见于加油站配套服务区、社区商业洗车点、大型停车场配套服务区域，可实现车辆驶入后全程无人工干预的连续清洁作业，单工位小时处理量能覆盖20至25台乘用车，相比传统人工洗车模式大幅压缩单台车清洁耗时，同时减少清洁过程中的水资源浪费与人工操作强度。从结构布局来看，整体采用长条形隧道式排布，入口端设置四个连续的拱形支撑框架，每个拱形框架对应不同的清洁工序模块安装位，从入口向内依次可布置高压预冲水喷淋组、泡沫涂布管路、滚刷清洁组件、终冲净水喷淋组，拱形框架的弧度完全匹配常规乘用车的顶部轮廓曲线，框架内侧预留的安装间隙可保证滚刷、

　　喷淋头在作业时与车身表面保持恒定的作业距离，既避免距离过近剐蹭车漆，也防止距离过远导致清洁压力不足、清洁效果打折扣。工位末端设置封闭的绿色围护舱段，该段主要用于布置风干系统的风机组与风刀结构，同时可集成镀膜水蜡喷涂模块，围护结构采用半封闭设计，既可以阻挡清洁过程中的水花外溅到工位外部区域，也能降低风干风机作业时的噪音外传，减少对周边区域的声环境影响。整个工位的底部采用一体化混凝土基座结构设计，基座表面设置带坡度的导流槽，清洁产生的污水可顺着坡度汇入侧边的排水沟槽，直接连接场地的污水处理循环系统，基座的承载边界按照最大2.5吨的乘用车总重设计，表面做防滑耐磨处理，避免车辆驶入时出现轮胎打滑的情况。在设计过程中，

　　首先明确了工位的适配车型边界，整体通道内宽设置为3.2米，内部通行净高度为2.8米，可覆盖常规轿车、SUV、MPV等绝大多数民用乘用车的通行尺寸，入口与出口处均设置15度的导向坡面，降低车辆驶入驶出时的底盘剐蹭风险。拱形支撑框架采用模块化分段设计，每段框架长度为1.5米，可根据场地实际长度灵活增减工序段，适配不同大小的安装场地，框架与底部基座采用螺栓连接固定，便于后期设备维护更换时的快速拆装，无需大规模破坏基座结构。末端的围护舱段采用彩钢夹芯板作为围护材料，内部预留风机、管路的走线走管空间，所有电气线路均布置在围护结构内部的走线槽内，避免长期接触水汽出现线路老化短路的问题。从安装边界来看，整套工位需要的场地净长度为12米，

　　宽度方向两侧各预留0.8米的设备维护通道，地面需要做1.5%的坡度坡向排水侧，进水端需要匹配直径50mm的供水主管，排水端需要匹配直径110mm的排污管，供电容量按照30kW预留，可满足所有水泵、风机、传动机构的同时运行需求。在结构细节处理上，拱形框架的内侧边缘全部做圆角过渡处理，没有突出的尖锐结构，防止车辆在通行过程中出现意外剐蹭损伤车身，喷淋管路的安装位预留了角度调节余量，可根据不同车型的高度微调喷淋角度，保证车身各个位置都能被高压水流覆盖。滚刷安装位设置了弹性浮动机构，当车辆通过时滚刷可根据车身轮廓自动调整压紧力，在保证清洁摩擦力的同时不会对车漆、外后视镜、天线等车身外附件造成损伤。底部基座的两侧设置了导向轮轨，可引导车辆保持在通道中心位置行驶，避免车辆偏移撞到两侧的设备结构。整个结构设计没有冗余的装饰性部件，所有结构件都服务于功能实现，材料选型上优先考虑防水、防锈、耐磨损的特性，适配洗车工位长期高湿度、接触清洁化学试剂的使用环境，整体结构的使用寿命可达到15年以上，日常维护仅需要定期检查管路密封、滚刷磨损情况即可，运维难度较低。
