多轴联动齿轮传动变速箱结构设计

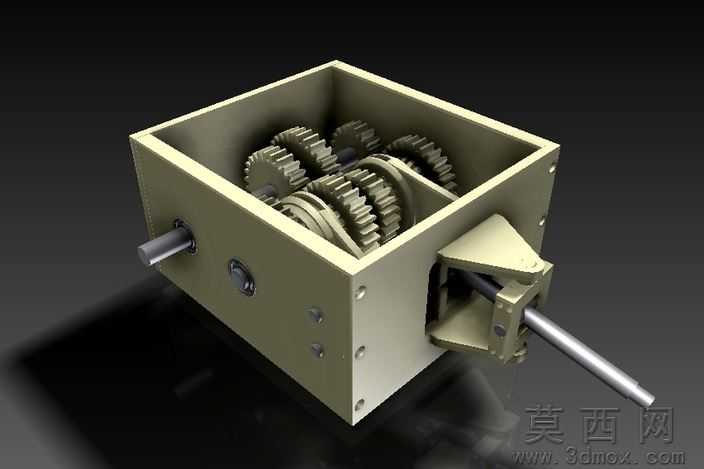

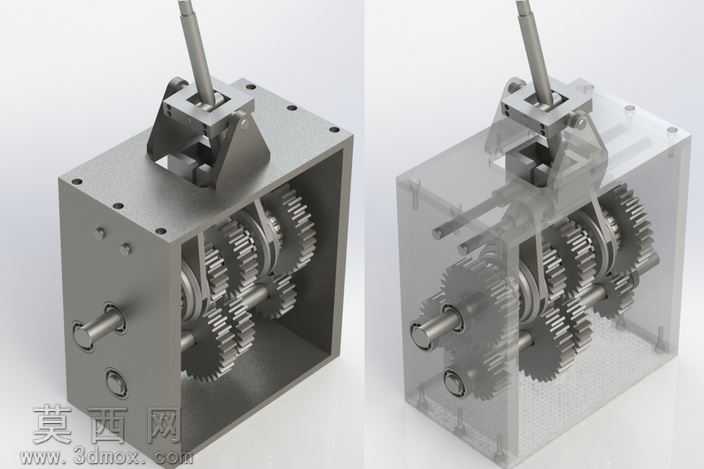

该作品为多轴齿轮传动变速箱的三维建模设计，整体采用封闭式箱体承载结构，建模过程中严格遵循机械传动设计的公差规范与装配逻辑。建模阶段首先完成箱体基体的参数化绘制，对箱体侧壁的轴承安装孔、定位销孔、连接螺栓孔均采用特征阵列与参数化约束方式构建，保证孔位同轴度与位置精度符合实际装配要求，箱体边角处做了合理的工艺倒角与圆角处理，既避免应力集中也符合实际加工工艺特性。内部传动结构采用多级圆柱齿轮啮合布局，建模时对每一个齿轮的齿形参数进行精准定义，包括模数、压力角、齿顶高系数等核心参数，保证齿轮啮合时的齿面接触精度，避免出现干涉或传动卡滞问题。输入轴与输出轴分别从箱体两侧伸出，输出端配套设计了连接固定支架结构，支架与箱体采用螺栓连接定位，建模时对支架的安装贴合面做了平面度约束，保证输出轴的支撑刚性。材质渲染阶段，箱体采用哑光金属漆材质模拟铸铁箱体的质感，齿轮与传动轴采用抛光钢材材质，通过调整材质的粗糙度、金属度与反射参数，清晰区分不同零部件的材质特性，同时添加了柔和的环境光与定向补光，突出齿轮啮合部位的结构细节与箱体的立体轮廓。设计思路上围绕动力传递的减速增扭需求，通过多级齿轮的齿数配比实现预设传动比，内部轴系采用平行轴布局，充分利用箱体内部空间，在保证传动强度的前提下尽可能缩小整体体积，同时预留了润滑与密封结构的安装位置，兼顾结构实用性与装配工艺性，整体模型装配关系完整，可直接用于传动原理演示、结构校核与后续工程图纸的生成参考。
