农用手压水泵配套塑料齿轮铣削加工设计

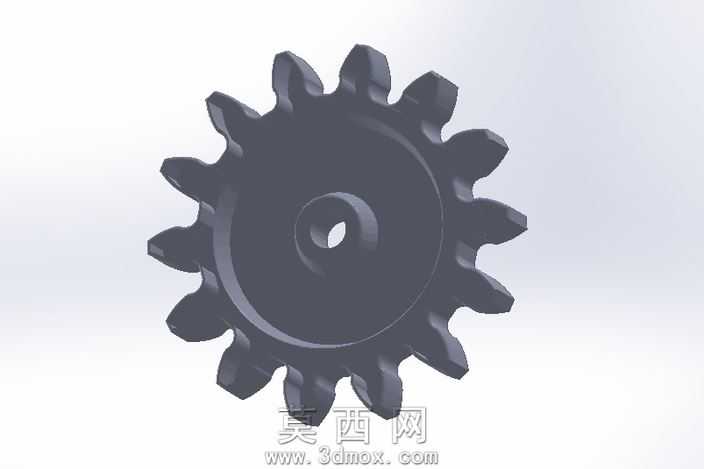

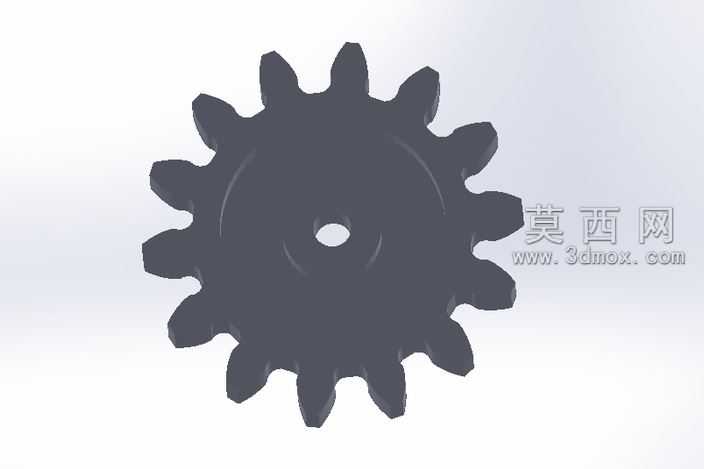

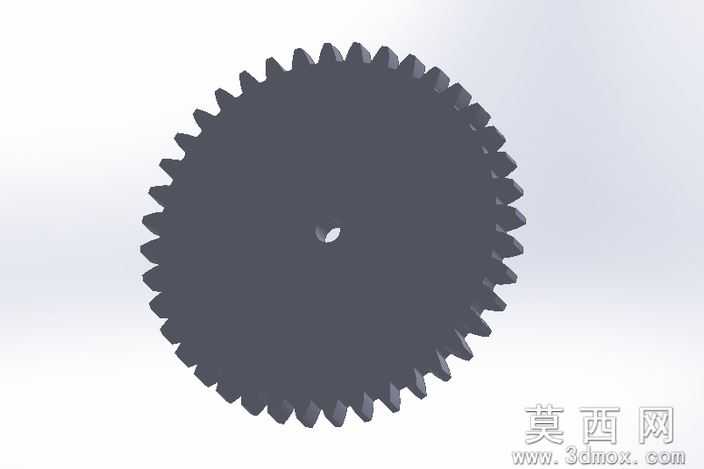

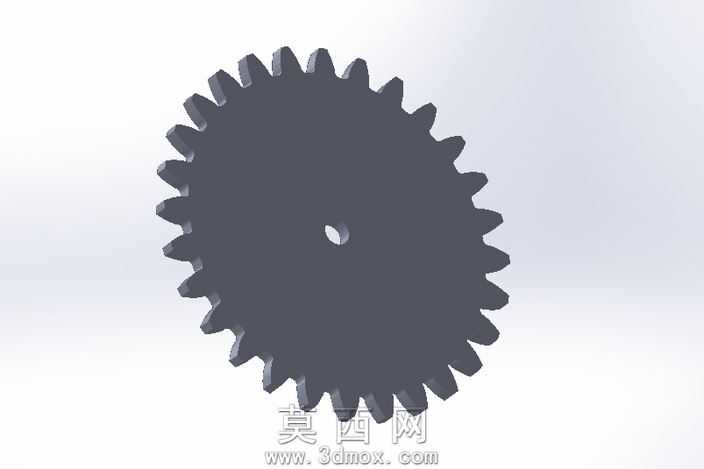

本设计针对农村手压供水场景的小型水泵传动需求，开展塑料齿轮的三维建模与铣削加工方案设计，核心目标是用低成本、易落地的加工方式实现塑料传动零件的快速复现，适配小功率手压水泵的动力传输场景。建模阶段先梳理手压水泵的传动参数，确定齿轮的模数、齿数、齿顶圆直径、中心安装孔尺寸等核心参数，通过参数化建模方式生成渐开线齿廓，保证齿形的啮合精度，避免传动过程中出现卡滞、打滑问题，同时针对塑料材质的受力特性，对齿根位置做圆角过渡优化，降低手压施力过程中的应力集中风险，提升零件的使用寿命。模型结构设计上，采用辐板式薄齿轮结构，在保证齿部强度的前提下尽可能减少材料用量，降低塑料件的成型与加工成本，中心孔设计为标准圆孔，适配水泵传动轴的安装公差，无需额外做键槽结构，简化装配流程，适合农村场景下的简易维修替换需求。铣削加工方案规划阶段，适配小型加工车间的通用设备条件，无需开模即可完成单件或小批量零件生产，先选用工程塑料棒料作为毛坯，通过三爪卡盘装夹找正，采用分层铣削的方式加工齿形，粗铣阶段留0.2mm的精加工余量，避免塑料切削过程中因受热变形导致尺寸超差，精铣阶段采用小进给量、高转速的切削参数，保证齿面的光洁度，减少啮合过程中的磨损。材质选择上优先选用耐磨、耐水腐蚀的工程塑料，适配水泵长期接触水体的使用环境，同时塑料材质自带自润滑特性，无需额外添加润滑油即可保证齿轮传动顺畅，降低日常维护成本。渲染阶段采用哑光深灰色塑料材质，还原实际加工后的零件质感，通过柔和的打光突出齿形轮廓与中心孔结构，清晰展示零件的整体形态与细节特征，方便加工人员对照模型完成生产。整个设计流程兼顾了加工便利性、使用可靠性与成本控制，无需复杂的工业生产设备即可实现零件的快速制作，非常适合农村地区小型水泵的维修替换场景，解决偏远地区配件采购不便的问题。
