内燃机动力传递用曲柄轴结构设计

　　在往复式动力设备的动力传递链路里，曲柄轴是把活塞的直线往复运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整套动力单元的运行寿命、振动水平与输出效率。从实际工程应用场景来看，这类部件广泛适配小排量通用内燃机、小型空气压缩机、往复泵等需要实现直线-旋转运动转换的设备，在农用机械动力单元、小型工程机械辅助动力、固定式工业泵组中都有大量同结构应用。

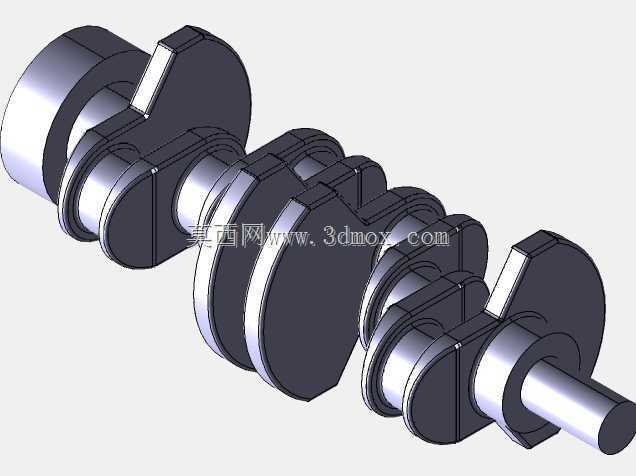

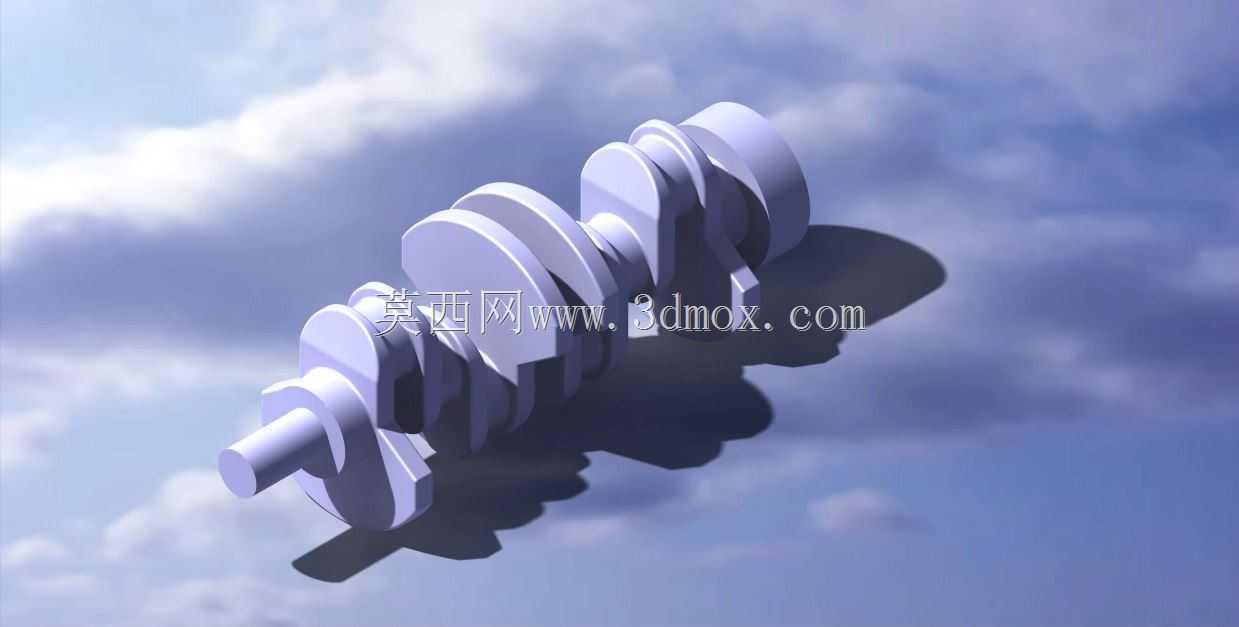

　　从功能特性上看，该曲柄轴采用多曲拐错位排布结构，每个曲拐对应一组活塞连杆的安装位，曲拐的相位角严格按照做功顺序匹配，能够保证各缸做功行程均匀错开，降低输出轴的扭矩波动。主轴颈部分采用等直径圆柱结构，用于匹配机体上的滑动轴承座，安装时需要保证各主轴颈的同轴度公差控制在0.02mm以内，避免高速运转时出现偏磨、烧瓦的故障。连杆轴颈与主轴颈之间通过平衡块连接，平衡块的外形经过偏心配重设计，能够抵消曲拐和连杆大头旋转时产生的离心力，以及活塞往复运动产生的一阶往复惯性力，大幅降低设备运行时的整机振动。

　　设计过程中首先需要确定的是曲柄半径，这个参数直接决定活塞的行程长度，与设备的排量、压缩比参数直接挂钩，在建模时需要严格保证曲柄半径的尺寸公差，避免出现活塞撞气门、压缩比偏差过大的问题。其次是各曲拐之间的相位角，对于四缸直列机型来说，相邻曲拐的相位角为180度，做功间隔均匀，输出扭矩的平顺性更好；如果是单缸机型，则只需要单个曲拐，平衡块的配重需要根据活塞连杆组的往复质量精确计算，保证运转时的惯性力平衡。

　　外形尺寸与安装边界方面，主轴颈的直径需要根据传递的最大扭矩进行强度校核，通常采用合金钢模锻成型后进行调质处理，轴颈表面进行高频淬火提升耐磨性，表面粗糙度需要达到Ra0.8以下，保证轴承配合面的润滑条件。轴向定位通常设置在中间主轴颈位置，通过止推片限制轴的轴向窜动量，窜动量一般控制在0.1-0.3mm之间，既避免轴向窜动撞击机体，也防止热膨胀后轴系卡滞。连杆轴颈的直径略小于主轴颈，内部通常设计有斜油道，连通主轴颈的油孔，能够将机体主油道的压力润滑油引导到连杆轴颈表面，为连杆大头轴承提供持续润滑，油道的出入口需要做倒角处理，避免应力集中导致轴颈开裂。

　　在实际建模过程中，曲拐与主轴颈的过渡圆角是需要重点关注的结构细节，圆角半径通常取轴颈直径的5%-8%，如果圆角过小会产生严重的应力集中，在交变载荷作用下容易出现疲劳断裂；圆角过大则会挤占轴承的安装宽度，降低轴承的承载能力。平衡块的外形需要做轻量化处理，在保证配重足够的前提下尽可能去除多余材料，降低轴系的整体转动惯量，提升设备的响应速度，同时平衡块的外圆不能与机体内部的其他结构发生运动干涉，建模完成后需要进行运动仿真，验证全行程范围内的间隙是否满足设计要求。

　　安装时需要注意，曲柄轴的轴向定位端要对应机体的止推轴承安装位，各主轴瓦的油孔要与机体油道对齐，连杆轴颈的油道方向要保证在做功行程时油口处于承压面的对侧，避免润滑油被高压挤出影响润滑效果。轴系的动平衡精度需要达到G2.5级以上，对于高速运转的机型，动平衡校正时需要在平衡块的指定位置去重，不能随意在轴颈部位打孔，避免破坏轴的结构强度。
