三角底座铰接式机械连接支座结构

　　这类带三角安装底座的铰接支座，在工业传动、工装夹具、小型专用设备的连杆机构里应用十分广泛，核心作用是为做回转摆动的杆件提供稳定的支撑定位，同时抵消杆件运动过程中产生的径向与轴向载荷，避免支撑结构出现形变偏移。从实际使用场景来看，这类支座常出现在汽车操纵机构的连杆连接位、自动化生产线的摆臂支撑点、小型工装的翻转定位结构中，相比一体式铸造成型的支座，这种分体式结构的加工难度更低，安装调整的余量也更大，适合小批量设备的定制化装配需求。

　　从结构功能上拆解，底部三角分布的三个安装孔是整个支座的受力基础，三角排布的孔位相比双排对称孔，能在更小的底座占用面积下获得更均匀的受力分布，安装时通过螺栓穿过孔位将支座固定在设备基板上，三个孔的位置公差需要控制在±0.05mm以内，才能保证支座安装后不会出现偏斜，避免上部铰接孔的轴线与设计基准出现偏移，导致连杆运动时出现卡滞、磨损加剧的问题。上部的铰接耳座开有通槽与销轴安装孔，通槽的作用是容纳连杆的连接端，销轴穿过耳座与连杆端的孔位后，就能实现连杆绕销轴轴线的回转摆动，槽宽的尺寸需要与连杆端部的厚度做间隙配合，单边间隙控制在0.1-0.2mm之间，既保证连杆摆动时不会出现旷量，也不会因为加工误差导致装配困难。

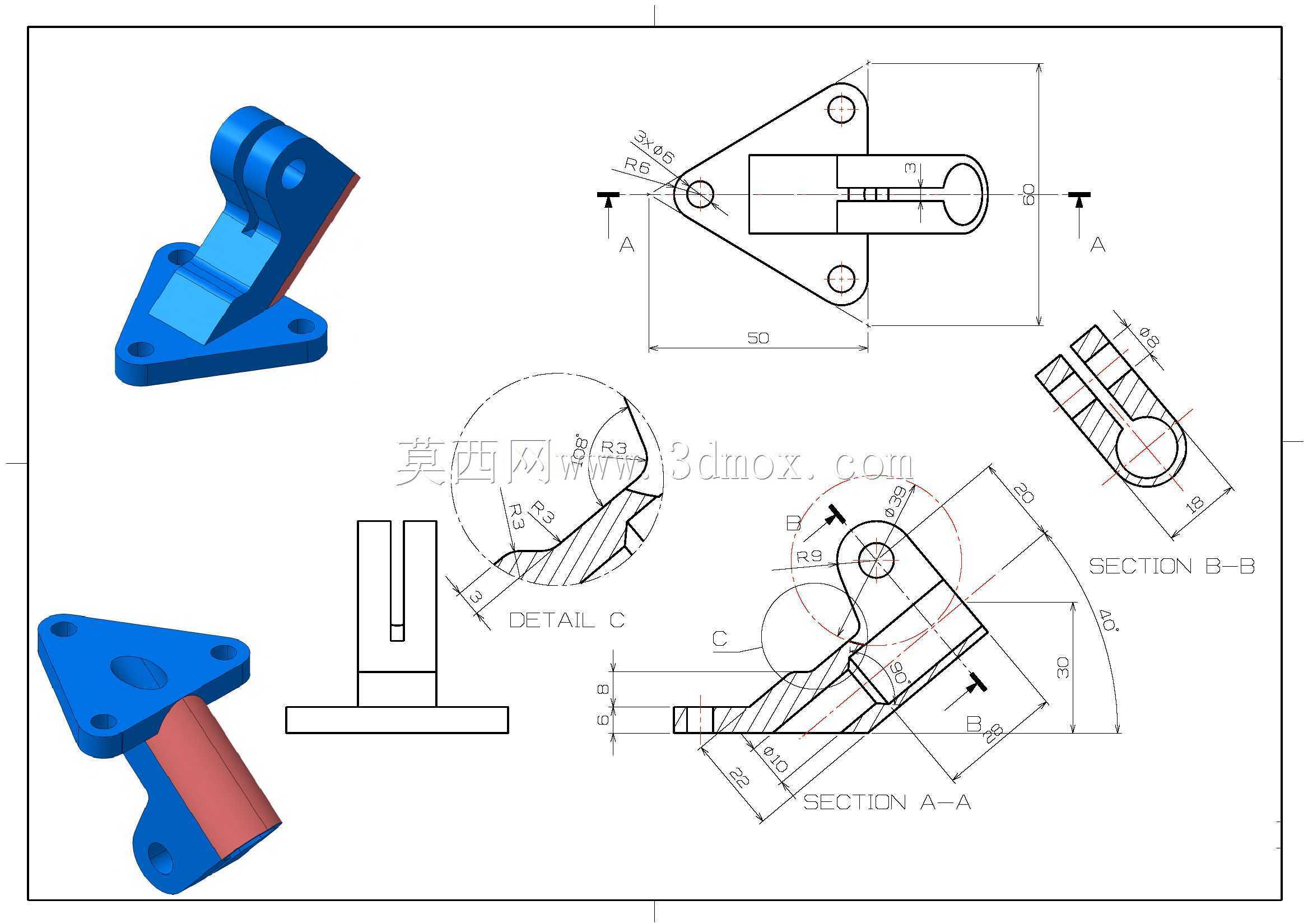

　　设计这类支座的时候，首先要确定的是上部铰接孔的中心高度，这个尺寸直接决定了连杆的运动轨迹范围，需要匹配整套连杆机构的运动行程要求，避免连杆摆动时与设备其他部件出现干涉。底座的安装孔定位尺寸要结合设备基板的预留安装位来确定，三角排布的角度需要根据受力方向调整，让主要受力方向落在两个安装孔的连线上，最大化螺栓的抗拉抗剪能力。零件的壁厚设计需要结合载荷大小计算，底座与耳座的连接位置要做圆角过渡，避免应力集中导致长期受载后出现断裂，图中标注的R3圆角就是为了缓解转角处的应力集中问题，提升零件的疲劳强度。

　　从加工工艺角度看，这类零件适合采用整块铝坯或钢坯铣削加工，也可以采用压铸工艺做批量生产，加工时首先要铣平底座的安装底面，保证底面的平面度在0.02mm以内，以此为基准加工上部的铰接孔与安装孔，才能保证各尺寸的形位公差符合要求。铰接孔的内表面需要做铰孔处理，表面粗糙度达到Ra1.6才能保证销轴转动顺畅，减少磨损。安装孔的沉头结构需要匹配所用螺栓的头部尺寸，保证螺栓安装后头部不高出底座表面，避免影响支座与基板的贴合度。

　　实际装配时，需要先将支座通过螺栓初步固定在基板上，调整好铰接孔的轴线与连杆运动平面的垂直度后再完全拧紧螺栓，之后装入销轴与连杆，测试摆动过程是否顺畅，有没有卡滞或异响，如果出现摆动阻力过大的情况，需要检查支座的安装垂直度、槽宽与连杆端部的配合间隙，以及销轴与铰接孔的同轴度。这类支座的维护成本很低，只需要定期在铰接孔位置加注润滑脂，减少销轴与孔壁的磨损，就能保证长期稳定运行，相比焊接式的支撑结构，这种可拆卸的支座在零件损坏后可以快速更换，不需要对设备基板做二次加工，大幅降低了设备的维护停机时间。

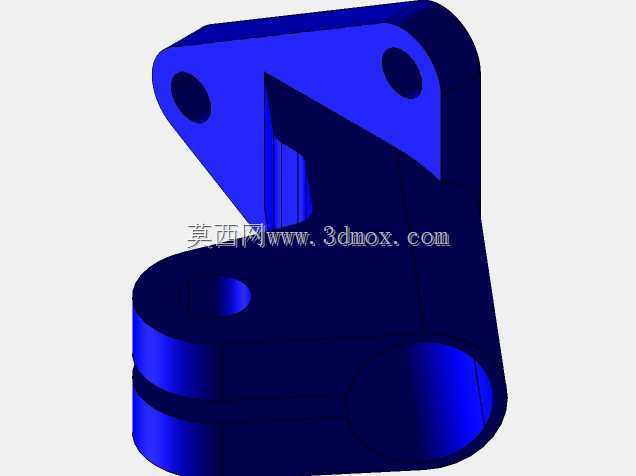

　　在三维建模过程中，这类零件的建模逻辑遵循从基准到特征的顺序，首先建立底座安装面的基准平面，绘制三角底座的轮廓草图，拉伸生成底座实体，之后在底座上方绘制耳座的轮廓草图，拉伸生成耳座结构，再通过切除特征生成安装孔、铰接通槽、铰接孔等结构，最后添加各处的圆角与倒角特征，建模时需要注意各特征的父子关系，避免后续修改尺寸时出现特征报错，同时所有尺寸要严格匹配工程图的标注要求，保证建模完成的零件与加工要求一致，可直接用于工程图导出与数控加工编程。
