直列四缸曲柄活塞机构运动仿真结构

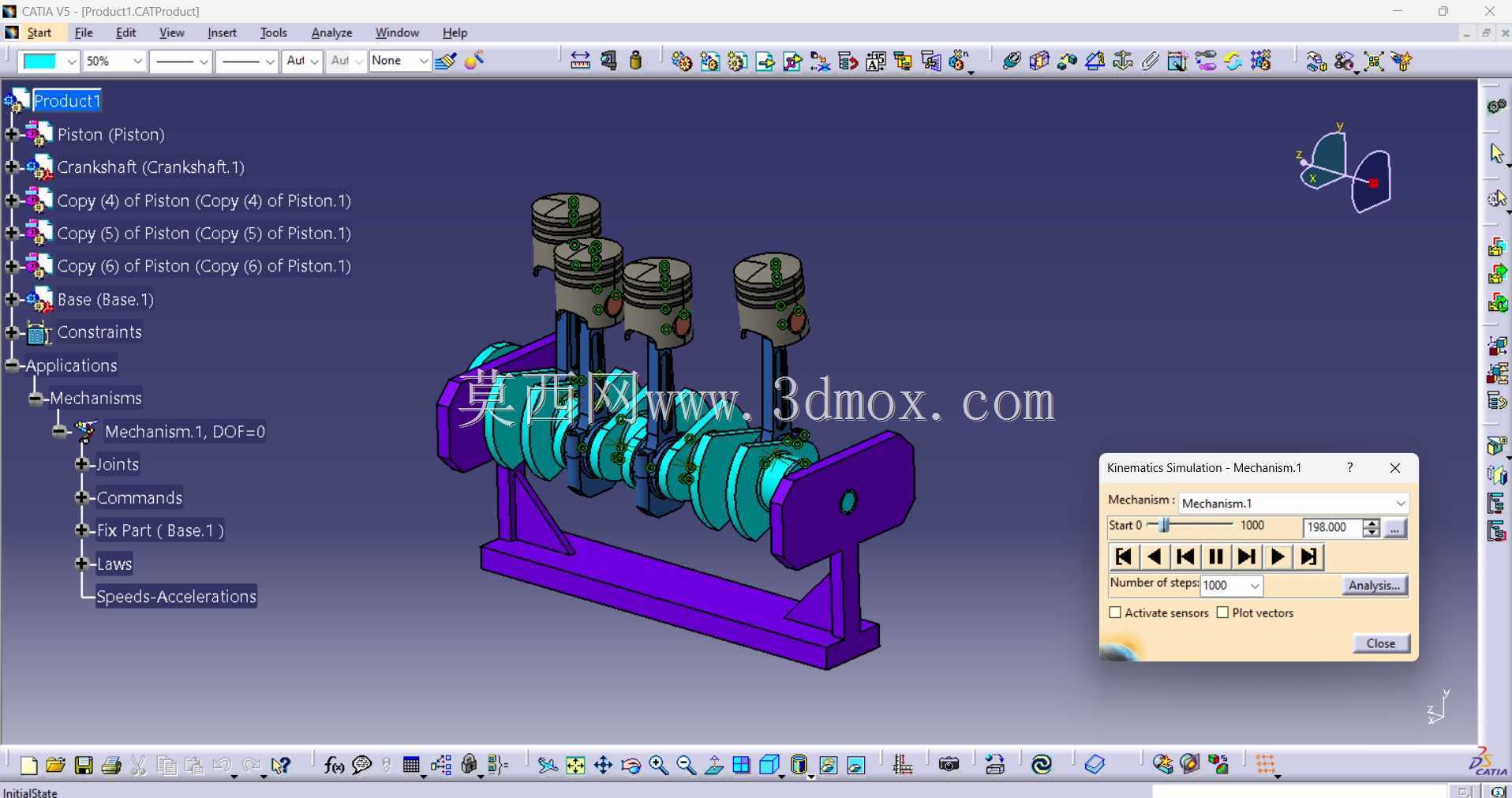

　　这套直列四缸曲柄活塞组件的三维结构，核心还原了往复式动力机械最核心的运动转换逻辑，在车用动力、小型通用动力机组、固定式内燃发电设备的前期方案验证阶段，这类结构的运动学仿真搭建是结构设计环节绕不开的基础工作。实际工程场景里，很多刚接触动力总成设计的工程师容易忽略安装边界的匹配问题，这套结构在建模时就把机架的安装孔位、曲轴轴向的窜动间隙、活塞往复运动的行程极限都做了参数化约束，不需要反复调整配合关系就能直接套用在不同缸径的方案验证里。从功能实现逻辑来看，四个活塞通过连杆与曲轴的曲柄销依次呈90度夹角排布，这种排布方式能保证四个冲程的做功间隔均匀，曲轴转动时的动平衡表现更稳定，不会出现四缸以下机型常见的怠速抖动问题，

　　建模时特意把活塞销与连杆小头的配合间隙、连杆大头与曲柄销的轴瓦配合位都做了简化还原，既保留了运动仿真需要的自由度约束，又不会因为过多细碎零件导致仿真运算卡顿。做这类运动结构的三维设计时，最容易出问题的是运动干涉检查，很多新手建模时只做静态装配，没做运动包络的碰撞检测，实际生产出来就会出现活塞在上止点碰气门、连杆回转时碰曲轴箱内壁的问题，这套结构在搭建时就逐帧做了全行程的干涉校验，活塞从下止点到上止点的整个往复过程中，连杆与曲轴平衡块、活塞裙部与缸套内壁的最小间隙都控制在工程允许的范围内，直接导出运动轨迹就能给后续的缸体设计提供边界参考。从安装适配的角度看，底部的支撑机架采用了一体式的铸造型腔简化结构，

　　两个曲轴支撑座的同轴度公差在建模时就通过同轴约束做了保证，不需要后续再额外调整装配基准，机架底部的四个安装脚预留了标准螺栓的过孔尺寸，适配常见的试验台架安装孔距，做教学演示或者原理验证时可以直接固定在台架上，不需要额外做转接工装。在职业院校的机械原理教学场景里，这类可直接运行运动仿真的结构模型，能让学生直观看到曲柄半径与活塞行程的对应关系、连杆摆角随曲轴转角的变化规律，比单纯看课本上的原理图更容易理解往复式动力的转换逻辑；在企业的新品预研阶段，这套参数化的结构可以直接修改曲柄半径、连杆长度、活塞直径这些核心参数，快速生成不同排量的动力核心结构，省去从零开始搭建草图、逐个添加配合约束的重复工作，能大幅缩短前期方案的验证周期。

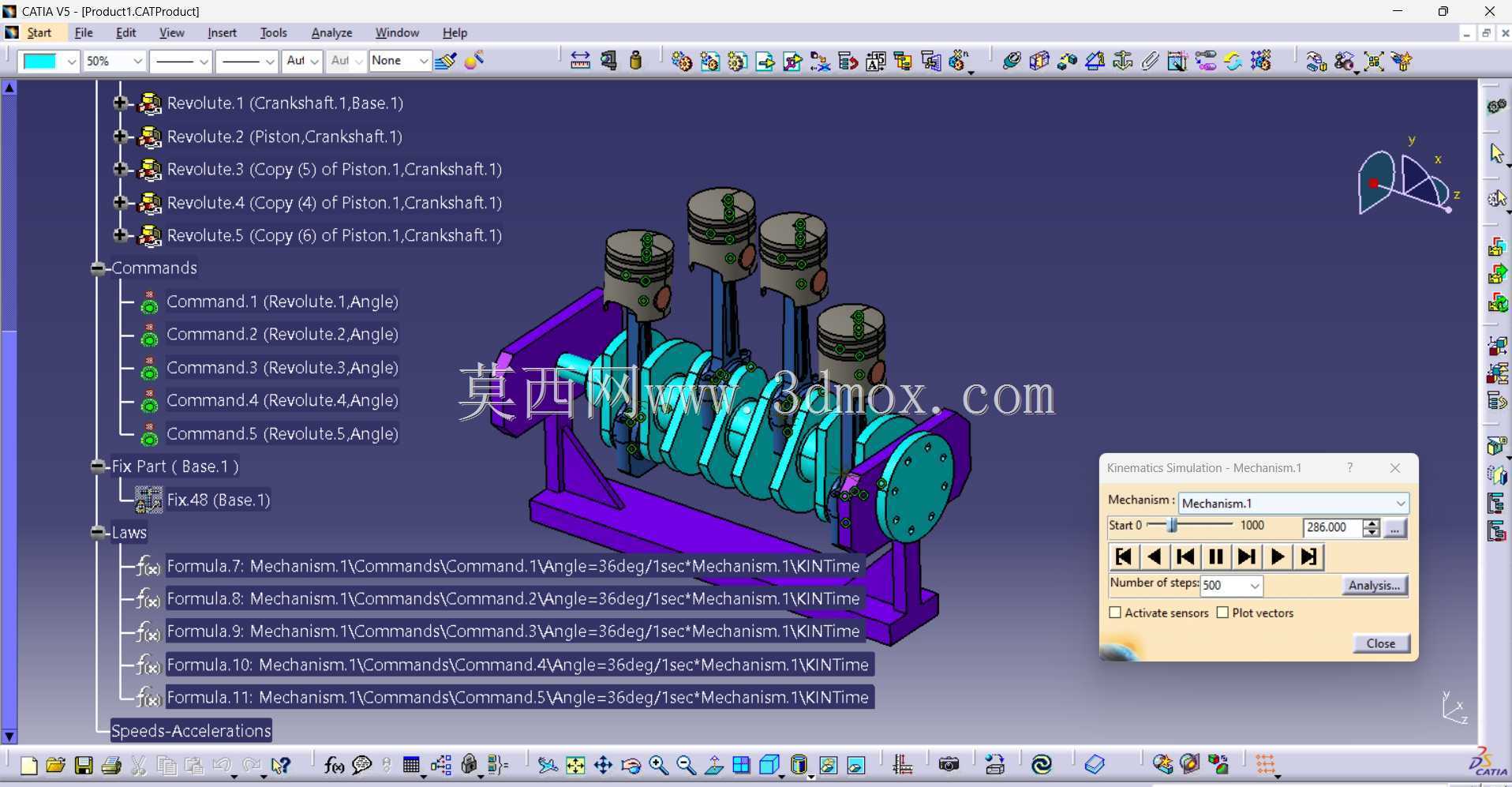

　　很多工程师做这类结构时容易把活塞的运动方向做偏，导致连杆在运动过程中出现侧向力过大的问题，这套模型里活塞的中心轴线与曲轴主轴颈的中心平面完全重合，连杆在摆动过程中的侧向力分布均匀，能真实还原实际机型里活塞对缸壁的侧推受力情况，后续做缸套磨损分析、活塞裙部型线设计时都能直接提取受力数据作为参考。另外模型里预留的运动仿真参数接口，可以直接设置曲轴的输入转速，模拟不同转速下活塞的往复加速度、连杆的受力变化，不需要重新添加运动副约束，对于需要做初步动力学验证的场景来说，能省去很多前处理的时间。
