直列四缸往复式内燃机核心传动结构

　　这套直列四缸动力结构的三维建模，核心围绕车用内燃机的核心做功传递逻辑搭建，可直接用于动力总成前期布局验证、教学演示拆解以及附属系统安装边界校核工作。从实际应用场景来看，这类直列四缸结构是当前民用乘用车、轻型载货车辆、小型工程动力设备中应用最广泛的动力形式，相比三缸结构运转平顺性更优，相比六缸及以上缸数结构体积控制更友好，能在紧凑的机舱空间内输出足够的动力扭矩，适配绝大多数前置前驱、前置后驱的轻型车辆布局需求。

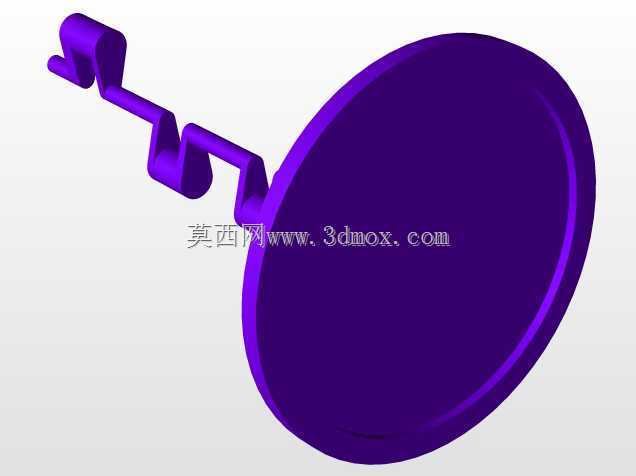

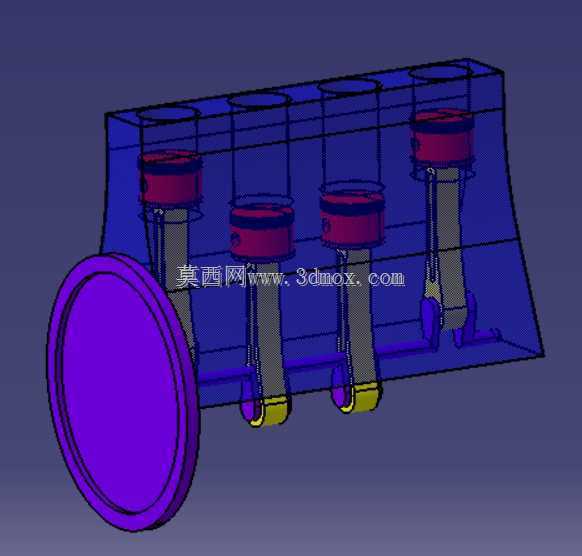

　　建模过程中优先还原了曲柄连杆机构的实际运动匹配关系，四个活塞沿缸体直列排布，相邻缸曲柄销按照180度相位差布置，保证做功行程交替衔接，避免动力输出出现明显断档，曲轴输出端的飞轮结构做了简化的圆盘式处理，预留了与离合器、变速箱输入轴对接的安装端面，实际生产中该端面需要加工定位销孔、螺栓连接孔以及中心轴承定位台阶，建模时已经按照常规乘用车动力的匹配尺寸预留了加工余量边界，方便后续对接传动系统模型做装配干涉检查。

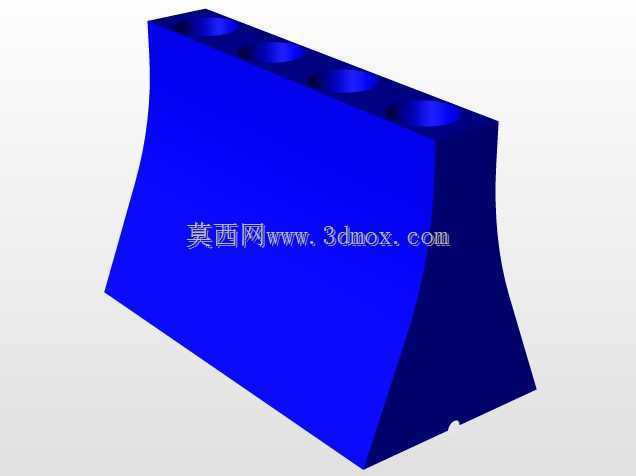

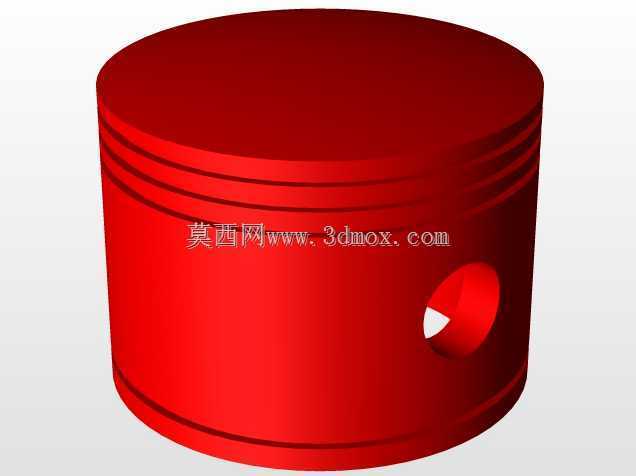

　　活塞与连杆的连接部分采用了全浮式活塞销的匹配逻辑，活塞裙部做了适配缸壁间隙的偏移处理，避免热态膨胀后出现拉缸问题，连杆大头采用剖分式结构设计，方便与曲轴曲柄销的装配，建模时还原了连杆轴瓦的安装槽位，可直接拆分查看各配合面的接触关系。缸体部分采用了整体式龙门缸体的简化结构，四个缸筒沿缸体中心线等距排布，缸筒壁厚按照常规水冷发动机的尺寸预留了冷却水套的布置空间，后续可在该模型基础上拓展冷却水道、润滑油道的细节结构，满足更深度的设计验证需求。

　　从安装边界来看，整套结构的轴向尺寸、宽度尺寸均按照常规1.5L-2.0L排量的民用四缸发动机参数做等比例还原，缸体侧面预留了机油泵、水泵、正时链罩的安装凸台位置，顶部预留了气缸盖、配气机构的连接螺栓孔位，底部预留了油底壳的安装法兰面，不管是做整机的装配仿真，还是单独提取曲柄连杆机构做运动学仿真，都能直接复用该模型的基准坐标，不需要重新调整装配对位关系。

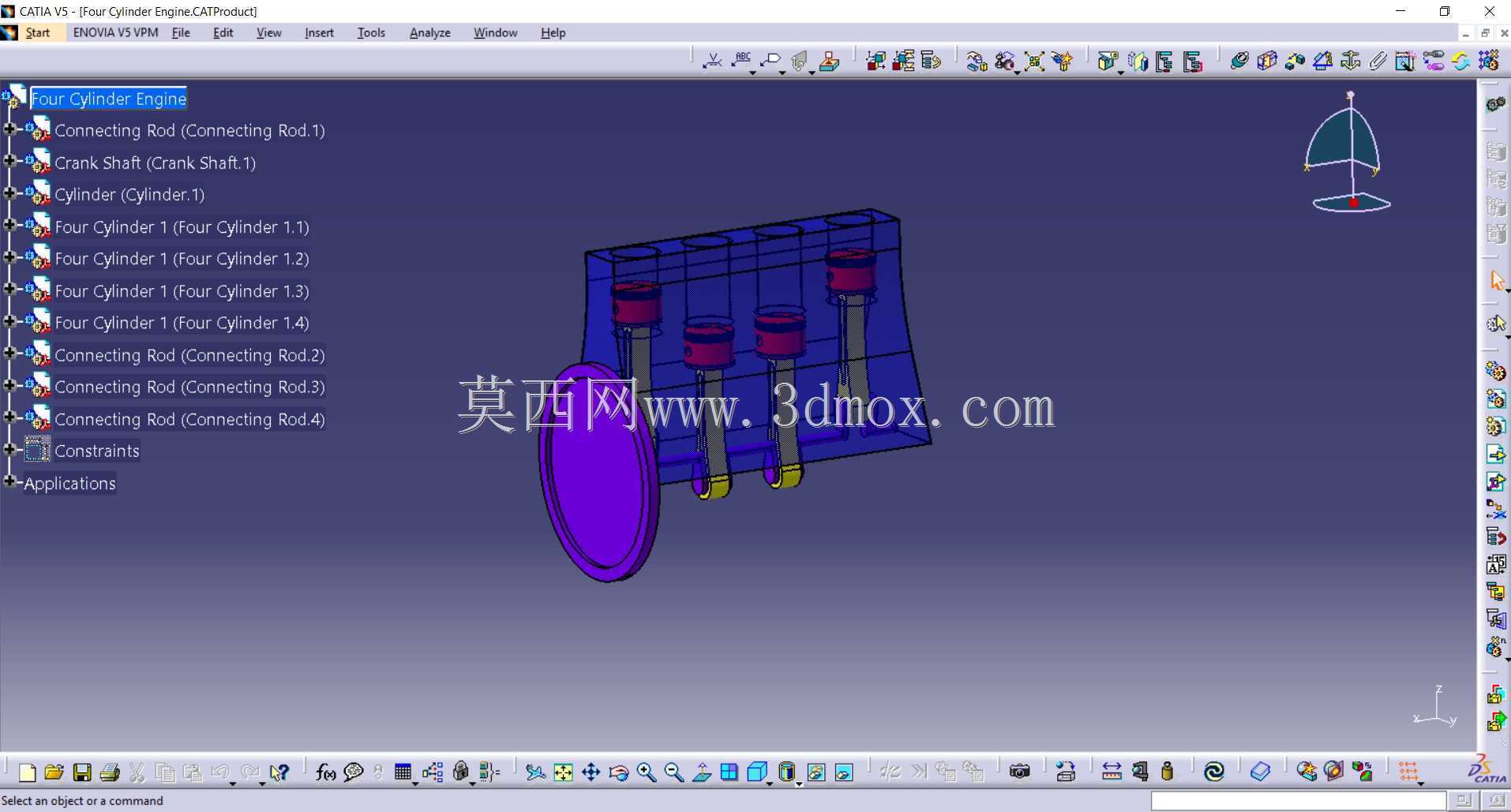

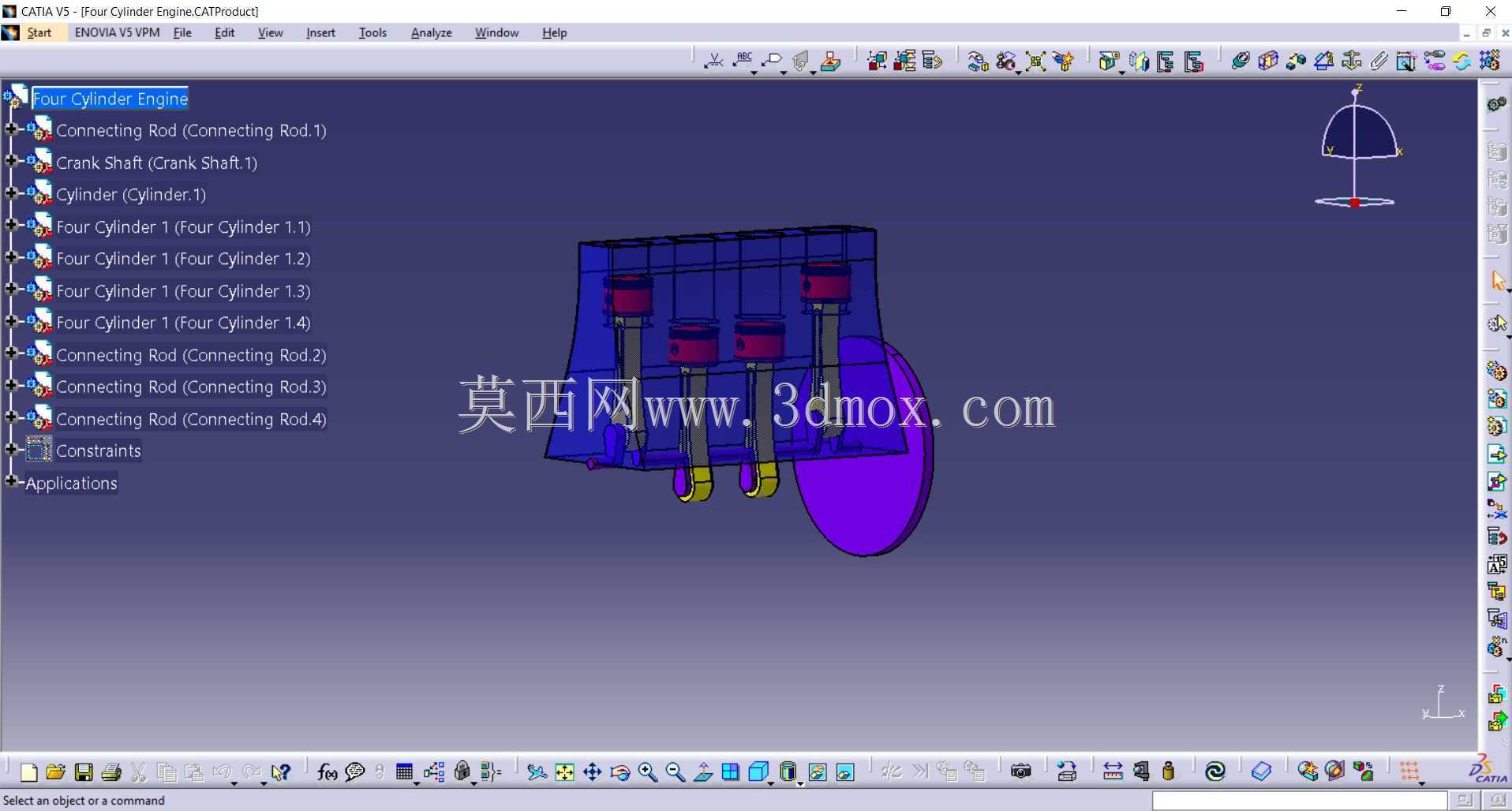

　　实际工程应用中，这类简化的核心结构模型常被用于前期动力舱布局的硬点校核，设计师可以快速将模型导入整车总布置环境，核对发动机与悬置支架、副车架、转向机、防火墙之间的安全间隙，避免后续详细设计阶段出现结构干涉问题；同时在职业院校的机械原理教学中，该模型可以直观展示四缸发动机的做功顺序、曲柄连杆的运动轨迹，帮助学习者理解内燃机将活塞直线往复运动转化为曲轴旋转运动的核心原理，相比二维原理图更具空间立体感。建模过程中特意将各运动部件做了独立的实体拆分，没有做布尔合并处理，使用者可以直接给各部件添加运动副约束，快速完成运动仿真动画的制作，观察不同曲轴转角下活塞的位置变化、连杆的摆动角度，验证运动过程中是否存在部件干涉、行程超出缸体范围的问题。
