带剪叉调平机构的移动式倾斜面适配担架

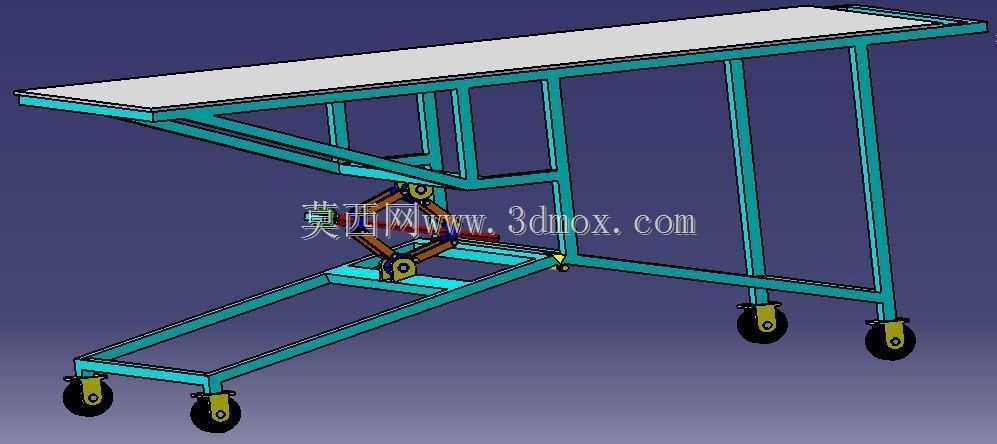

　　在山地坡面施工、倾斜屋面检修、非平整场地物料临时转运这类场景里，作业面往往存在固定倾角，常规水平放置的载具或作业台无法直接贴合使用，强行放置会出现物料滑落、作业支撑不稳的问题，这款可调式担架结构正是针对这类非水平作业场景设计的承载支撑装置。从结构组成来看，整个装置分为上部承载台面、中部剪叉调平机构、下部行走底架三个核心部分，上部承载台面采用矩形方管焊接成边框，表面铺设平整承载板，边缘做了凸起挡边设计，避免放置在台面上的工具、物料或待转运物件从侧边滑落，台面整体长度适配单人俯身作业或常规长度物料的放置需求，宽度控制在单人可轻松推行的范围内，不会在狭窄通道内出现卡滞。中部的剪叉调平机构是整个结构的核心功能部件，

　　采用双组交叉剪臂配合铰接销轴连接，剪臂两端分别与上部台面底部的滑轨、下部底架的固定铰接座相连，通过调整剪叉的开合角度，能够在底架随倾斜坡面摆放时，独立调整上部台面的水平度，不管底架处于多大的倾斜角度范围内，只要在剪叉机构的调节行程内，都能将上部台面调整至水平状态，保证台面上放置的物件不会因为整体倾斜出现滑移，也能给作业人员提供稳定的水平操作支撑面。剪叉机构的铰接位置都做了衬套镶嵌设计，减少反复调节过程中的铰接磨损，延长结构的使用寿命，调节到位后可以通过侧边的锁止销固定剪臂的开合角度，避免承重过程中出现台面角度偏移。下部行走底架采用整体式方管焊接框架，四个角位置安装了带刹车的万向脚轮，在平整过渡区域可以直接推行移动，

　　到达指定作业位置后踩下脚轮刹车即可固定整个装置的位置，不会在承重过程中出现滑移。底架的框架结构做了倾斜适配设计，当放置在倾斜坡面上时，底架的四个脚轮能够完全贴合坡面，不会出现悬空导致的支撑不稳问题，底架的纵向长度比上部台面略短，配合剪叉机构的悬空支撑设计，能够在坡面角度变化时给剪叉调节留出足够的空间，不会出现结构干涉。在实际应用中，这款结构既可以作为坡面作业的临时水平工作台，供检修人员放置工具、开展小型检修作业，也可以作为倾斜场景下的物料转运担架，将零散物料放置在水平台面上，沿着坡面推行转运，避免物料洒落。设计过程中重点考虑了结构的轻量化与承重能力的平衡，所有框架管材都选用标准规格的薄壁方管，在保证整体结构刚性、

　　满足额定承重需求的前提下，尽可能降低整体自重，方便单人搬运和推行。铰接点的位置排布经过反复校核，保证剪叉机构在全行程调节过程中都不会出现死点，调节操作顺畅，同时台面的水平调节范围覆盖了常见的坡面倾斜角度，能够适配绝大多数非平整场地的使用需求。安装边界方面，整个装置完全采用螺栓铰接与焊接结合的装配方式，不需要额外的固定基础，脚轮的安装尺寸统一，后期维护更换时可以直接选用标准规格的万向脚轮，不需要单独定制配件；上部台面的承载板采用沉头螺钉与框架固定，表面磨损后可以快速拆卸更换，不需要整体更换台面框架。结构的整体高度在最低位时满足常规作业的操作高度需求，最高位调节时也不会出现重心过高导致的侧翻风险，底架的轮距设计经过重心校核，即使在最大倾斜角度下承重，整体重心也落在四个脚轮的支撑范围内，不会发生侧翻事故。
