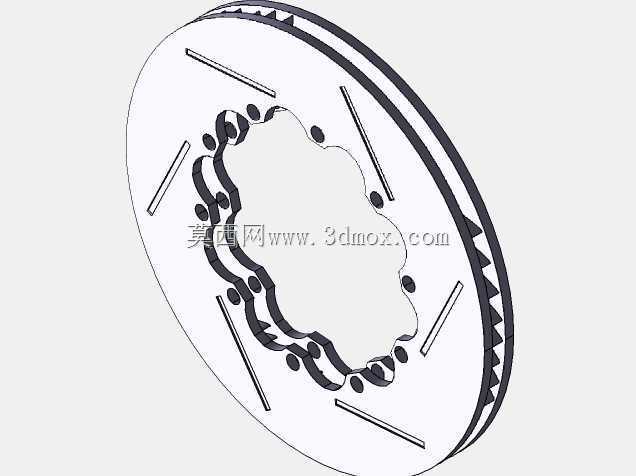

电动陆速记录车用开槽制动转子结构

　　在陆地速度记录类特种电动车辆的制动系统开发中，制动部件的热稳定性与结构可靠性直接决定了极限工况下的减速安全冗余，这款开槽结构的制动转子，正是针对超高速电动试验车辆的减速需求完成的结构设计。不同于常规民用车辆的制动盘构型，该部件在设计阶段优先考虑了高速制动下的摩擦热散逸路径与摩擦片贴合稳定性，盘面开设的多道径向直槽并非简单的装饰性结构，每道槽的走向、宽度与深度都经过摩擦面排屑与热应力释放的针对性校核——当车辆从超高速状态实施制动时，摩擦副之间会因剧烈摩擦产生大量磨屑，若磨屑滞留于摩擦面之间，会造成摩擦系数波动、制动踏板脚感绵软甚至局部热斑的问题，径向开槽的结构可以在制动盘随车轮转动的过程中，利用离心力将磨屑沿槽道快速甩出摩擦界面，同时槽道形成的空气流通通道可以在转动过程中带动盘面空气流动，带走部分摩擦产生的热量，降低连续制动下的热衰退风险。

　　从安装边界来看，该制动盘采用中心花键式连接结构，内圈的异形花键齿形完全匹配对应轮毂轴的连接端，安装时无需额外的转接法兰，花键配合的方式可以在大扭矩制动工况下均匀传递制动力矩，避免单键连接带来的应力集中问题，内圈周向布置的多个小孔为安装定位孔，装配时可通过定位销快速完成与轮毂的同轴度校准，保证制动盘转动时的端面跳动量控制在工程允许的阈值内，减少高速转动时的制动抖动问题。盘体采用双层通风式结构基础构型，在外圈边缘设置了连续的齿形结构，该结构并非用于传动，而是配合转速传感器实现车轮转速的实时采集，为防抱死制动系统提供精准的轮速信号，省去了额外加装信号齿圈的安装空间，适配试验车辆紧凑的轮边布置需求。

　　实际应用场景中，这类制动转子主要搭载于追求极致陆地速度的电动试验车辆，这类车辆的加速性能极强，最高时速远超常规民用车辆，对应的制动系统需要在短时间内将巨大的动能转化为热能耗散，常规实心制动盘在这类工况下很容易出现热变形、摩擦片烧蚀的问题。这款开槽结构的设计在控制盘体整体重量的前提下，通过结构优化提升了摩擦面的有效接触面积稳定性，槽道的存在打断了摩擦面连续的水膜形成路径，在试验场地遇到突发湿滑路面时，也能快速破除摩擦面之间的水膜，避免水滑现象导致的制动失效。设计过程中针对盘体的厚度做了多轮迭代，过厚的盘体会增加轮边簧下质量，影响车辆的加速性能与转向响应，过薄则会导致热容量不足，在单次长距离减速过程中出现盘体温度超过材料许用温度的问题，最终确定的盘体厚度在满足热容量要求的同时，将簧下质量增量控制在轮边载荷允许的范围内。

　　从结构细节来看，盘面的开槽端部都做了微小的倒角处理，避免槽道边缘的锐角在反复热胀冷缩过程中出现应力裂纹，延长制动盘的使用寿命；内圈花键的齿顶与齿根都做了圆角过渡，减少扭矩传递过程中的应力集中点，防止大制动力矩下花键齿出现崩裂问题。整个制动盘的形位公差要求严格，两端摩擦面的平行度、安装端面与摩擦面的垂直度都按照高速旋转部件的精度等级设定，避免高速转动时产生的不平衡量导致整车振动。在三维建模过程中，所有的特征都采用参数化方式构建，槽道的数量、深度、宽度，花键的齿数、模数，安装孔的位置与直径都可以根据不同车型的轮边参数进行快速调整，适配不同吨位、不同最高时速的电动试验车辆制动需求，无需重新从零开始构建模型，能够大幅缩短特种试验车辆制动系统的开发周期。
