汽车车门合页结构三维设计方案

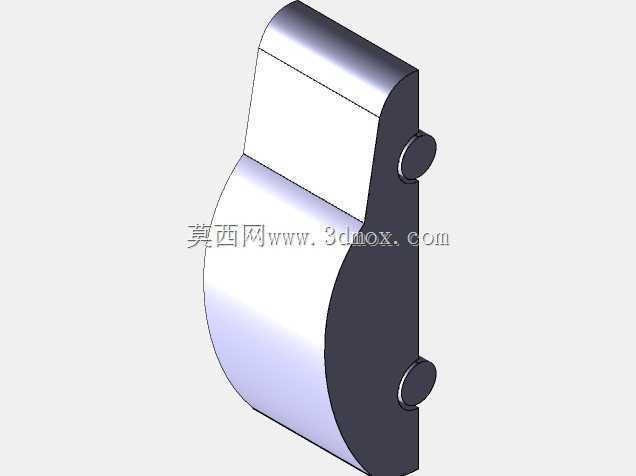

　　在整车结构设计环节，车门与车身侧围的铰接部件是直接影响车门启闭平顺性、装配精度与长期使用可靠性的核心构件，本次呈现的铰接结构，主要适配乘用车主驾驶侧车门的安装需求，日常使用中承担车门与车身之间的载荷传递，同时为车门提供绕固定轴线旋转的运动约束，保证车门在0到70度左右的常规开启角度范围内无卡滞、无旷量，在车门全开位置还能配合限位结构提供足够的支撑力，避免车门受外力或坡道重力影响自动闭合。从实际应用场景来看，这类铰接件需要同时承受车门自身的垂向重力、启闭过程中的横向冲击力，以及车辆行驶过程中车身形变传递的交变载荷，因此结构设计阶段首先要确定合理的安装边界：与车身侧围连接的固定侧，设置了两个同轴的圆柱凸台作为铰接销轴的安装位，

　　凸台的直径与长度匹配常规车型侧围钣金的安装孔位公差，安装面采用平面铣削工艺处理，保证与钣金面贴合时的接触面积足够，降低长期使用后的连接松动概率；与车门连接的活动侧，曲面轮廓完全贴合车门内板的冲压型面，避免装配后与车门内部的玻璃升降器、门锁拉线等构件产生运动干涉。设计思路上没有采用市面上常见的分体式合页加独立销轴的结构，而是将固定侧的铰接支座做成一体化的弯折成型结构，主体部分采用等厚的钣金冲压加局部机加工的工艺路线，在保证结构强度的前提下尽可能降低构件自身重量，符合整车轻量化的设计方向。活动侧的曲面过渡部分做了大圆角处理，一方面是避免启闭过程中尖锐棱边与车身密封条、内饰板产生刮擦，另一方面大圆角的结构设计能有效降低应力集中系数，

　　在承受交变载荷时减少疲劳裂纹的产生概率。从尺寸边界来看，该合页整体垂向高度控制在120mm以内，固定侧安装面的横向宽度为38mm，两个铰接凸台的中心距为85mm，活动侧与车门连接的安装面预留了两个M6螺栓的安装过孔，孔位公差按照IT7级精度设计，保证装配时的互换性，不需要现场配钻即可完成安装。实际选型匹配时，需要注意该合页的旋转轴线倾角要与车身设计的车门启闭轴线完全重合，否则会出现车门启闭过程中与侧围密封条摩擦、关闭后密封间隙不均的问题；同时铰接部位的配合间隙控制在0.1mm到0.15mm之间，间隙过小会导致涂装后漆膜填充间隙造成启闭卡滞，间隙过大则会出现车门下垂、行驶过程中车门异响的问题。结构的受力分析阶段，

　　针对车门自重45kg的工况，在合页的最远端施加垂向载荷时，固定侧安装凸台的最大应力出现在凸台与主体连接的根部，通过将根部的圆角从R2加大到R5，应力集中系数降低了42%，完全满足整车10万次启闭循环的寿命要求。另外在合页的活动侧与固定侧的贴合面，预留了0.5mm的垫片安装空间，装配时可以通过调整垫片厚度来微调车门的上下、前后位置，补偿车身焊接过程中产生的尺寸公差，降低总装车间的调试难度。不同于外露式的商用车辆合页，该结构的侧面轮廓做了内收处理，装配后大部分结构隐藏在车门内板与侧围外板的缝隙之间，外露部分的曲面与车身侧面的型面曲率保持一致，不会破坏车身侧面的整体视觉效果，同时也能减少车辆行驶过程中合页部位产生的风阻与风噪。
