车载后备箱自行车挂载支撑结构设计

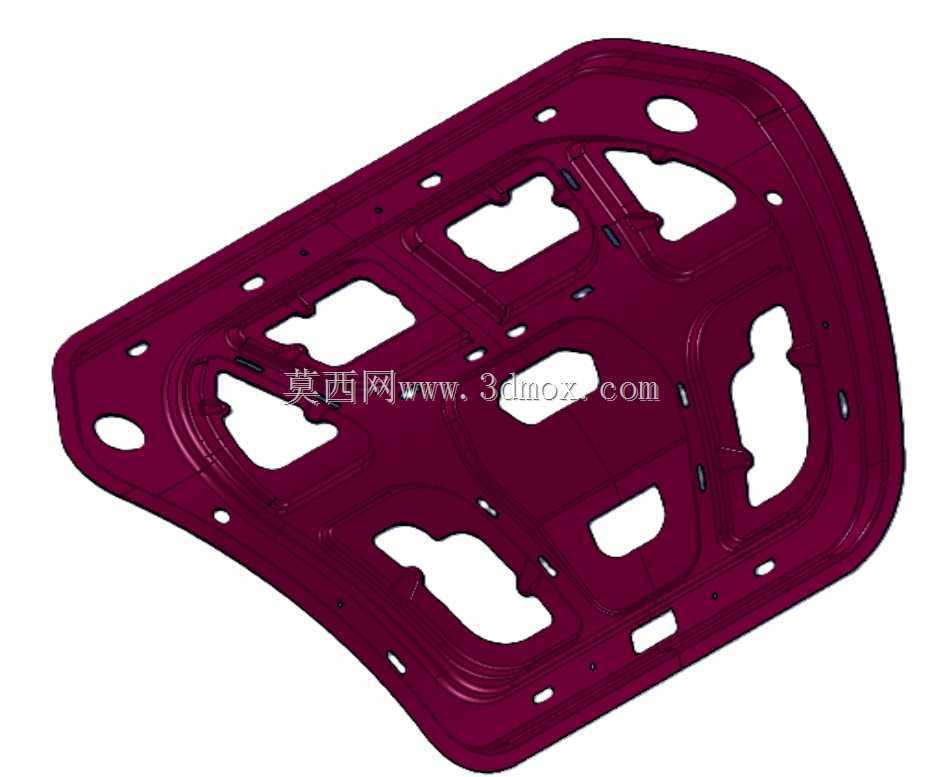

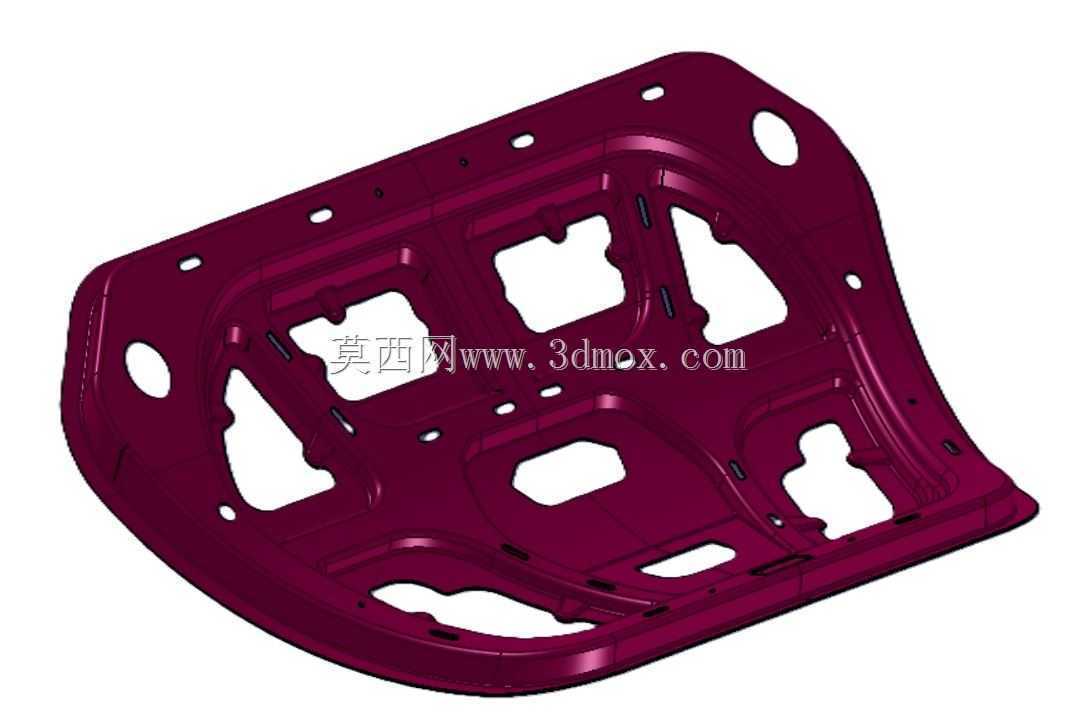

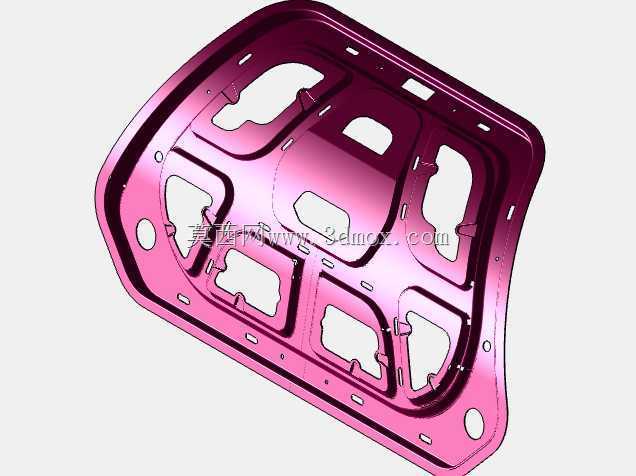

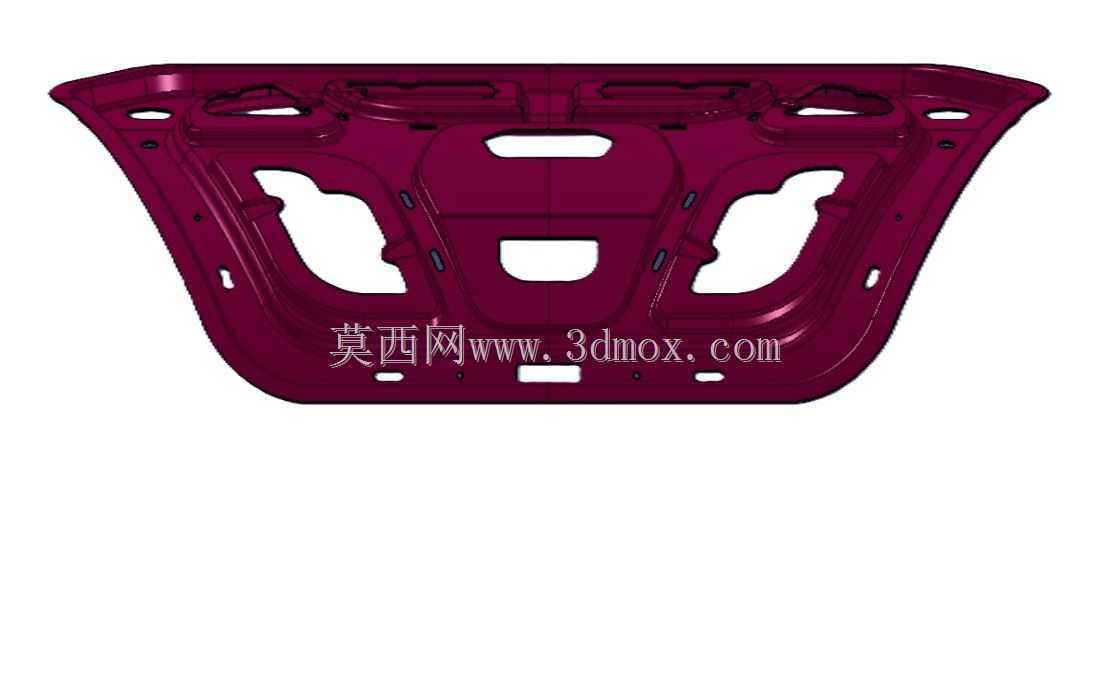

　　该结构为适配乘用车后备箱区域的自行车挂载承载构件，主要应用于日常户外骑行出行场景，解决乘用车内部空间无法容纳整备自行车、车顶架风阻大且限高场景通行受限的痛点，安装于后备箱盖内侧车身钣金位，无需对原车外观做额外打孔改装，可在不使用时完全收纳于后备箱盖内侧，不影响车辆正常尾门开合与外观完整性。从功能特性来看，该构件采用一体化冲压成型的主体结构，整体轮廓完全贴合后备箱盖内侧的曲面造型，边缘做了多段翻边处理，既提升整体结构刚性，也避免锐边划伤车身内饰或挂载的自行车部件。结构上预留了三处镂空区域，中部两处大尺寸镂空用于避让原车后备箱盖的锁具、内饰卡扣安装位，同时降低构件自身重量，减少尾门铰链的额外负载；上下分布的多组小型安装孔位，

　　分别对应原车钣金的预留螺柱位置，以及后续挂载绑带、防滑卡扣的固定点位，安装时可直接对位原车预装点位，无需额外测量定位，降低装配误差。设计过程中优先考虑承载受力的分布逻辑，将自行车轮组、车架的主要承重点位对应到构件靠近尾门铰链的一侧，该区域做了局部加厚的冲压加强筋，从中心向两侧延伸出对称的弧形支撑肋，将垂直方向的载荷分散到两侧的安装固定点，避免单点受力过大导致尾门钣金变形。构件两侧的弧形收边完全匹配尾门两侧的密封胶条轮廓，安装后不会挤压胶条影响尾门密封性能，也不会在尾门关闭时与车身侧围产生干涉。安装边界方面，构件整体宽度适配主流A级、B级乘用车的后备箱盖内侧横向尺寸，纵向高度控制在尾门玻璃下沿到尾门锁扣之间的区域，

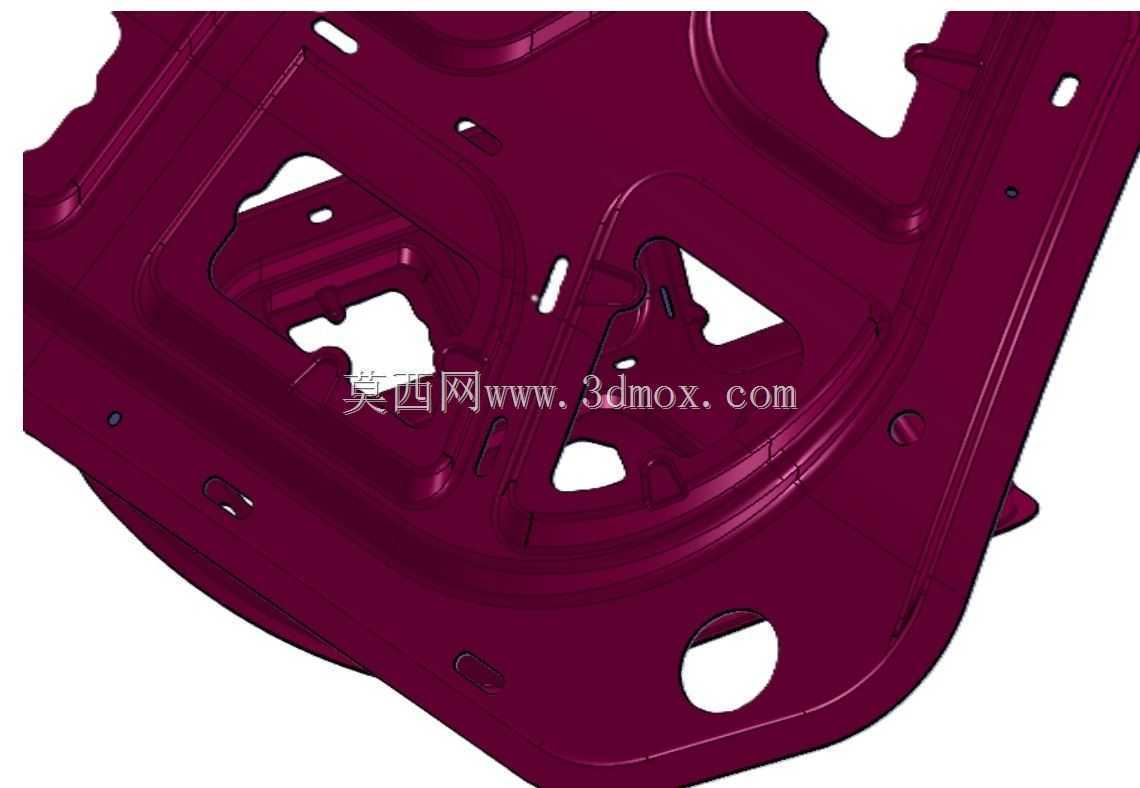

　　不会遮挡尾门玻璃的视线，也不会影响后备箱内原有储物空间的使用。构件表面预留的浮雕式定位凸点，用于固定挂载时的防滑橡胶垫，避免自行车架在行驶过程中出现滑移，同时凸点高度控制在2mm以内，不会在尾门关闭时与内饰板产生挤压。考虑到车辆行驶过程中的振动工况，结构上在每个安装孔位周边都设计了环形的应力释放槽，避免长期交变载荷下孔位出现开裂，同时适配不同厚度的缓冲垫片，可根据不同车型的钣金间隙调整安装贴合度。该结构除了承载自行车外，也可通过更换适配卡扣挂载其他轻量化户外装备，整体承载能力设计上限为单台常规山地车或公路车的整备重量，受力分析时已覆盖颠簸路面、紧急制动等极端工况下的载荷冲击，确保使用过程中不会出现结构变形或脱落。在结构建模阶段，

　　完全逆向匹配原车后备箱的内曲面数据，所有安装孔位的坐标公差控制在0.2mm以内，确保装车时的对位精度，翻边角度经过多次调整，既保证结构强度，也避免与内饰板的安装卡扣产生位置冲突，镂空区域的边缘做了圆弧过渡，减少应力集中的同时，也方便后期做表面喷涂或包覆处理。
