单缸风冷活塞气缸动力总成结构设计

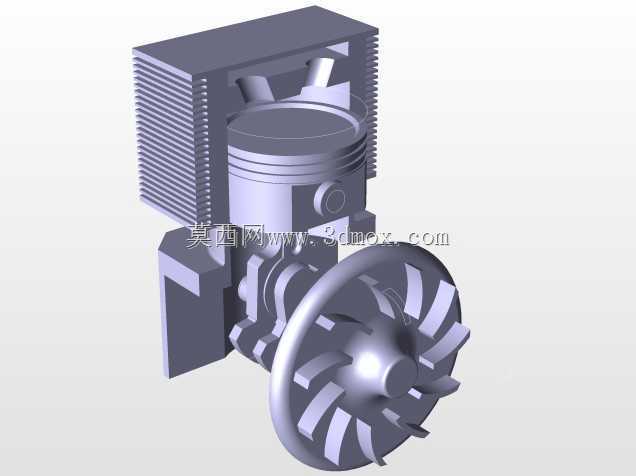

　　这套活塞气缸组件是小型单缸风冷动力单元的核心做功部件，在通用小型动力设备领域应用极广，常见于便携发电机组、小型园林植保机械、微型空压机以及轻量化摩托动力的做功端，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能。从结构布局来看，组件集成了活塞本体、气缸套、散热鳍片组、曲柄连杆机构以及冷却风扇几个核心模块，没有冗余的外置结构，所有部件的安装边界都做了紧凑化处理，适配小型动力设备对安装空间的严苛要求。

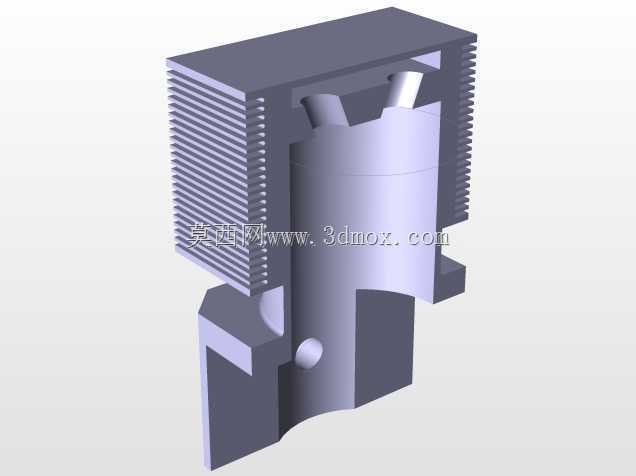

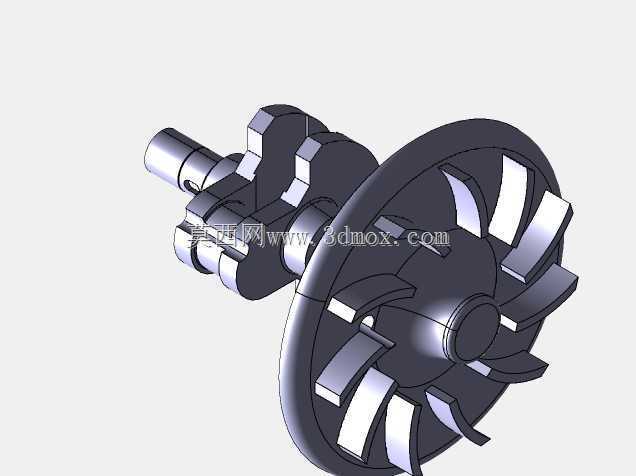

　　设计阶段最先敲定的是风冷散热结构的参数，气缸外壁的散热鳍片采用等间距平行排布，鳍片厚度从根部到外缘做了渐进减薄处理，既保证了鳍片和气缸本体连接的结构强度，避免设备运行过程中振动导致鳍片根部开裂，又最大化拓展了散热接触面积，配合曲轴输出端直连的轴流冷却风扇，能在设备连续高负荷运行时，将气缸壁的工作温度稳定控制在材质允许的范围内，不需要额外搭建水冷循环管路，大幅降低了整机的结构复杂度与后期维护成本。风扇的叶片采用后倾式圆弧设计，转动时产生的定向气流会顺着散热鳍片的排布方向流动，不会在鳍片间隙形成紊流导致散热效率下降，同时风扇轮盘做了动平衡校准，高转速运行时不会产生额外的振动传导到整机机架。

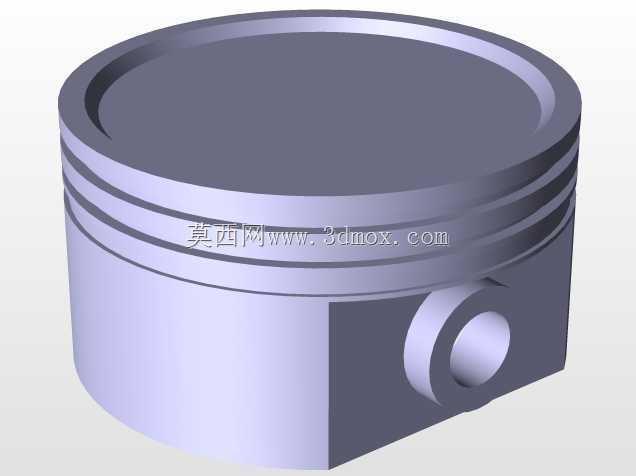

　　活塞部分的设计重点围绕往复运动的密封性与运动平顺性展开，活塞环槽的位置、宽度以及活塞销孔的同轴度都做了公差收敛，保证活塞环装入后能和气缸壁形成均匀的密封面，避免做功行程出现燃气泄漏导致动力输出不足。活塞裙部的型线采用了微椭圆设计，适配热态工况下活塞受热膨胀的形变余量，避免冷机启动时活塞敲缸、热机运行时活塞卡滞的问题。曲柄连杆机构的配重块做了针对性的偏心配重设计，能抵消活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅值，连杆大头和曲轴曲柄销的配合面预留了标准的润滑间隙，适配飞溅润滑的工况，不需要额外设置压力润滑油路。

　　从安装边界来看，整个组件的安装基准面设在气缸体的下端法兰面，法兰上预留的安装孔位采用通用的跨距设计，能直接适配多数小型动力设备的机架安装位，不需要额外做转接支架。曲轴的输出端采用标准的轴径与键槽设计，可直接连接负载端的带轮或者联轴器，动力输出路径短，传动效率损失小。整个组件的结构拆分逻辑也兼顾了后期维护的便利性，气缸盖、气缸体、曲轴箱的连接螺栓都采用统一的规格，日常拆解维护不需要准备多规格工具，活塞连杆组可以从气缸上端直接抽出，不需要完全拆解整个动力箱体就能完成活塞环更换、积碳清理等常规维保操作。

　　在细节设计上，散热鳍片的边缘做了小圆角过渡处理，避免生产搬运或者装配过程中锐边割伤操作人员，同时也能减少应力集中，降低鳍片受外力撞击断裂的概率。风扇外侧没有设置额外的防护网结构，因为在实际整机装配时，风扇位置会对应整机的导风罩安装位，导风罩既可以引导气流走向，也能起到旋转部件防护的作用，这样的设计能减少组件本身的零件数量，降低生产制造成本。整个组件的所有运动部件的运动包络都做了前置校核，确保在全行程运动过程中，部件之间不会出现运动干涉，哪怕是在极限工况下曲轴出现微小的轴向窜动，也不会和箱体或者其他固定部件发生剐蹭。
