活塞头结构三维数字设计模型

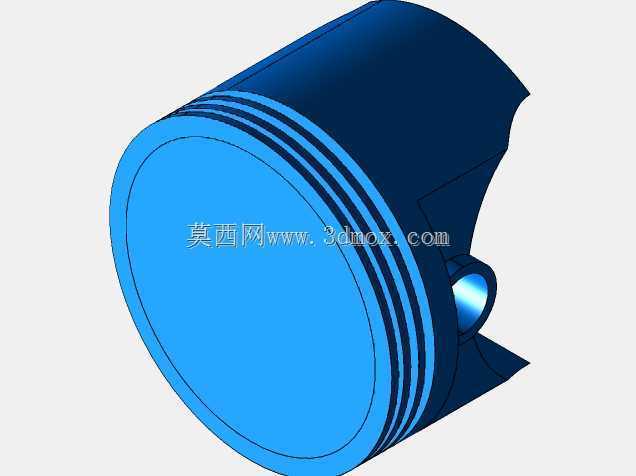

　　在往复式动力设备的核心做功单元里，活塞头是直接承接燃烧压力、完成能量转换的关键承载部件，其结构设计的合理性直接决定了动力单元的输出效率、密封可靠性与运行寿命。这个三维模型完整还原了活塞头的全部结构细节，从顶部的燃烧室凹腔轮廓，到侧部的活塞环槽加工基准，再到内部的销座加强筋布局，每一处结构都对应实际加工与装配的工艺要求。

　　从实际应用场景来看，这类活塞头结构广泛适配小排量通用汽油机、小型空压机以及部分低压液压往复泵的做功单元，不同应用场景下的结构细节会有针对性调整：用于内燃机场景时，顶部的凹腔曲面需要配合喷油角度、气门下沉量优化涡流比，保证油气混合充分；用于空压机场景时，顶部平面度要求更高，同时环槽的密封间隙设计会更偏向气体密封特性，减少压缩过程的泄漏量。

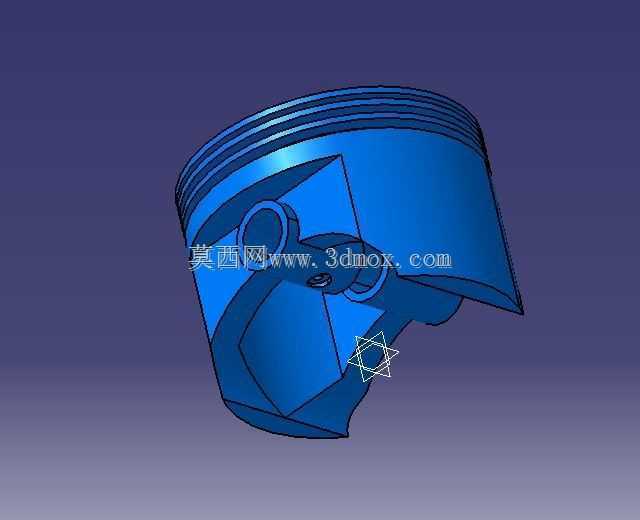

　　在功能特性层面，模型还原的活塞头结构首先考虑了热负荷承载能力，顶部壁厚按照热流传导路径做了渐变设计，避免局部热应力集中导致的开裂；侧部的三道环槽分别对应气封、刮油的功能需求，环槽的上下端面平行度、槽宽公差都在建模时预留了加工基准参考，方便后续出工程图时直接标注形位公差。内部的销座部位做了斜向加强筋连接，既可以降低活塞整体的往复运动质量，又能保证活塞销传递爆发力时的结构强度，避免销座部位在高频交变载荷下出现疲劳断裂。

　　设计思路上，这个结构没有采用复杂的异形冷却油腔，属于典型的中小功率动力单元用活塞结构，建模时优先保证了加工工艺性：所有外圆面的拔模角度按照铸造工艺要求设置了合理斜度，环槽部位的退刀槽尺寸适配常规活塞环加工刀具的参数，销孔的同轴度基准与活塞外圆中心基准做了关联约束，方便后续工艺编排时统一设计定位基准。外形尺寸方面，活塞的总高度、外圆直径、环槽间距都参考通用系列的尺寸边界设计，活塞销孔的中心高度、销孔直径符合同排量级别的通用安装尺寸，可以直接匹配对应的连杆小头、气缸套部件，不需要额外调整周边配合件的安装边界。

　　从装配适配的角度看，模型的活塞裙部型线做了微变椭圆设计的预留，实际生产中可以根据配缸间隙的要求调整椭圆度参数，避免热态下活塞膨胀导致的拉缸问题；销孔内部的卡簧槽结构也完整还原，装配时可以直接选用标准规格的活塞销卡簧，不需要单独设计定制紧固件。对于结构设计从业者来说，这个模型可以作为中小功率往复运动部件的设计参考，在做同类产品改型时，可以直接复用其加强筋布局、环槽间距的设计逻辑，根据实际的缸径、行程参数调整对应尺寸，减少从零开始建模的重复工作量；对于三维建模学习者来说，这个模型涵盖了回转体切割、加强筋扫掠、环形槽阵列等常用建模操作，可以作为练习复杂机械零件建模的参考案例，理解机械结构建模中基准统一、工艺预留的核心原则。
