内燃机曲轴动力传动核心构件

　　在往复式内燃机的动力传递链路中，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是整套动力机构中受力工况最复杂、加工精度要求最高的部件之一。从实际应用场景来看，这类曲轴广泛适配小排量直列四缸内燃机，覆盖乘用车动力总成、小型工程机械动力单元、固定式发电机组动力源等多个领域，其结构设计直接决定了动力输出的平顺性、整机运转可靠性以及服役寿命。

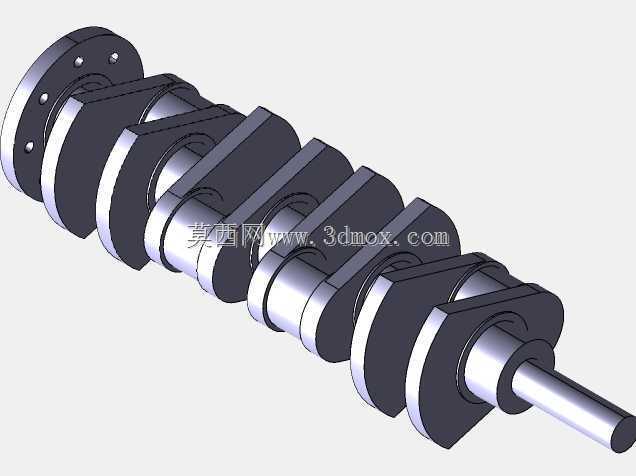

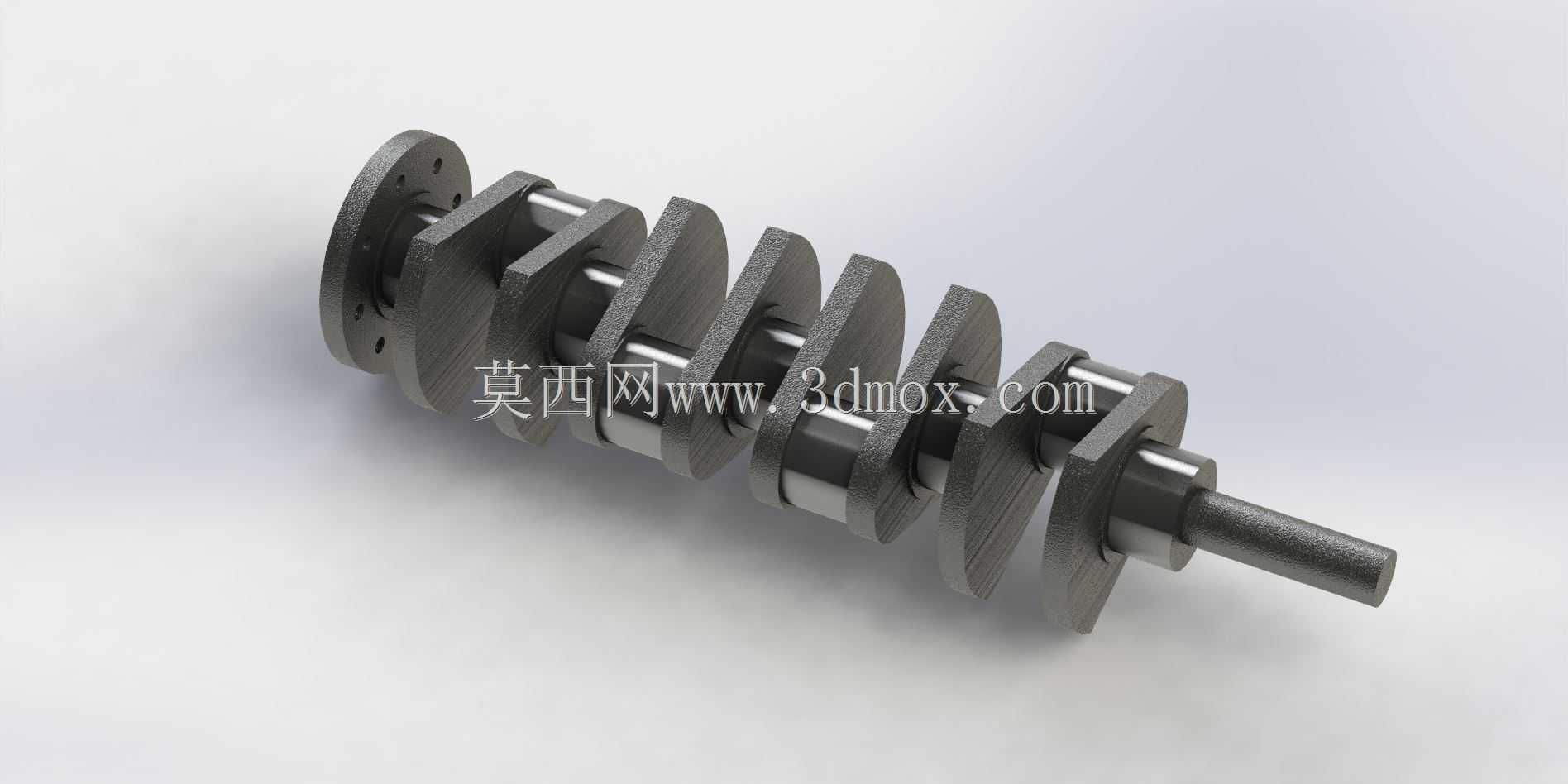

　　从结构设计思路来看，该曲轴采用整体式锻造结构，沿轴向依次布置前端动力输出轴段、多组曲柄销与主轴颈交替的曲拐单元、后端飞轮连接法兰。每一组曲拐都对应一个气缸的做功行程，曲拐的相位角严格按照四缸机1-3-4-2的点火顺序进行排布，保证各缸做功间隔角均匀，将活塞连杆组传递来的脉冲冲击力尽可能转化为平稳的旋转扭矩。主轴颈作为曲轴的旋转支撑基准，与缸体主轴承座配合，设计时需要严格控制各主轴颈的同轴度公差，避免运转过程中出现轴颈偏磨、振动超差的问题；曲柄销则用于连接连杆大头，其轴线与主轴颈轴线的偏心距直接决定了活塞的行程，是影响发动机排量与压缩比的核心尺寸参数。

　　在功能特性层面，曲轴的平衡设计是重中之重。每一组曲柄臂上都设计有对应的平衡重结构，平衡重的轮廓与质量经过精确计算，用于抵消曲拐旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶往复惯性力，降低整机运转时的振动与噪声，减少主轴承座的载荷冲击。曲轴前端的轴段设计有键槽与螺纹结构，用于安装正时齿轮、皮带轮等附件，驱动配气机构、冷却水泵、发电机等附属部件运转；后端的法兰盘通过定位销与螺栓连接飞轮，飞轮储存做功行程的能量，带动曲轴越过非做功行程的止点，保证动力输出的连续性，同时飞轮也是离合器的安装基准，承担着动力传递通断的衔接作用。

　　从安装边界与尺寸配合来看，各主轴颈的直径尺寸按照载荷分布从前端到后端呈梯度设计，靠近飞轮端的主轴颈承受更大的扭矩载荷，轴颈直径相应增大，提升承载能力。轴颈表面设计有高精度的粗糙度要求，并且需要经过淬火处理提升表面硬度，配合轴瓦形成流体动压润滑的摩擦副，运转时润滑油在轴颈与轴瓦之间形成稳定油膜，避免金属直接接触造成的磨损。曲柄臂的过渡圆角位置做了圆弧滚压强化处理，因为这个位置是应力集中的高发区域，圆角处的应力水平直接决定了曲轴的疲劳强度，滚压处理可以在表层引入残余压应力，抵消部分工作时产生的拉应力，大幅提升曲轴的抗疲劳断裂能力。

　　在实际装配过程中，曲轴的轴向窜动量需要通过止推片进行严格控制，窜动量过大会导致活塞连杆组的偏磨、正时机构的错位，窜动量过小则会在热膨胀时出现轴瓦卡滞的问题。油道设计贯穿主轴颈与曲柄销，从缸体主油道来的压力润滑油通过曲轴内部的斜油道输送到各个曲柄销位置，为连杆大头轴承提供润滑，油道的孔径与走向需要在保证曲轴结构强度的前提下，尽可能降低润滑油的流动阻力，保证各润滑点的油压稳定。这类曲轴的建模过程需要重点关注各曲拐的相位角度、平衡重的质心位置、轴颈的同轴度公差、过渡圆角的尺寸参数，每一处细节的偏差都会直接影响后续动力学仿真的准确性，以及实际加工装配后的运转性能。
