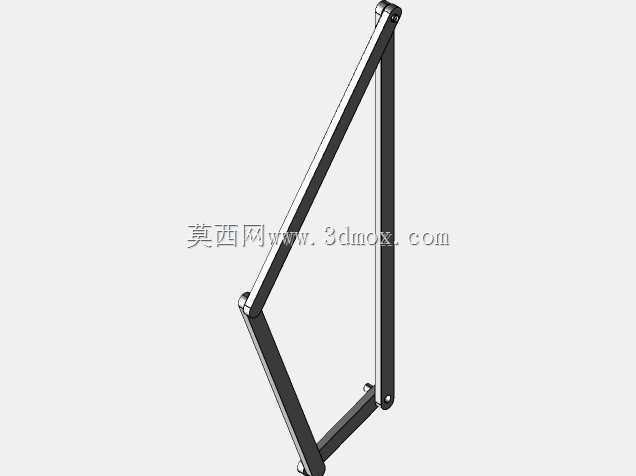

四杆链式铰接传动机构三维结构

　　这套四杆链式铰接结构，是平面连杆机构里非常典型的变体设计，日常在轻工自动化生产线的物料抬升工位、小型仓储设备的翻板支撑、低压输配电设备的操作联锁结构里都能见到它的应用，相比传统纯刚性四杆结构，铰接处的链式连接设计能在有限安装空间里补偿一定的装配同轴度误差，降低加工阶段对孔位精度的严苛要求，减少车间现场装配时的修配工作量。从结构功能上看，这套机构的核心作用是实现固定角度范围内的往复摆动传动，主动杆端接入驱动源后，能通过铰接点的力矩传递，带动从动端完成预设轨迹的抬升、下压或者开合动作，运动过程中没有齿轮传动的背隙问题，也没有带传动的打滑风险，传动过程的力传递路径非常直接，适合中低载荷、需要稳定重复动作的工位使用。

　　设计阶段首先要明确的是安装边界，固定铰支座的两个安装孔中心距是整个机构的基准尺寸，这个尺寸直接决定了从动端的摆动行程范围，建模时需要先锁定固定杆的长度，再根据所需的输出摆角反推另外两根活动杆的长度比例，同时要校核铰接销轴的剪切强度，链式铰接段的间隙不能留得过大，否则机构运动到死点位置时会出现明显的窜动，间隙过小又会在铰接处出现卡滞，尤其是在车间多粉尘的工况下，还要预留一定的积尘空间，避免长期运行后磨粒进入铰接缝造成磨损卡涩。外形上整个机构没有多余的冗余结构，所有杆件都采用等截面型材加工，铰接端采用卷边铆接的销轴固定方式，不需要额外的紧固件防松，安装时只需要将两个固定铰点锁在设备机架的预设安装面上，再将主动端连接驱动部件、

　　从动端连接执行端即可，不需要复杂的对中调试。实际选型应用时，要注意核算机构的传动角，避免在工作行程内出现传动角过小导致的自锁问题，尤其是在垂直抬升载荷的工况下，要让机构的受力最佳位置对应载荷最大的工作段，减少驱动端的出力要求，同时铰接处要预留润滑脂加注的位置，长期往复运行时能定期补充润滑，降低铰接副的磨损速率，延长整套机构的使用寿命。这套结构的建模过程中，所有铰接副都按照实际装配的间隙配合要求设置了配合约束，运动仿真时能完整复现真实的摆动轨迹，能直接用于设备前期的动作验证、干涉检查，也能作为同类型连杆机构设计的参考基准，调整杆件长度比例后就能适配不同的行程、摆角需求，不需要重新搭建基础的运动副框架。
