汽车进排气系统精密金属阀门结构

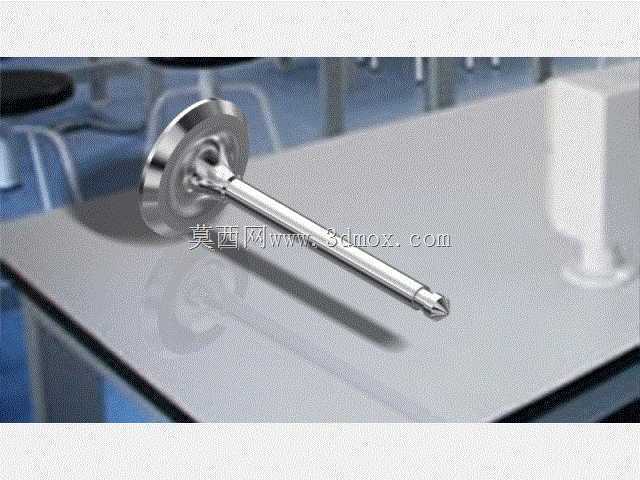

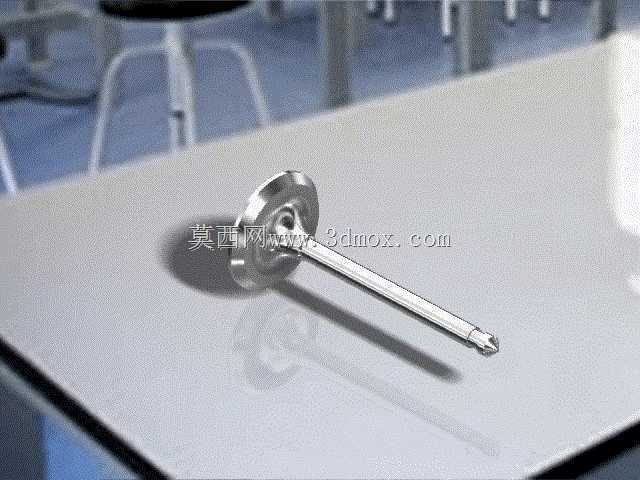

　　这款金属阀门主要应用于汽车发动机进排气回路，也可适配部分需要精准通断控制的小通径流体管路场景，在发动机配气机构中承担着控制气流进出、配合缸内燃烧循环时序的核心作用，直接影响发动机的充气效率、燃烧稳定性与动力输出表现。从结构设计来看，整体采用细长杆加盘状密封端的经典构型，杆部做了等径光轴设计，表面粗糙度控制在较低区间，目的是降低与导管配合时的往复运动摩擦阻力，同时保证运动过程中的同轴度，避免偏磨导致的密封失效。盘状密封端的密封面做了锥面加工，与对应阀座的锥面角度匹配精度控制在微米级，闭合时能够实现金属面间的硬密封，耐受缸内工作时的高温高压冲击，不会出现燃气泄漏的问题。设计过程中首先考虑的是往复运动的导向精度，

　　杆部与导管的配合间隙经过反复校核，间隙过大会导致运动晃动、密封偏斜，间隙过小则会在热膨胀状态下出现卡滞，因此在建模时特意预留了符合金属热膨胀系数的配合公差，同时杆部末端做了小尺寸的卡槽结构，用于安装锁片与气门弹簧座配合，实现阀门的复位动作，卡槽的位置与深度经过运动行程校核，保证阀门最大升程时不会出现锁片脱出、弹簧座移位的问题。从安装边界来看，盘状密封端的外径尺寸与气道端口的内径匹配，安装时密封锥面完全落入阀座的配合区域，不会出现边缘遮挡气道影响通流面积的问题；杆部长度根据导管的安装深度、弹簧的压缩行程、凸轮轴的升程曲线综合确定，装配后杆部顶端与凸轮挺柱的接触位置处于设计区间，不会出现顶死或者间隙过大导致的敲击异响。实际工况下，

　　这类阀门需要每分钟数千次的往复运动，因此在结构建模时对杆部与盘部的过渡区域做了圆弧过渡处理，避免应力集中导致的疲劳断裂，过渡圆角的半径经过强度仿真校核，能够承受往复运动的惯性力、弹簧的预紧力以及燃气压力的交变载荷，不会在长期运行后出现根部断裂的故障。在流体通流特性上，盘部的背面做了流线型的弧面设计，当阀门开启时，气流能够顺着弧面顺畅进入气道，减少气流紊流带来的进气阻力，提升充气效率，这一细节在建模时通过流体仿真反复调整弧面曲率，保证不同升程下的通流阻力都处于较低水平。不同于工业管路的通断阀门，这类汽车用的阀门没有额外的手动操作结构，完全依靠配气机构的凸轮驱动与弹簧复位实现周期性的启闭，因此整个零件没有多余的外置结构，

　　所有构型都服务于运动可靠性、密封性能与通流效率三个核心目标，建模时每一处尺寸都对应实际装配与工况的约束，没有冗余的设计元素。杆部的表面处理要求在模型结构上也做了对应体现，整个杆部的圆柱度公差要求极高，保证在导管内高速往复运动时不会出现偏磨，盘部的密封锥面宽度控制在合理区间，既保证足够的密封接触面积承受高压燃气冲击，又不会因为接触面积过大导致磨损量增加、密封面快速失效。在装配关系上，这个阀门需要与气门导管、气门座、气门弹簧、弹簧座、锁片、凸轮挺柱等多个部件配合，因此建模时所有配合尺寸都遵循互换性要求，能够直接适配同型号发动机的对应安装位，不需要额外修配即可完成装配，盘部边缘与气道壁的间隙经过校核，最大升程时不会与气道壁发生磕碰，同时预留足够的通流空间保证气流通畅。
