力泵法兰连接式阀室结构设计

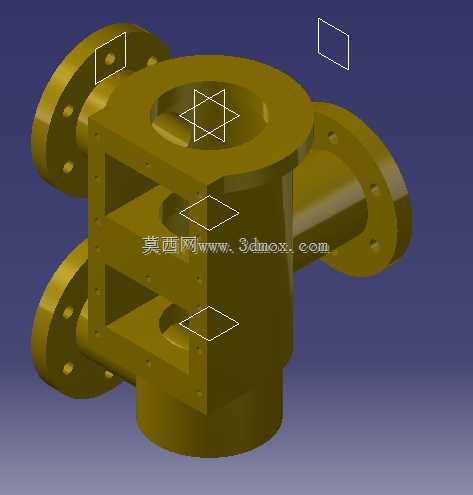

　　在流体输送与压力调控类工业系统中，阀室作为核心承压与流道切换的集成部件，其结构合理性直接决定整套管路系统的运行稳定性与密封可靠性，本次呈现的阀室结构针对力泵配套工况设计，可适配多类中低压流体输送场景，包括工业循环水系统、液压动力单元回路、化工介质中转管路等，承担流道汇聚、流向切换、压力承载的核心作用。从实际工况适配角度看，该阀室采用三法兰接口布局，三个法兰端面分别对应不同方向的管路连接需求，法兰端面均预设均匀分布的螺栓孔位，安装时可通过标准螺栓紧固件与对应管路法兰实现刚性连接，法兰密封面采用突面结构，可适配非金属平垫片、金属缠绕垫片等多种密封件，满足不同压力等级、不同介质特性下的密封要求，避免运行过程中出现介质渗漏问题。

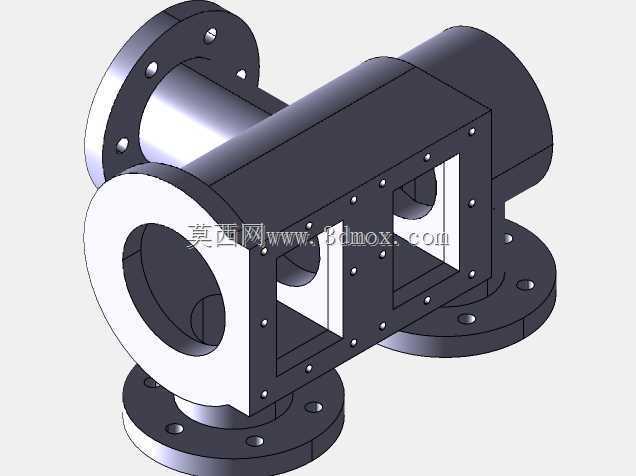

　　在结构设计思路上，该阀室采用一体化腔体与侧开检修窗结合的形式，主腔体为厚壁铸造结构，可承受管路运行过程中的水锤冲击与持续压力载荷，避免长期承压出现腔体变形；侧部开设的方形检修窗口通过密集螺栓与盖板实现密封连接，日常运维时无需拆卸整个阀室与管路的连接法兰，仅需拆除窗口盖板即可对腔体内部的阀芯、密封件等易损部件进行检查与更换，大幅降低现场运维的工作量与停机时长。从外形尺寸与安装边界来看，该阀室三个法兰的中心距、法兰外径、螺栓孔分布圆直径均遵循通用管路法兰标准，可直接与同通径的标准管路、泵体出口进行对接，无需额外制作过渡连接段；整体结构的外轮廓无突出的尖锐结构，安装时所需的操作空间可覆盖常规工业管路排布的预留间隙，

　　侧部检修窗的开启方向预留足够的操作空间，可满足扳手等工具的操作角度需求，不会出现安装后无法拆装检修件的问题。在功能特性层面，该阀室的内部流道采用圆弧过渡设计，可减少介质在腔体内部的流动阻力，降低介质输送过程中的压力损失，同时避免流道直角位置出现介质淤积、杂质残留的问题，尤其适配含有少量固体颗粒的流体输送工况，减少颗粒对腔体内壁的冲刷磨损；腔体壁厚经过受力校核，在额定工作压力下的应力分布均匀，法兰与腔体连接位置设置过渡圆角，避免应力集中导致的结构开裂问题，可满足长期连续运行的强度要求。实际选型应用时，可根据输送介质的腐蚀特性选择对应材质的铸件毛坯，针对普通水介质可采用铸铁材质降低成本，针对腐蚀性介质可采用不锈钢或铸钢材质提升耐蚀性能，

　　所有连接位置的密封件可根据介质温度、化学特性灵活选配，无需改动主体结构即可适配多类工况需求。建模过程中对所有安装配合面均预留了合理的加工余量，法兰端面、检修窗密封面的平面度、粗糙度要求均符合机械加工通用标准，可直接对接后续的加工工艺编制，无需二次调整结构尺寸；所有螺栓孔的位置度公差满足法兰连接的装配要求，可避免现场安装时出现螺栓无法穿入的错位问题。
