教学用载货卡车底盘承载结构三维设计

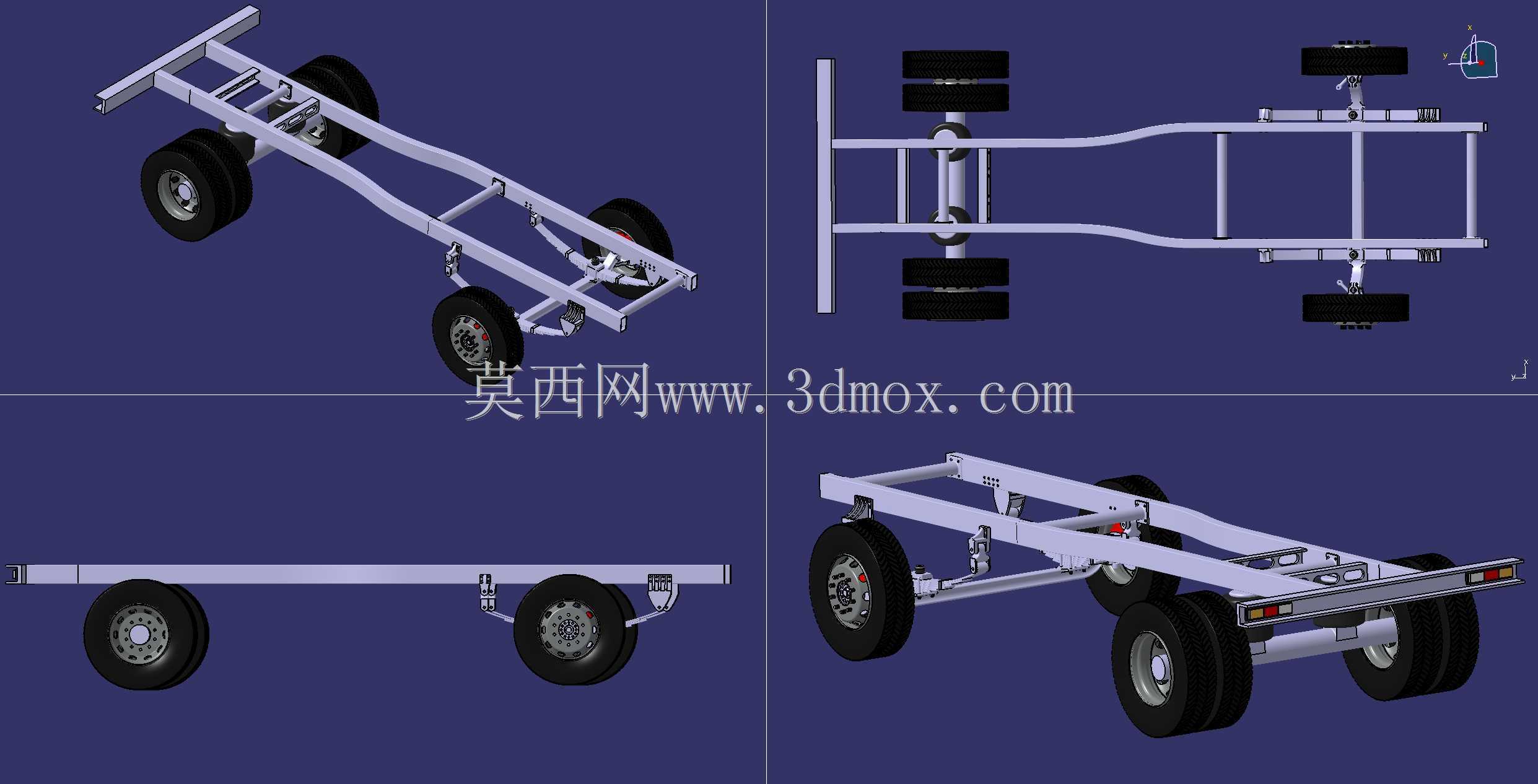

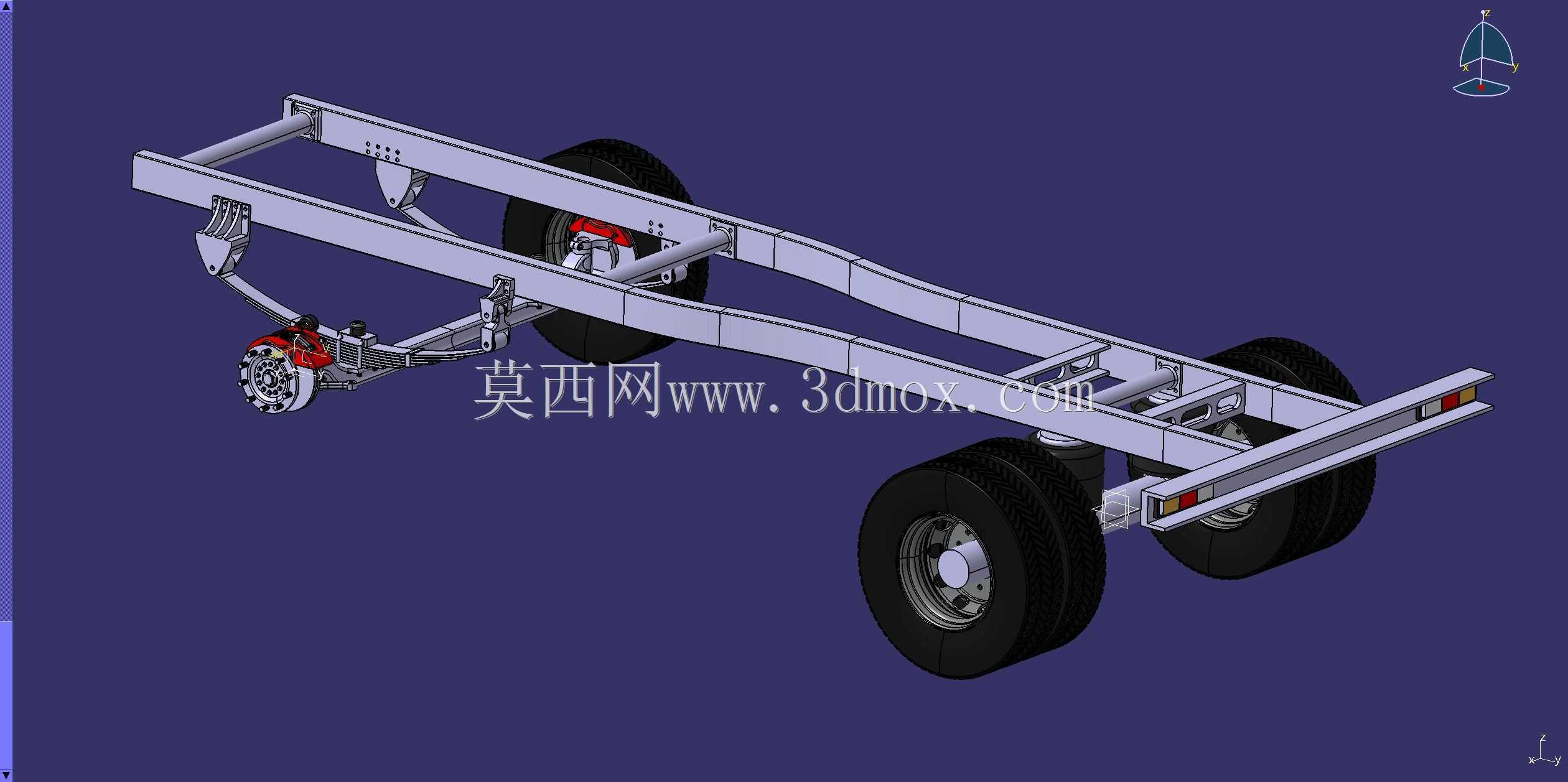

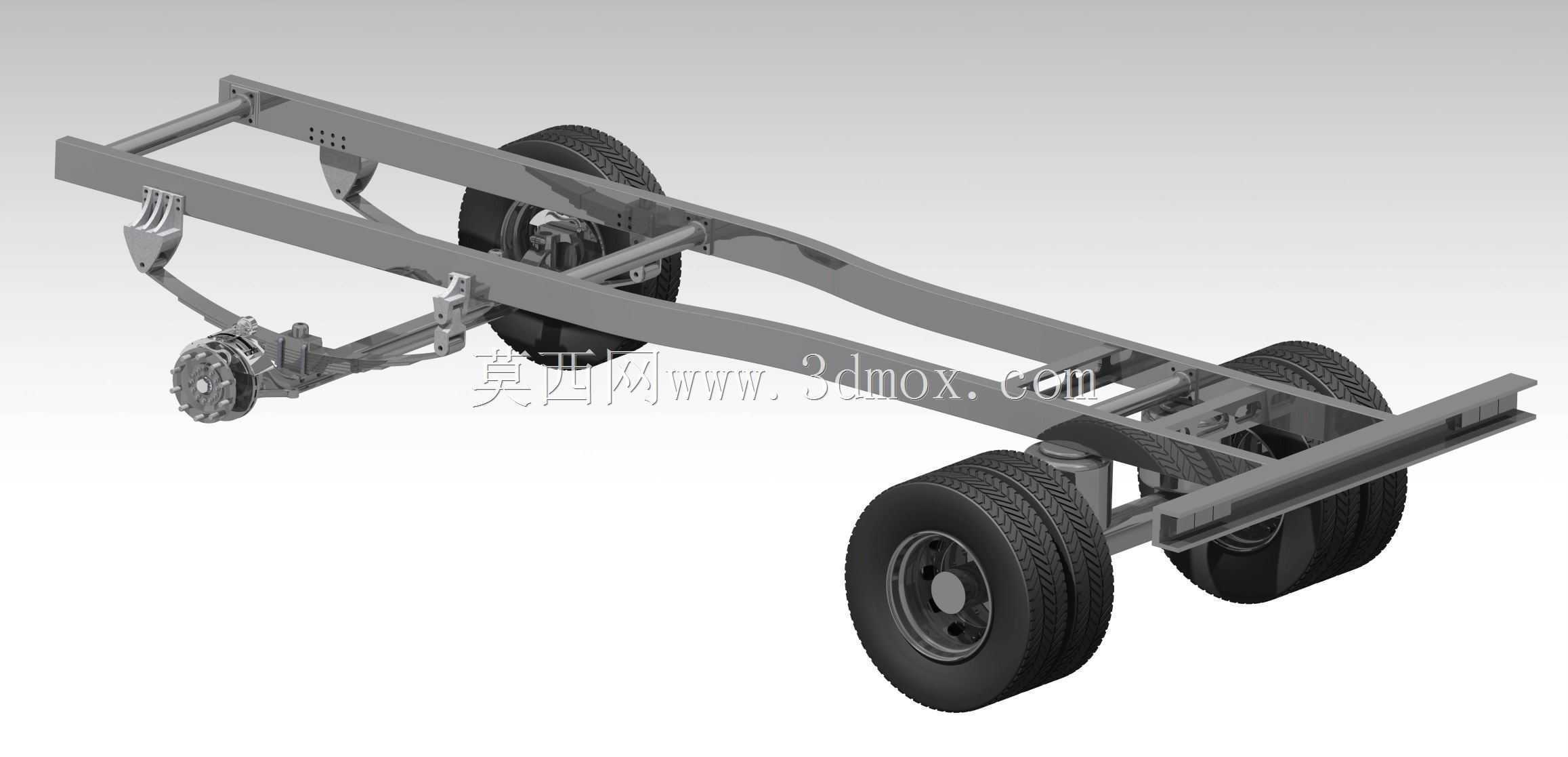

　　商用车底盘作为载货车辆的核心承载基体，承担着动力总成、货厢、驾乘舱所有部件的安装定位，同时需要传递行驶过程中路面带来的所有冲击载荷，其结构合理性直接决定整车的承载能力、行驶稳定性与使用寿命。这套底盘结构采用商用车经典的边梁式梯形车架布局，两根纵梁沿整车长度方向平行布置，根据不同位置的受力差异设计了变截面结构，在悬架安装、车桥连接的高应力区域做了局部加强，通过多道横梁将左右纵梁刚性连接，形成封闭的框架受力结构，避免行驶过程中纵梁出现扭转变形。纵梁上预留的标准化安装孔位，可适配不同型号的动力总成、转向机构、制动系统部件安装，满足不同吨位载货车型的改装需求，在实际商用车生产场景中，这类边梁式车架也是中重型载货车辆应用最广泛的结构形式，具备工艺成熟、改装适配性强、维护成本低的特点。

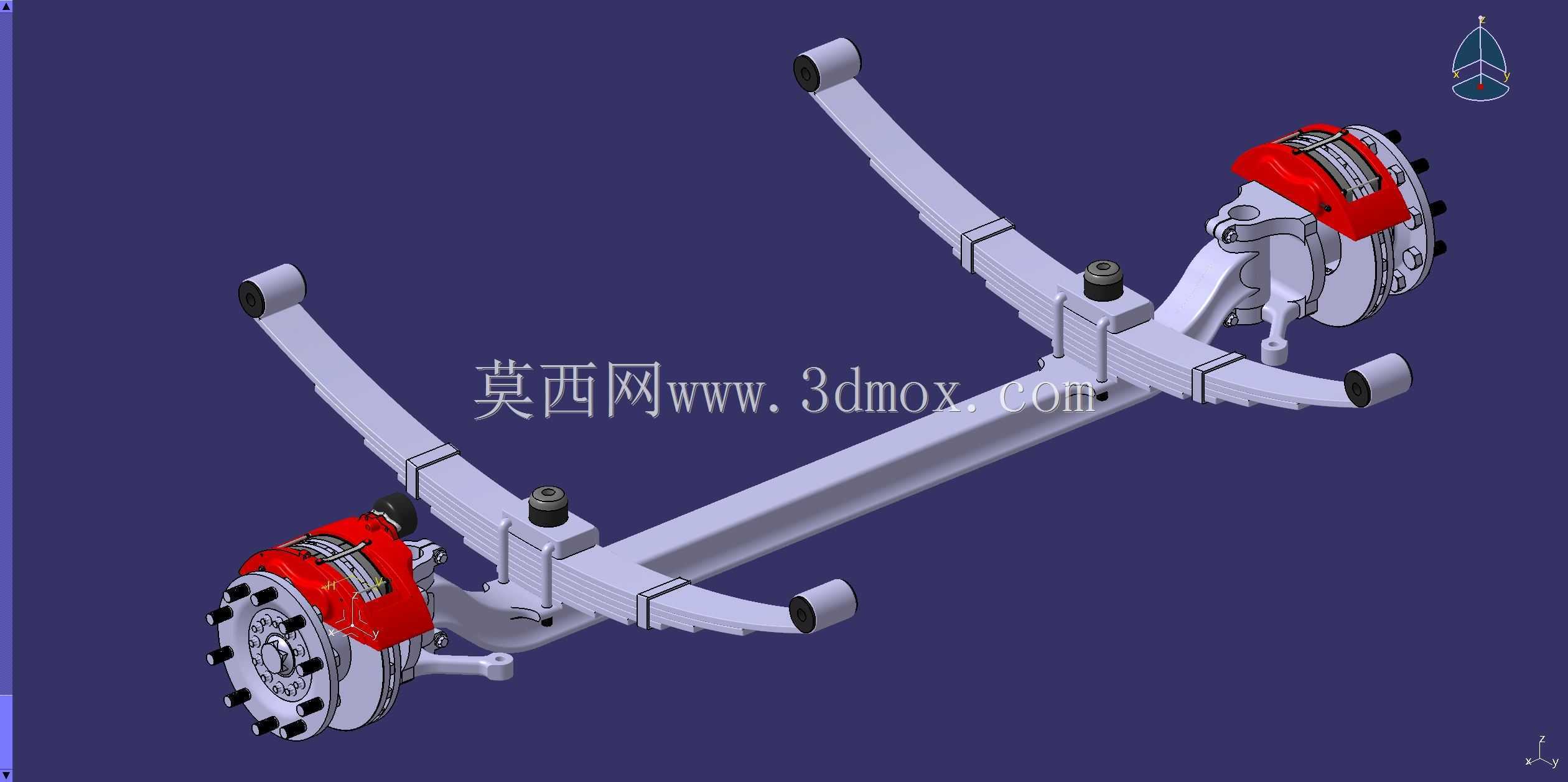

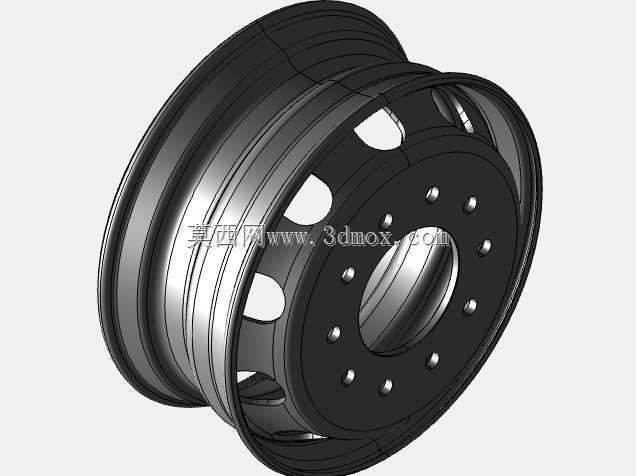

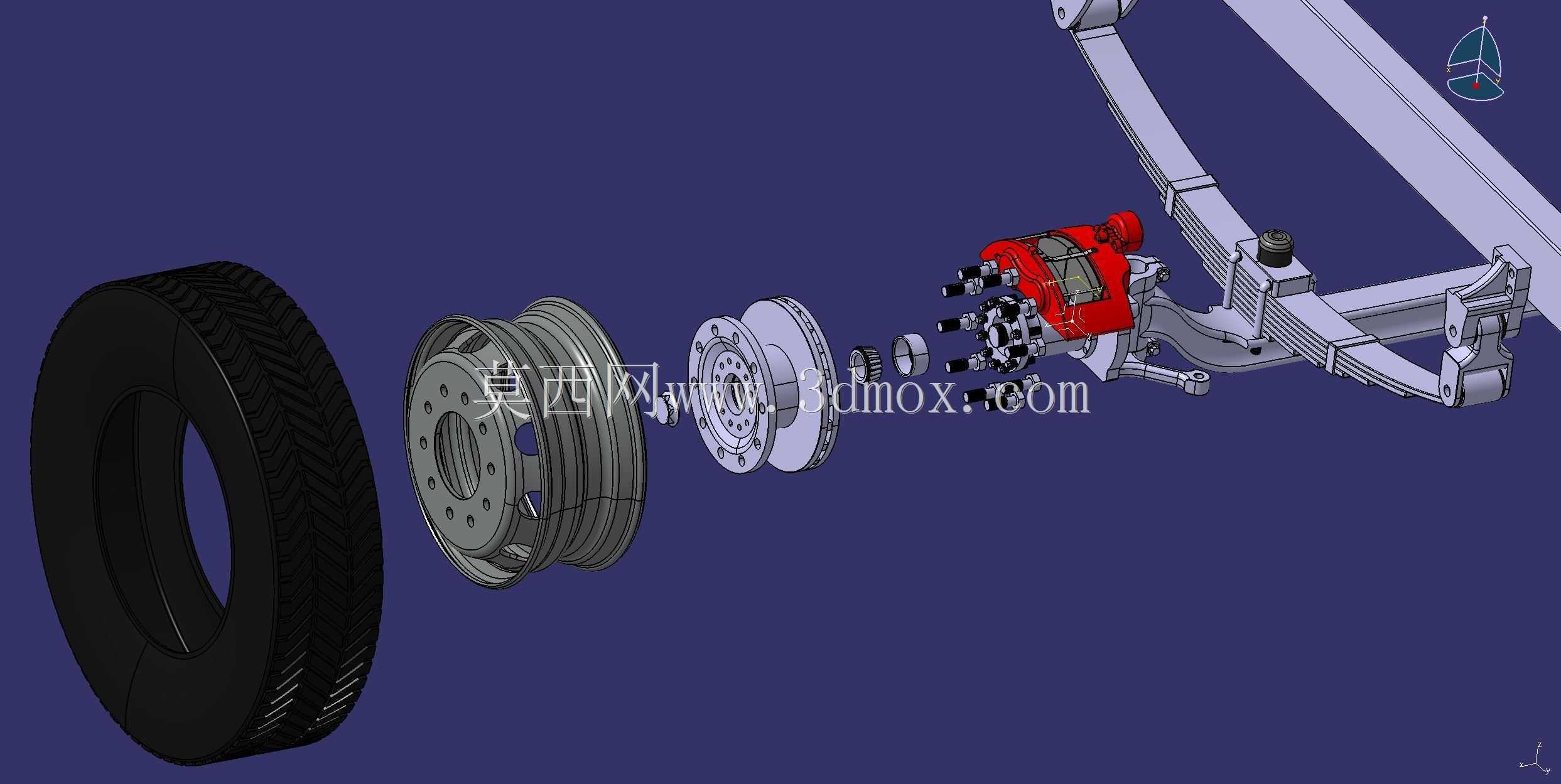

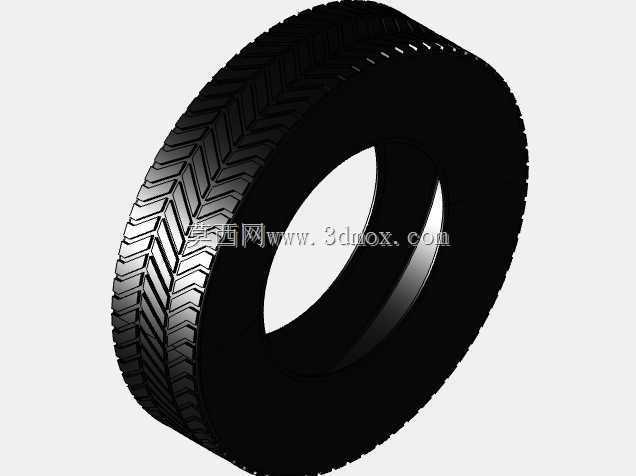

　　行走部分采用前单桥后双桥的6x4驱动布局，前桥为转向驱动桥，集成了转向节、主销、制动鼓等核心部件，匹配钢板弹簧非独立悬架，钢板弹簧两端通过吊耳与车架纵梁连接，可有效过滤路面颠簸带来的垂直冲击，同时传递纵向驱动力与横向侧向力，满足重载工况下的强度需求。后桥采用双联驱动桥结构，每侧配置双轮胎布局，大幅提升接地面积，降低单位面积的路面压力，适配重载运输时的承载需求，桥体与车架之间同样采用钢板弹簧悬架连接，平衡轴结构可在不平路面行驶时自动调整两侧桥的载荷分配，避免单桥载荷过大导致的部件损坏。轮胎与轮辋的安装接口采用商用车通用的标准化螺栓孔布局，可适配不同规格的载货轮胎，满足不同路况、不同载重场景的使用需求。

　　在结构设计过程中，所有部件的安装边界都严格遵循商用车通用设计规范，车架的宽度、前后桥的轮距、悬架的安装点位置都参考了同级别量产车型的参数，确保各部件之间不存在运动干涉：前轮转向过程中，轮胎与纵梁、悬架部件之间预留了足够的跳动间隙，满载状态下悬架压缩到极限位置时，轮胎与车架、货厢底板之间也保留了安全间隙，避免行驶过程中出现部件磕碰。车桥的主减速比、悬架的刚度参数都按照中型载货车辆的常用工况做了匹配，可满足公路运输、工地短途转运等多种场景的使用需求。

　　从教学应用角度来看，这套底盘结构完整还原了商用车底盘的核心组成部分，没有做过度简化，可直观展示车架、车桥、悬架、车轮之间的连接关系与受力传递路径，适合作为车辆工程专业的教学演示模型，帮助学习者理解商用车底盘的结构原理。在实际设计验证环节，可基于这套模型开展有限元受力分析，模拟满载弯曲、满载扭转、紧急制动、急转弯等典型工况下的应力分布，识别结构中的高应力区域，对纵梁开孔位置、横梁连接结构做进一步优化，在保证强度的前提下降低底盘自重，提升车辆的燃油经济性。对于改装场景而言，这套底盘的车架上平面预留了统一的安装基准，可根据需求加装不同长度的货厢、专用作业上装，适配仓栅运输、厢式物流、工程作业等不同的使用场景，通用性较强。
