四缸柴油发动机整机结构三维数模

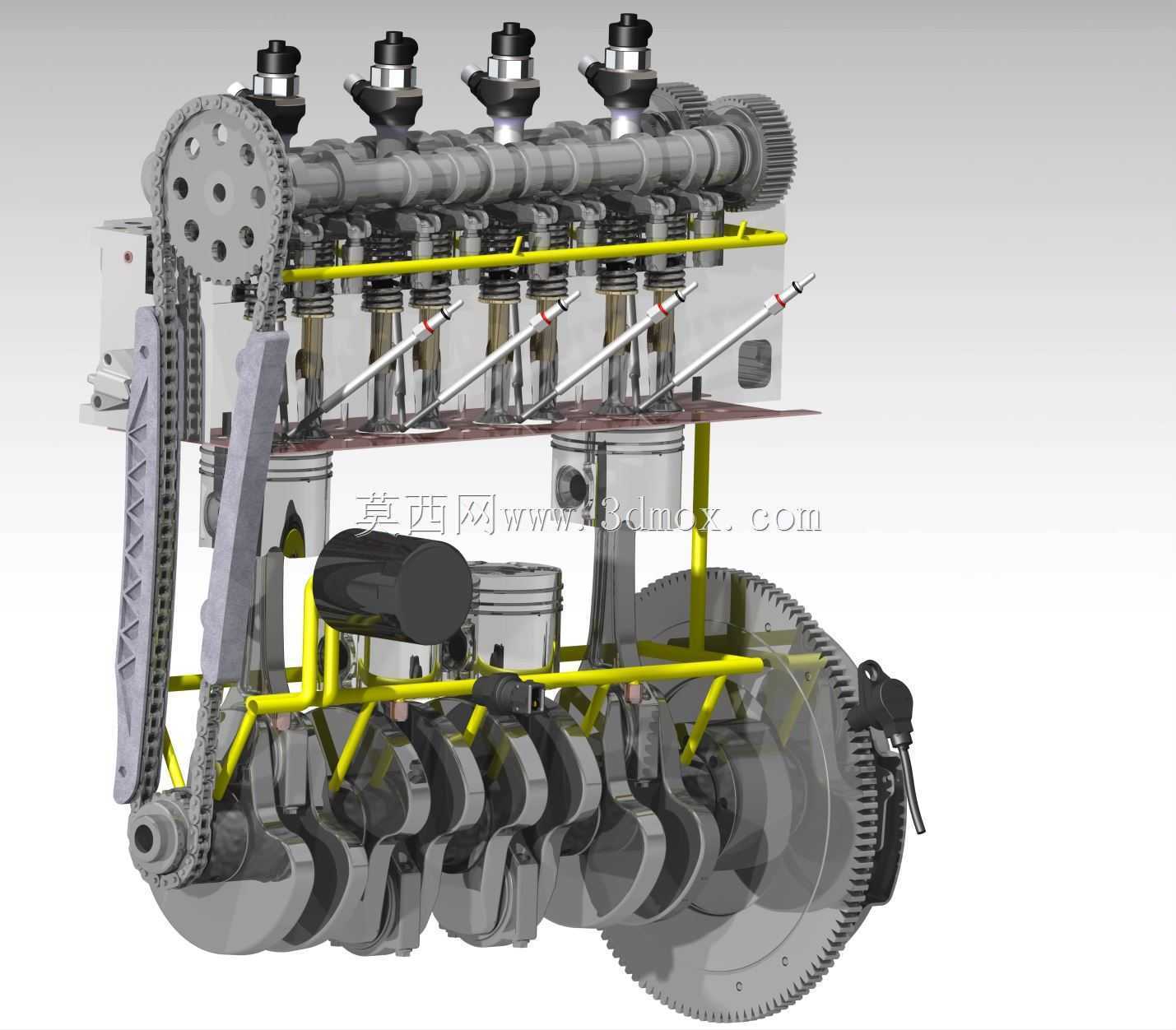

　　这套三维数模完整还原了一台直列四缸柴油发动机的整机内部构造，覆盖从缸体缸盖、曲柄连杆机构到顶置配气、高压燃油管路的全部核心装配关系，可用于商用车动力总成教学、内燃机结构拆解演示以及新机型正向开发阶段的布局参考。在整车配套场景中，这类小排量增压柴油机多用于轻型商用车、皮卡以及小型非道路工程机械的动力单元，整机布置需要同时兼顾机舱横向宽度、悬置安装点位与前端附件轮系的避让空间。

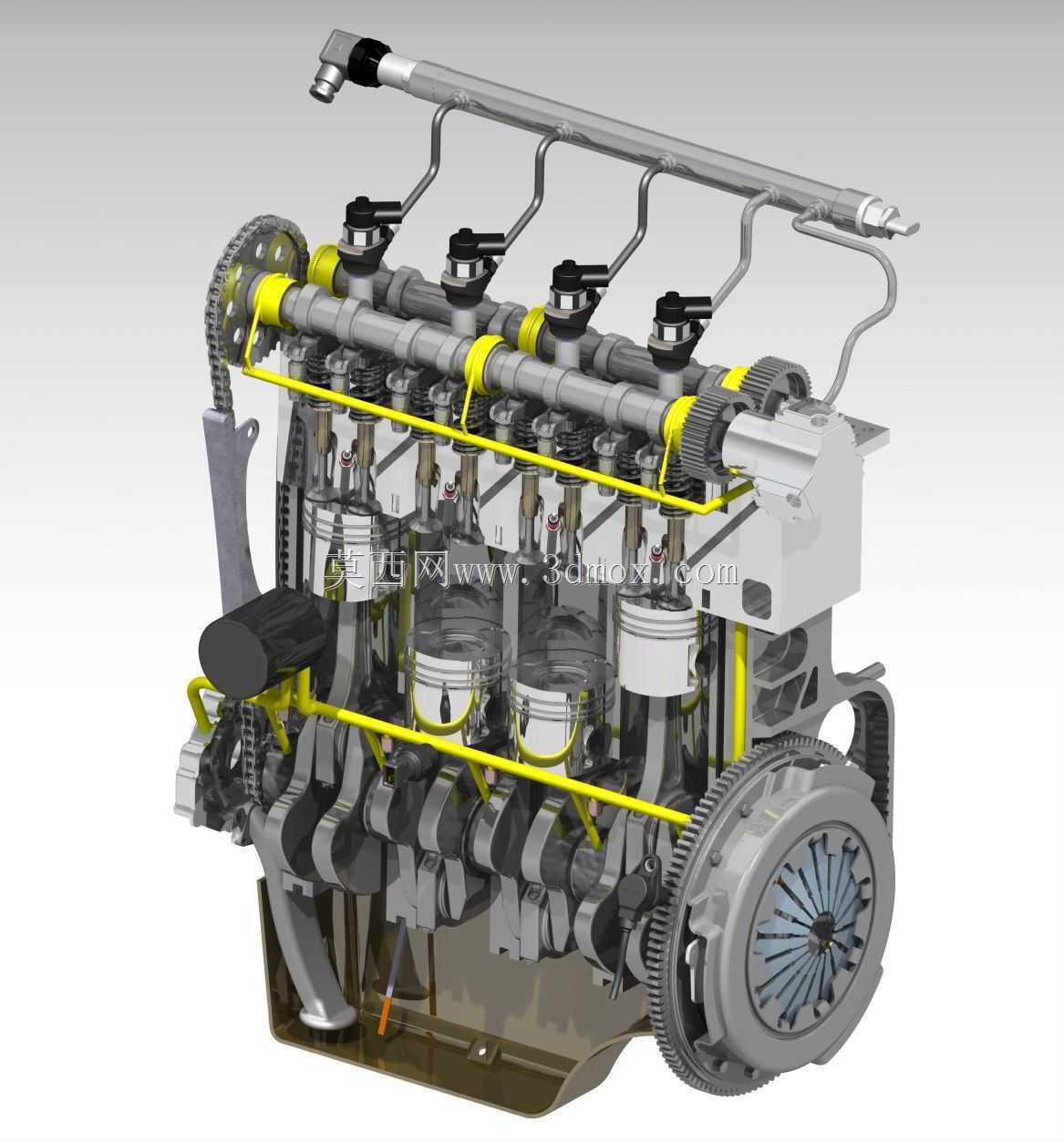

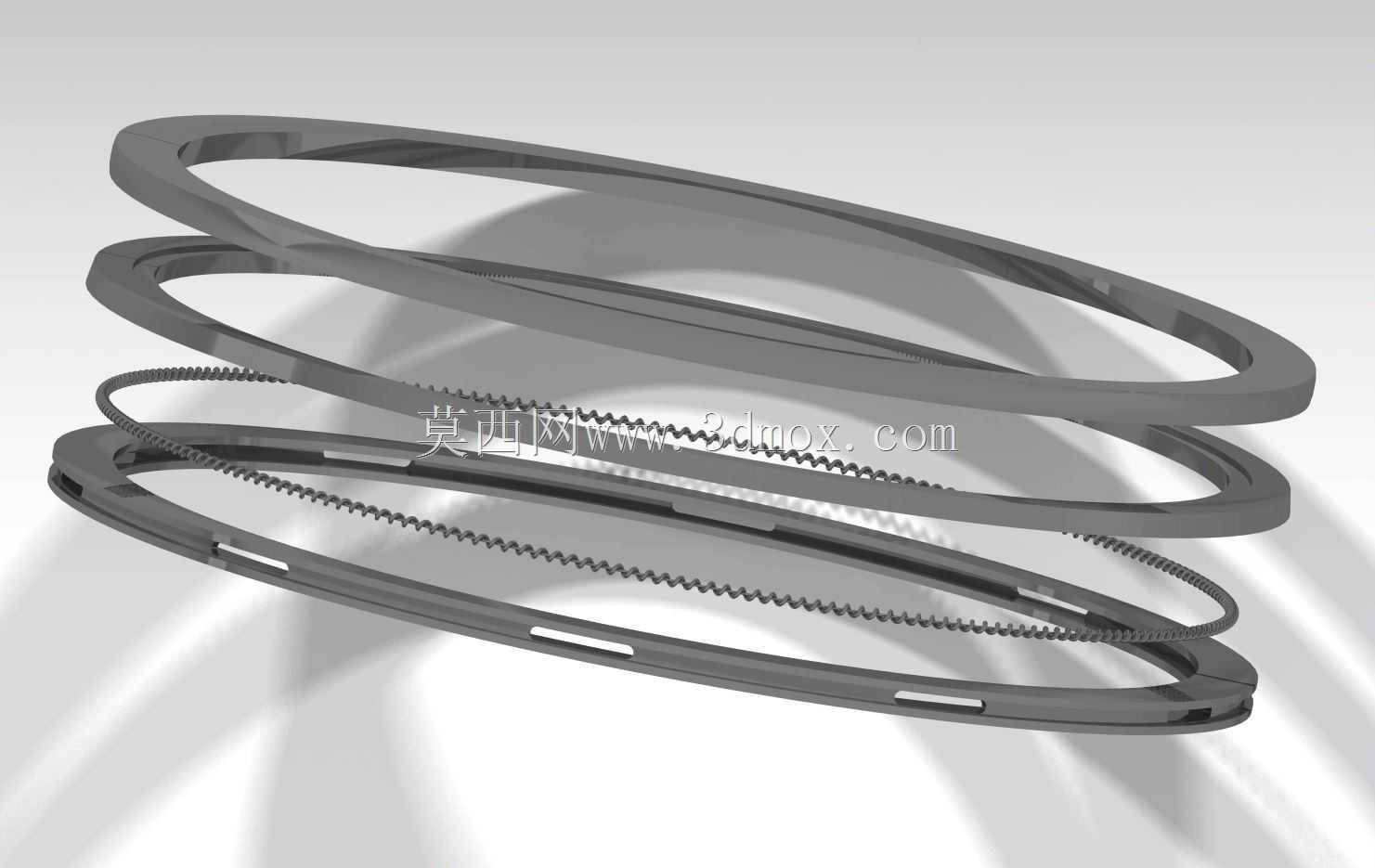

　　从结构分层来看，下部缸体采用铸铁基体的龙门式布局，曲轴沿缸体纵向贯穿，五个主轴颈位置对应主轴承盖的装配面，建模时完整保留了轴承座的半圆配合面与螺栓孔位，曲轴输出端集成飞轮与齿圈，齿圈外圆的启动啮合齿、飞轮端面的离合器安装孔都按实际装配关系做出，后端动力输出边界可直接对接手动变速器的输入轴花键。连杆大头采用斜切口结构，配合轴瓦定位槽与连杆螺栓，活塞部分还原了燃烧室凹坑、三道活塞环槽以及活塞销的浮动装配结构，往复运动件的相对位置在数模中按做功冲程的不同相位错开，能够直观展示四缸机的发火顺序与曲柄夹角布置逻辑。

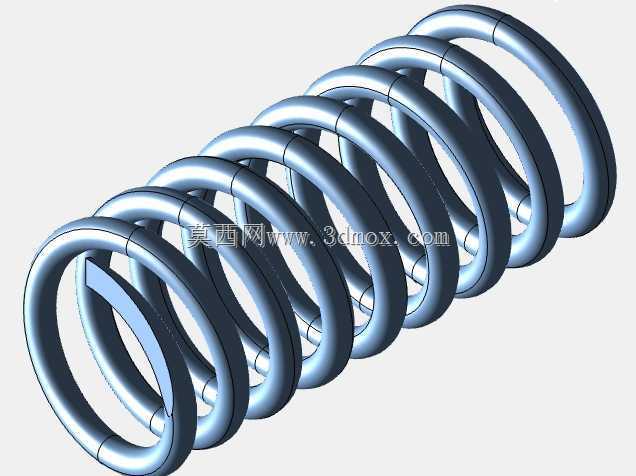

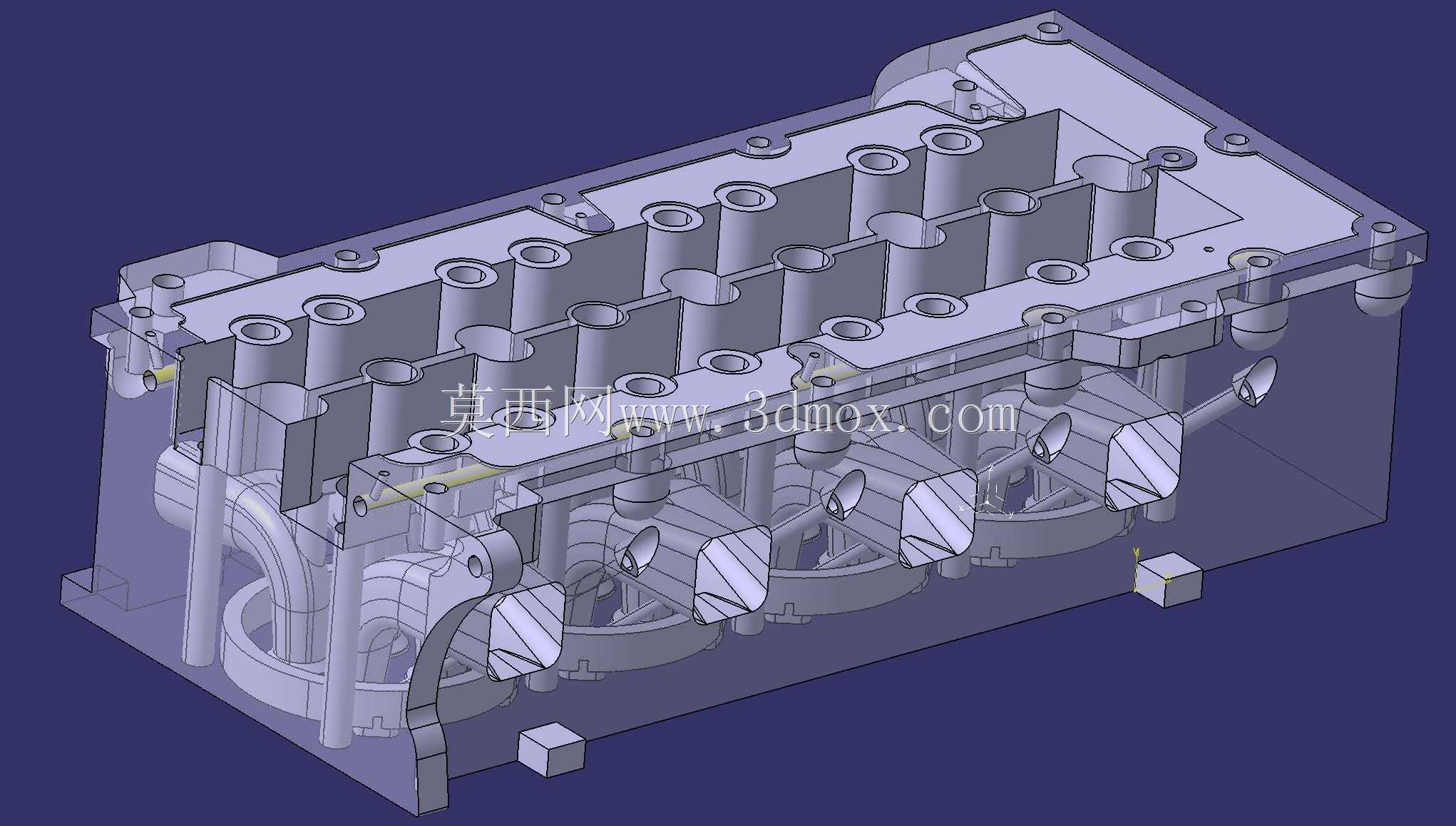

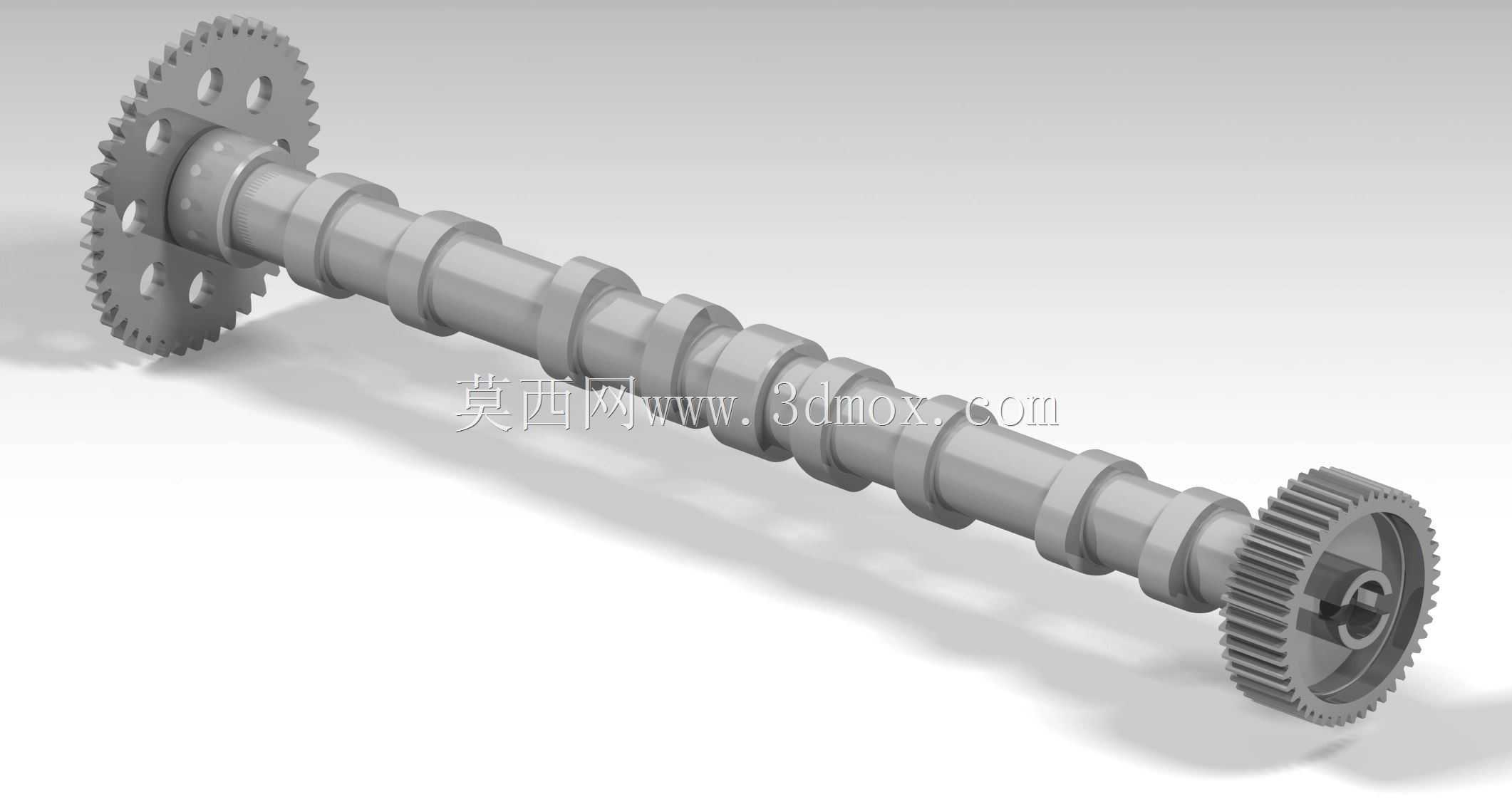

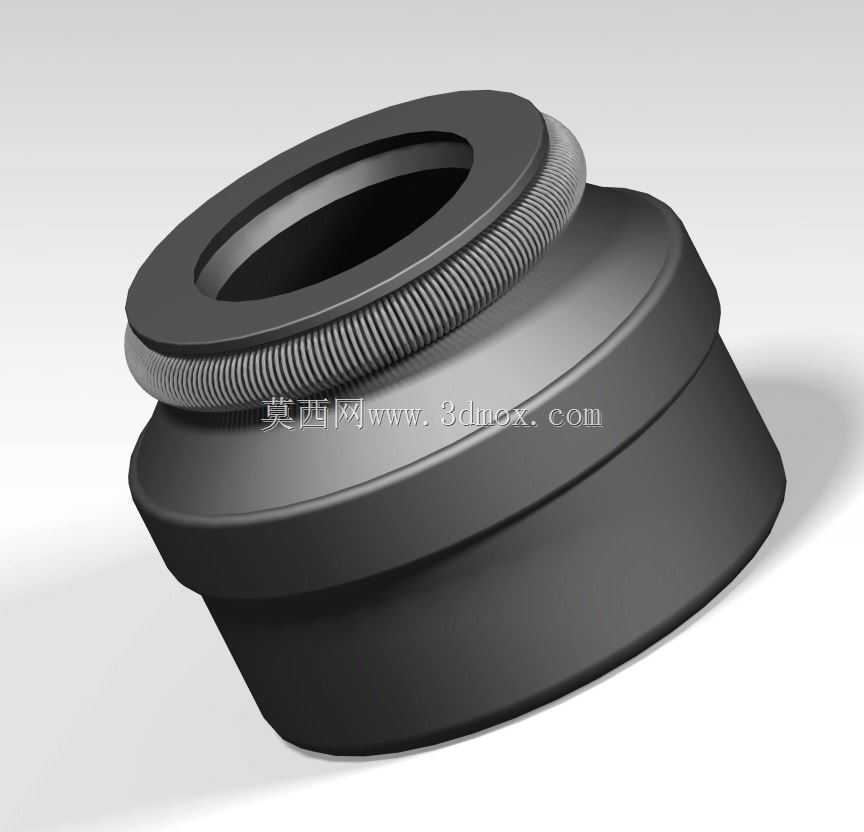

　　上部缸盖区域集成了顶置凸轮轴、进排气门、气门弹簧与摇臂组件，凸轮轴通过正时齿轮由曲轴前端驱动，正时传动侧的齿轮室、张紧轮与正时标记点位都有明确体现，配气相位的传动关系无需额外拆解即可从外部观察。高压共轨燃油系统沿缸盖顶部纵向布置，共轨管通过支架固定在气门室罩上方，四根高压油管分别通向各缸喷油器，油管的弯折走向、管接头的密封锥面以及喷油器的压紧压板结构都按实际管路走向搭建，避免了设计阶段常见的管路与气门室罩、线束支架干涉问题。

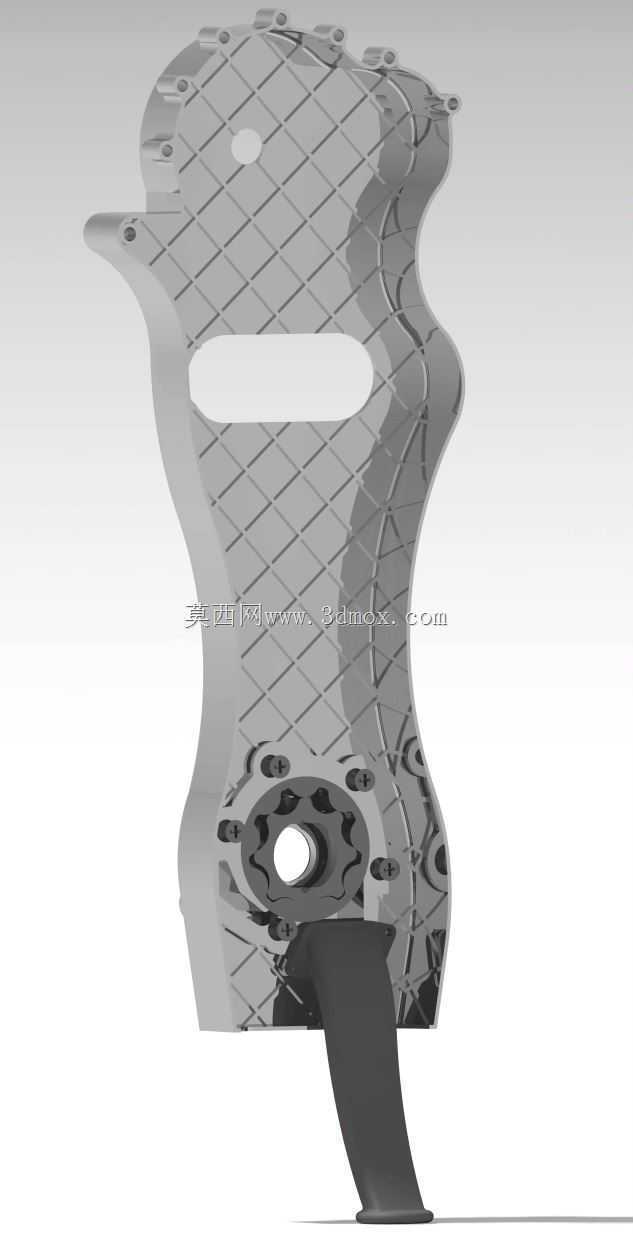

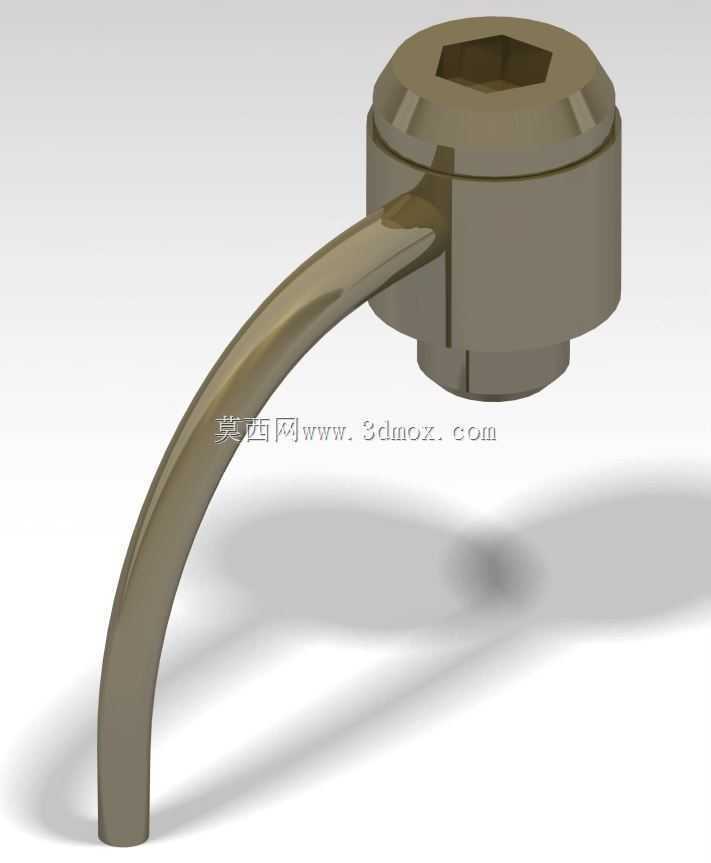

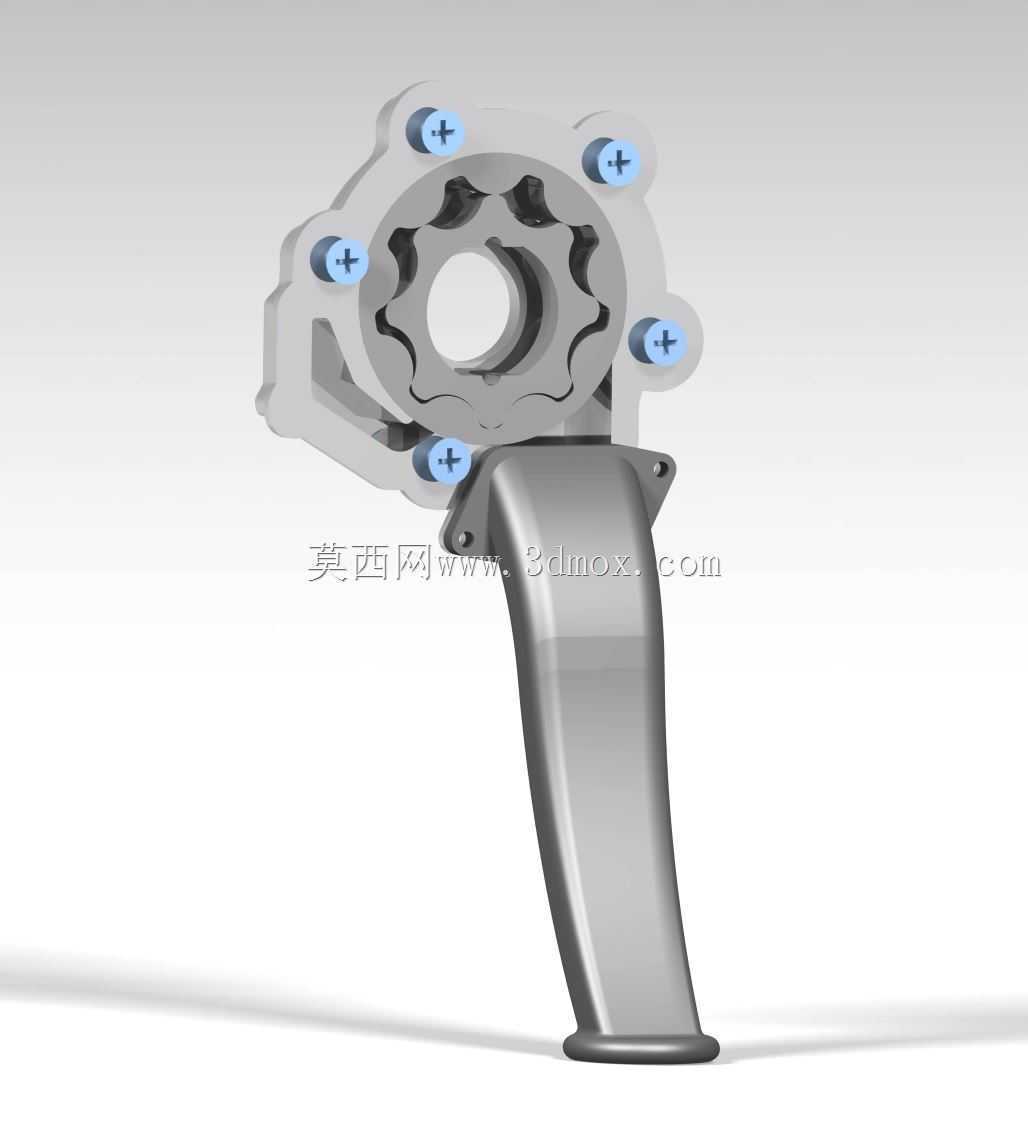

　　整机外围的安装边界同样做了完整表达：缸体两侧预留了发动机悬置的安装支脚，进排气侧的附件安装面、机油滤清器座、启动机安装法兰以及水泵接合面都保留了原始接口尺寸，前端轮系的皮带轮、张紧器与发电机、空调压缩机的安装点位可根据不同整车配置进行附件拓展。油底壳采用下部深腔结构，集油槽的深度与挡油板位置考虑了车辆倾斜工况下的机油泵吸油可靠性，缸体侧面的机油冷却器接口、曲轴箱通风管路接口也都在数模中留出了对接空间。

　　从设计思路层面，这套数模的装配逻辑严格按照内燃机实际工艺拆分：先完成缸体-曲轴-活塞连杆的下部总成装配，再叠装缸盖、配气机构与正时传动系统，最后布置外围燃油管路、润滑管路与附件支架，各子装配的层级划分清晰，干涉检查可直接在装配环境中完成。对于结构设计人员而言，该模型可用来核对活塞在上止点时与气门的避让间隙、曲轴动平衡块与缸体内部的回转空间，以及高压油管在发动机振动工况下的固定跨距；面向教学场景时，分层透明显示或拆解动画能够清晰展示柴油进气压缩、喷油燃烧、膨胀做功到排气的完整流程，把抽象的配气相位、喷油正时与曲柄连杆运动关系转化为可观测的三维结构，帮助从业者快速建立整机布局的工程认知。
