宜家LJUSA款LED手持照明手电筒结构设计

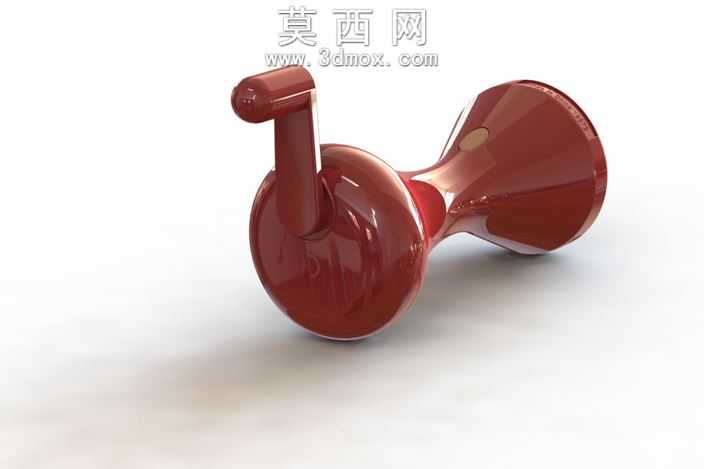

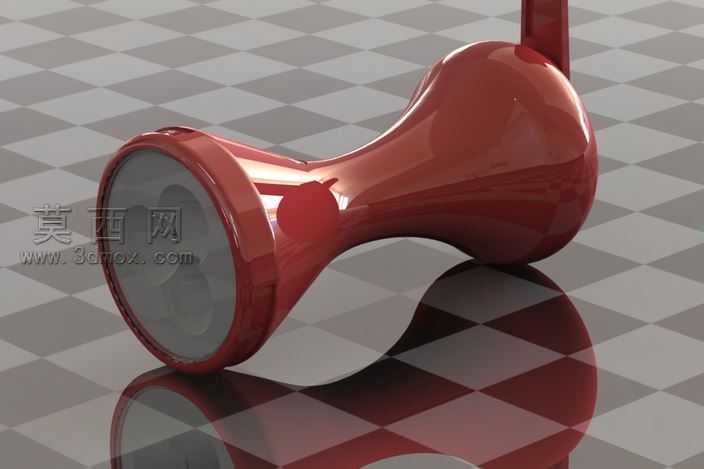

本作品为宜家LJUSA LED手电筒的塑料部件三维建模设计，建模过程依托主流三维参数化设计软件完成，整体采用全参数化草图绘制与特征建模结合的方式搭建，保证各部位尺寸的关联性与可编辑性。建模初期先梳理产品整体轮廓，以旋转特征构建手电筒的主体流线型壳体，壳体采用收腰式曲面造型，两端直径大于中部握持区域，既符合人体工学握持弧度，也通过流畅的曲面过渡提升产品外观质感。前端灯头部位单独拆分建模，设计有环形限位卡槽用于固定透光镜片与灯组安装座，壳体尾部预留挂接结构的安装位，可搭配挂绳实现便携悬挂。材质渲染阶段，主体塑料壳体采用高光泽红色ABS材质参数，调整反射率与粗糙度参数模拟亮面塑料的釉面质感，在棋盘格环境贴图下呈现出清晰的环境反射效果，还原实物的光滑表面特性；前端透光部位采用半透明磨砂PC材质，设置合适的折射度与模糊反射参数，模拟柔光罩的漫透射效果，避免光线直射产生眩光。结构设计上仅包含完整的塑料装配部件，未纳入电气相关组件，各塑料部件之间设计有对应的卡扣配合结构与定位止口，无需额外螺丝即可实现壳体的扣合装配，降低生产组装成本。曲面建模过程中重点处理了握持区域的曲面顺滑度，通过曲率分析工具反复调整曲面控制点，保证整个壳体外表面无曲率突变，握持时无硌手感，同时曲面的脱模斜度统一设置为1.5度，符合注塑生产的脱模要求，避免生产过程中出现粘模、拉伤等问题。渲染阶段采用三点布光方式，主光源从侧上方打亮主体轮廓，辅光源补全暗部细节，背景添加反射平面模拟产品放置在光滑台面的倒影效果，最终呈现的渲染图完整还原了产品的外观质感与结构特征，可用于产品结构验证、外观展示以及注塑模具开发的参考依据，整体建模逻辑清晰，特征树层级分明，各部件可单独导出用于后续的工程图制作与加工生产。
