立式多孔同步钻孔工装夹具结构设计

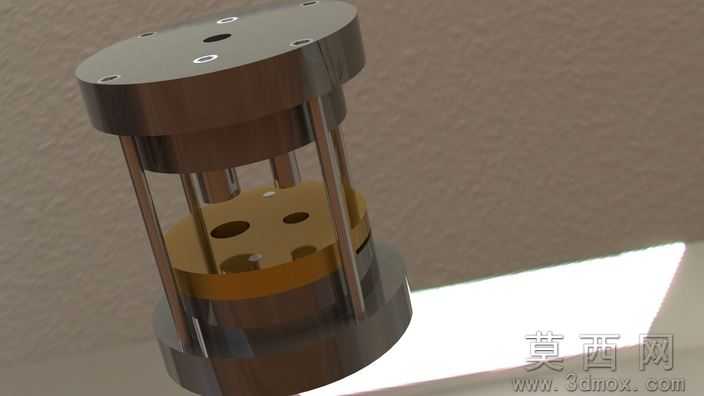

本作品为立式多孔同步钻孔加工工装的三维结构设计，整体采用同轴堆叠的柱式布局，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工工装的装配公差要求，对各部件的配合间隙、同轴度、定位基准做了精准的参数约束。模型从上至下依次设置顶部安装座、导向立柱组、中间钻孔执行模组、下部定位承载台与底部固定基座，顶部安装座预留有设备连接孔位，可直接适配主流钻床的主轴输出端，四根均匀分布的导向立柱采用高精度光轴结构设计，为上下模组的相对运动提供稳定的直线导向，避免钻孔作业过程中出现偏摆错位问题。中间钻孔执行模组集成了多组钻孔工位定位孔，可实现同一工件上多个孔位的同步加工作业，模组与导向立柱之间配置有滑动衬套结构，降低往复运动的摩擦损耗，提升工装的使用寿命。下部定位承载台设置有与待加工工件完全匹配的定位销孔与仿形承载面，能够快速完成工件的装夹定位，减少人工找正的辅助时间，承载台与底部基座之间设置有高度调节结构，可适配不同厚度工件的加工需求。渲染阶段采用金属材质质感表现，对导向立柱做了镀铬亮面材质处理，上下基座与安装座采用铸铁哑光材质，中间模组的功能部件区分了不同的金属色泽，清晰展现各部件的结构边界与装配关系，整体渲染光影柔和，能够直观呈现工装的整体结构与工作原理。设计思路围绕提升钻孔加工效率、降低多孔位加工的位置度误差展开，通过集成化的结构设计，将原本需要多次装夹、逐孔加工的工序整合为单次装夹同步完成，有效提升批量加工的一致性与作业效率，结构设计充分考虑了工装的拆装维护便捷性，各连接部位均采用标准紧固件连接，易损部件可快速更换，适配机械加工车间的批量钻孔加工作业场景。
