卡丁车底盘二维结构草图设计方案

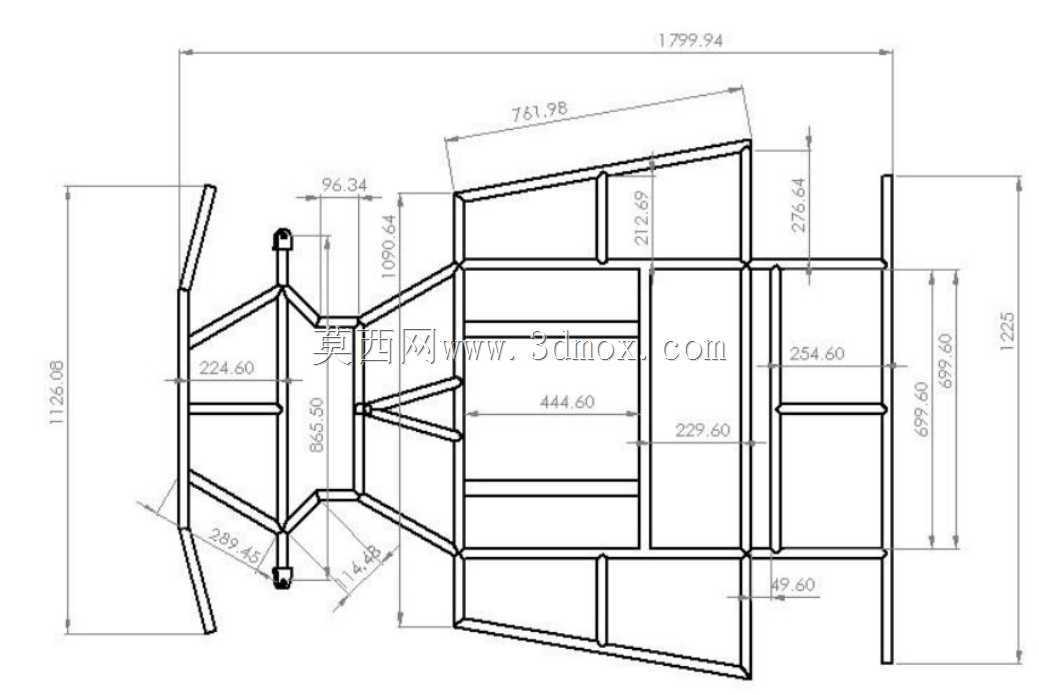

　　在休闲娱乐场地的小型竞速车辆设计环节，底盘作为卡丁车的核心承载结构，直接决定了整车的操控稳定性、行驶安全性以及后期改装拓展空间，这份二维草图是三维建模前的核心结构基准，所有后续的零件装配、受力校核都要以这份草图的尺寸边界作为依据。日常场地运营的娱乐型卡丁车，使用场景多为封闭铺装赛道，行驶过程中需要频繁完成急加速、急减速、连续过弯动作，底盘需要承受驾驶员体重、动力总成振动、路面冲击带来的多向载荷，因此草图绘制阶段就需要把各安装点的位置、主梁的走向、受力传递路径梳理清楚，避免后续三维建模阶段出现结构干涉或者强度不足的问题。从草图的结构布局来看，整体采用了等宽梯形的主框架设计，前部主梁收窄的结构是为了给转向机构留出足够的运动空间，

　　避免前轮在最大转角状态下与车架发生剐蹭，后部框架做了加宽处理，一方面是为了匹配动力总成、后桥的安装尺寸，另一方面可以拉宽后轮轮距，提升高速过弯时的侧倾稳定性，减少车辆侧翻的风险。草图中明确标注了各个安装点位的相对位置：前部预留的安装位对应转向立柱、前防撞梁、前轮摇臂的固定点，中部的平整区域是驾驶员座椅、安全带固定点、脚踏机构的安装区域，后部的集中安装位对应动力单元、后桥、后防撞结构、排气组件的固定位置，所有安装孔位的中心距都在草图中做了线性标注，后续三维建模时可以直接提取尺寸生成实体特征，不需要反复核对位置关系。设计思路上优先考虑了场地运营的维护便利性，主框架采用直梁拼接的结构走向，没有复杂的曲面弯梁，

　　加工时可以直接采用标准型材切割焊接，不需要定制特殊曲率的管材，既可以降低生产加工的成本，后期场地运营过程中如果出现车架局部变形，也可以直接切割更换对应段的型材，不需要整体更换车架，大幅降低运维成本。安装边界方面，草图中预留的尺寸充分考虑了通用配件的适配性：前轮轮距的预留尺寸适配市面常见的10寸卡丁车轮胎与转向节配件，后部动力安装位的孔位间距兼容主流的200cc、270cc单缸风冷汽油机安装尺寸，座椅安装位的长条孔设计可以适配不同体型的驾驶员调整坐姿，脚踏区域的预留空间可以同时容纳油门、刹车踏板的安装与行程运动，不会出现踏板踩到底时与车架碰撞的问题。受力传递的设计上，草图中主梁的走向完全遵循载荷传递路径，

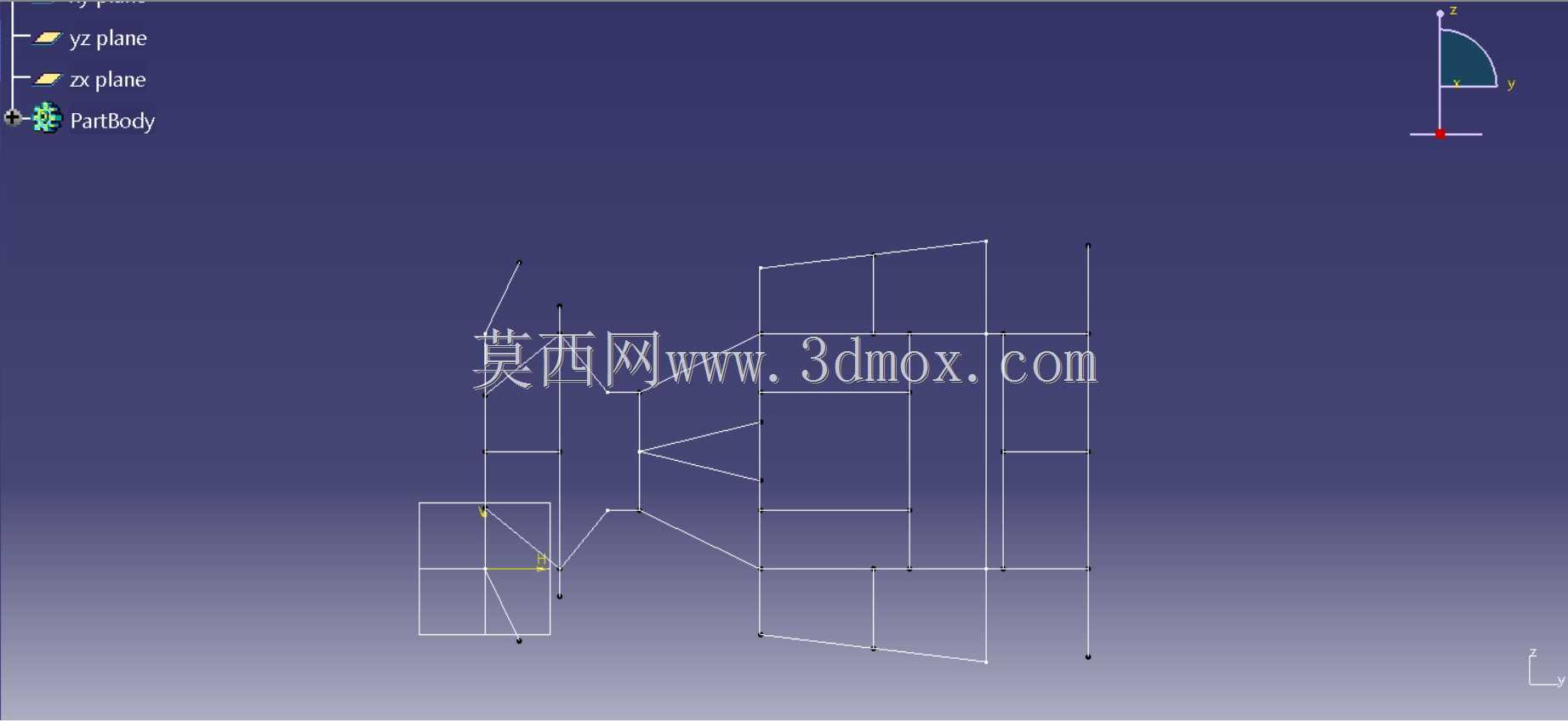

　　驾驶员的体重通过座椅安装点传递到两侧主纵梁，再通过纵梁分散到前后桥的安装位，过弯时的侧向载荷通过横梁传递到整个框架，避免局部应力集中，前后防撞梁的安装点直接与主纵梁连接，发生碰撞时冲击力可以直接通过纵梁分散，不会出现防撞梁脱落的情况。这份二维草图没有冗余的结构设计，所有线条对应的结构都有明确的功能指向，比如两侧的斜向加强筋对应车架的抗扭结构，在连续过弯车架发生扭转时可以提供足够的抗扭刚度，避免车架反复变形出现金属疲劳；中部的横向横梁除了作为座椅的安装支撑，还可以提升车架中部的抗弯强度，避免驾驶员坐入后车架中部出现下沉变形。对于三维建模从业者来说，这份草图的尺寸标注逻辑完全符合机械设计的标注规范，所有的定位尺寸都从同一个基准面出发引出，不会出现尺寸链闭合的问题，提取尺寸生成三维模型时不需要额外计算换算，可以直接根据草图线条绘制草图截面，通过拉伸、焊接特征快速生成车架的三维实体，后续还可以基于这个基础框架完成转向系统、动力系统、覆盖件的装配设计，也可以直接导入有限元分析软件，对不同工况下的车架受力情况进行仿真校核，优化管材壁厚与局部结构，在保证强度足够的前提下尽可能降低车架自重，提升整车的动力响应表现。
