乘用车车身二维轮廓线框设计草图

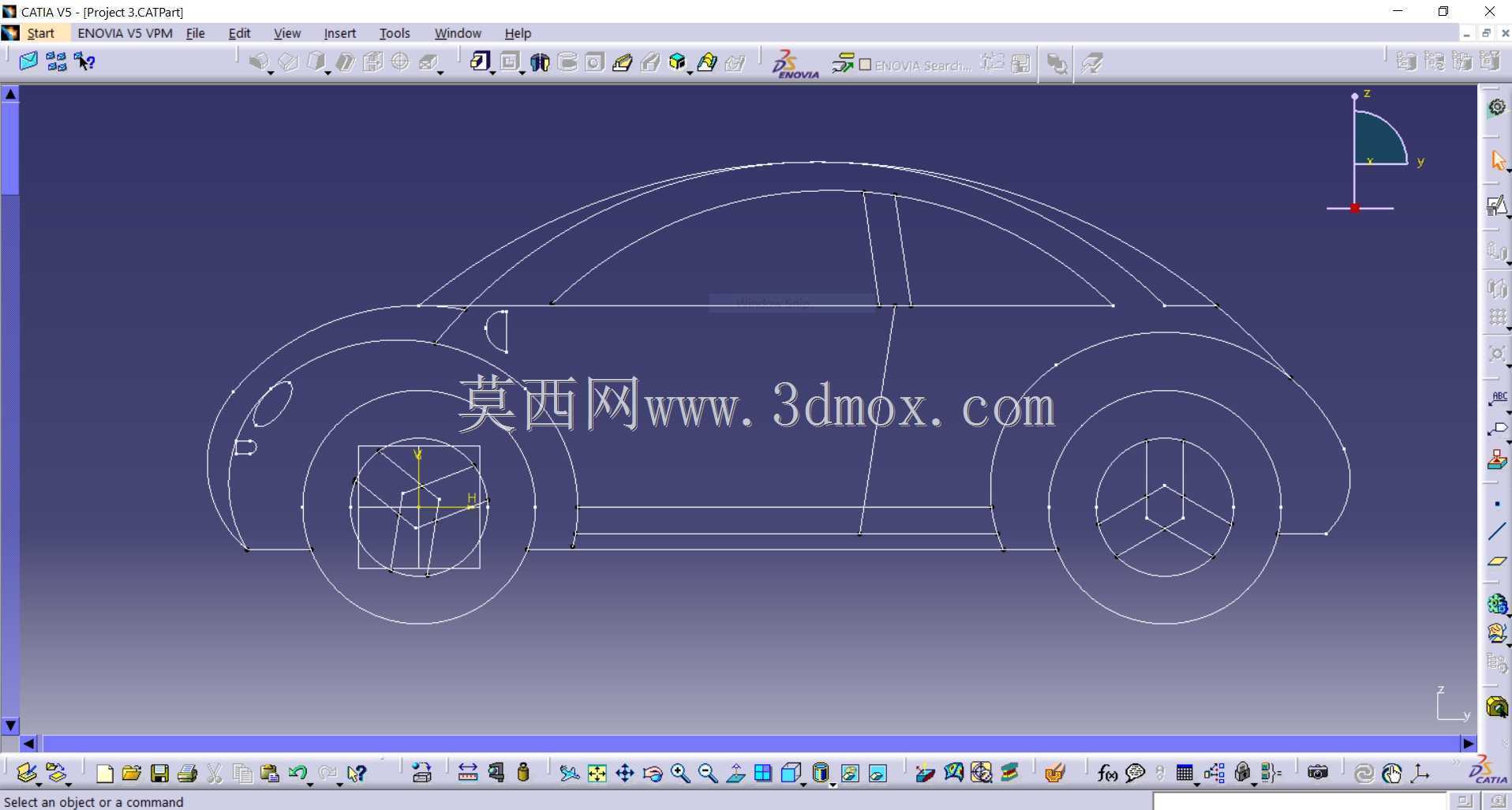

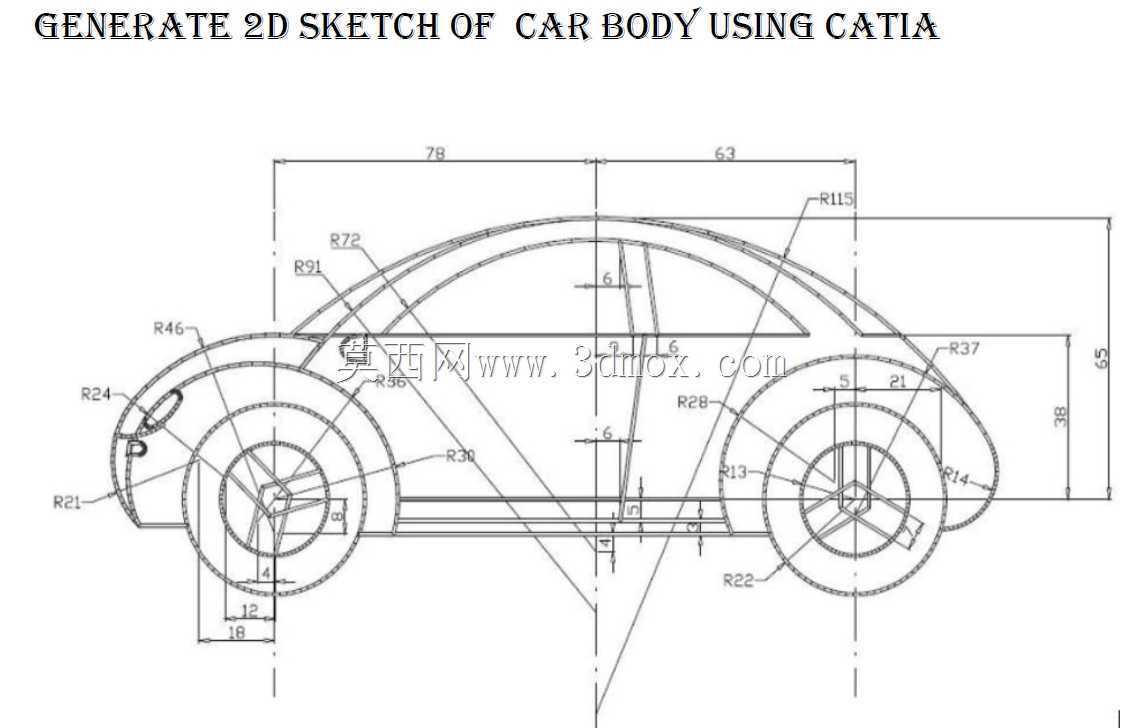

　　在整车正向开发的前期概念阶段，车身二维草图是衔接造型创意与工程可行性的核心载体，不同于后期精细化的A级曲面或三维数模，这类线框草图优先锁定整车的比例关系与硬点边界，为后续总布置、人机工程、结构设计环节提供最基础的参照基准。日常项目推进中，这类草图最先要匹配的是整车的轴距、轮距、前后悬长度这些核心硬点，轮包位置的圆弧曲率必须提前预留轮胎跳动的极限空间，不管是满载冲击还是转向最大角度，都不能出现轮胎与轮罩的干涉，这部分线框的绘制精度直接决定了后续底盘硬点调整的工作量，很多前期项目反复修改，往往就是最初草图阶段没有给底盘运动留出足够边界。从实际应用场景来看，这类二维草图不会直接用于生产制造，更多是在概念评审阶段供造型、总布置、底盘、车身各部门对齐需求，比如造型部门需要确认车身侧面的腰线走势、前后风挡的倾斜角度是否符合品牌家族化设计语言，总布置部门需要核对乘员舱的纵向空间是否满足人机要求，前排座椅的R点到顶棚的垂直距离、后排乘客的腿部空间余量，都能在草图的轮廓边界上做初步校核，甚至动力电池的布置空间、燃油箱的安装位置，也能依托这个外轮廓线框做前期的体积估算，避免后续三维建模阶段出现整体比例失调的问题。设计思路上，这类车身草图不会追求局部细节的极致精细，而是优先保证整体比例的协调，侧面轮廓的曲率变化要兼顾风阻系数要求，比如车顶线条从B柱之后的下滑角度，既要考虑后排乘客的头部空间，也要尽可能降低整车的风阻，减少高速行驶时的空气阻力；

　　前后保险杠的突出量要满足低速碰撞的法规要求，同时预留出雷达、摄像头、进气格栅的安装位置，前悬的长度还要匹配动力总成的布置空间，不管是前置前驱还是后置后驱的布局形式，都要在草图阶段给动力系统留出足够的安装边界，避免后续出现动力总成与车身纵梁干涉的问题。从安装边界的角度考量，草图里的每一段线框都对应着实际车身结构的安装极限，比如侧围外板的轮廓线，要提前考虑车门铰链的安装位置、车门玻璃的升降行程，玻璃完全降下之后不能超出侧围的内部边界，同时密封条的安装空间也要在轮廓线里预留出来，很多新手做设计时容易忽略密封件的厚度，导致后期数模阶段需要反复调整外轮廓，浪费大量的建模时间。轮眉位置的线框弧度，除了要匹配轮胎跳动的极限，

　　还要考虑轮眉装饰件的安装卡扣位置，预留足够的翻边宽度用于卡扣固定，避免后期安装时出现固定点不足、装饰件松动的问题。在日常的建模工作中，这类二维草图是三维建模的最佳参照底图，导入三维软件之后可以沿着线框绘制车身的关键截面线，比如Y0中心截面、门槛梁截面、A柱B柱的截面，通过这些截面线搭建车身的基础曲面框架，比凭空建模的效率高很多，也能更好地还原最初的造型比例。需要注意的是，草图里的线条虽然是简化的线框，但关键位置的尺寸比例不能出错，比如前后轮的直径要和选定的轮胎规格匹配，轴距尺寸要和平台的硬点要求一致，车门的分缝位置要兼顾铰链的布置和车门的开启角度，保证乘客上下车的空间足够，不会出现开门时磕碰周边障碍物的问题。另外，

　　这类草图在绘制时还要考虑车身的冲压工艺可行性，侧围外板的轮廓不能出现过小的圆角，否则冲压过程中容易出现开裂或者起皱的问题，腰线的曲率变化要尽可能顺滑，避免出现急剧的折角，既能降低冲压模具的加工难度，也能提升车身漆面的光影效果，让整车外观更有质感。对于结构设计从业者来说，拿到这类草图之后不要急于开始三维建模，首先要核对所有硬点尺寸是否符合项目的初始要求，把总布置给出的硬点参数和草图的轮廓做一一比对，确认轮心位置、R点位置、防火墙位置、后围板位置这些关键基准都没有偏差，再开始后续的曲面构建工作，能大幅减少后期的修改量。很多项目在前期阶段因为草图评审不严谨，等到三维数模建完才发现比例不对、空间不足，再回头调整轮廓，会牵扯到底盘、内饰、电气等多个部门的设计变更，严重拖慢项目的开发进度。
