经典菱形管材自行车承载车架结构

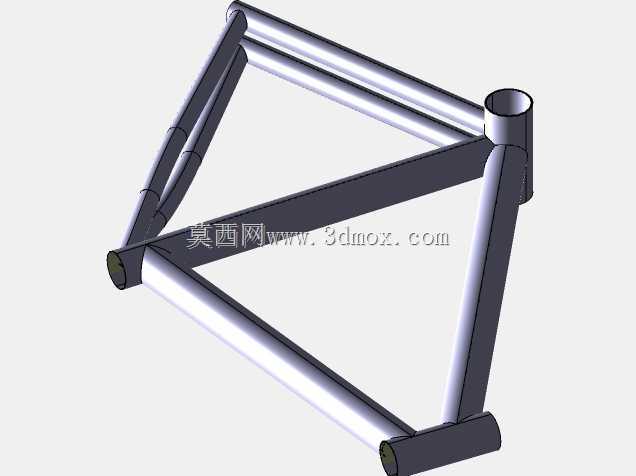

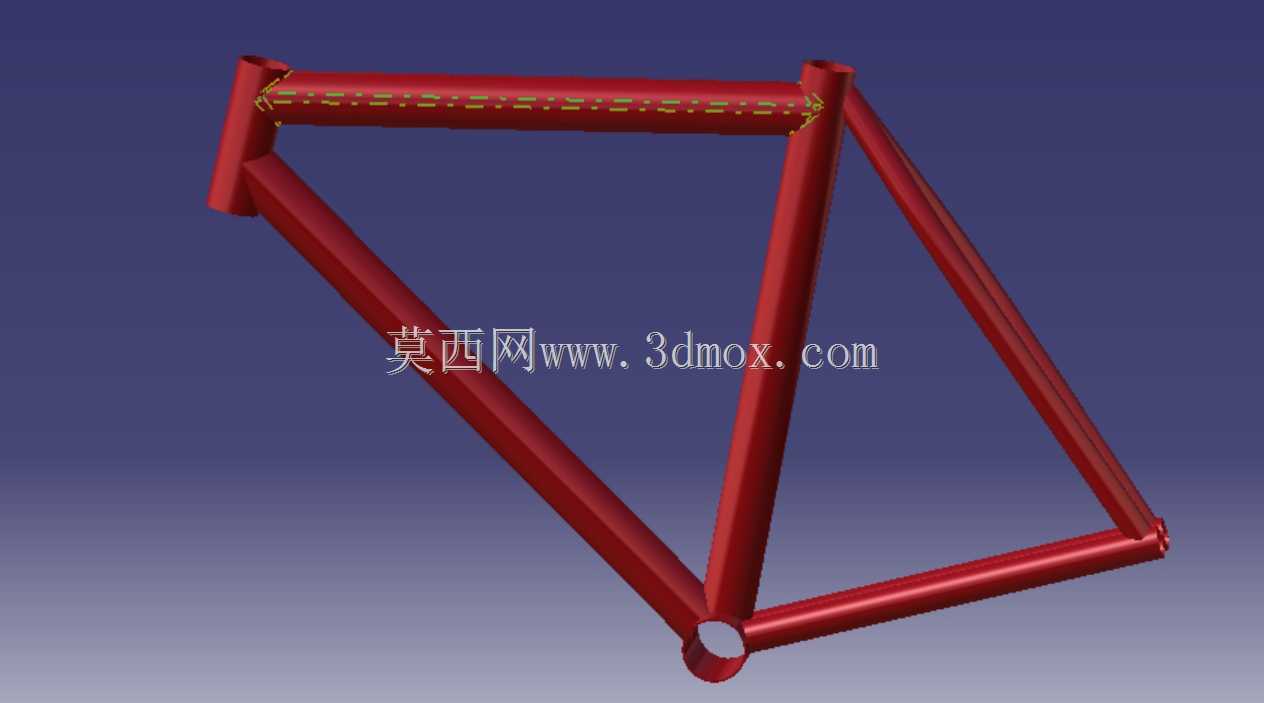

　　日常通勤、运动骑行场景中，车架是自行车核心承载基体，所有骑行载荷、部件安装定位都依托车架结构实现，这款菱形管材车架是民用通勤车、入门运动单车最常用的结构形式，适配城市铺装路面、轻度非铺装郊野路径的使用需求。从实际使用维度看，车架需要承接骑行者体重、踩踏动态载荷、路面颠簸冲击，同时为前叉、轮组、传动系统、制动组件、鞍座、车把等所有整车部件提供精准的安装基准，其结构刚度、强度冗余直接决定整车骑行稳定性与使用寿命。设计层面采用经典双三角菱形拓扑结构，上管、下管、立管、后上叉、后下叉通过五通、头管、后尾钩、鞍座安装位几个关键节点焊接成型，这种结构经过上百年的骑行场景验证，能以最少的管材用量实现最优的载荷传递效率：

　　踩踏时的扭矩通过五通节点分散到下管、后下叉，避免五通位置形变卸力；路面颠簸带来的竖向冲击通过后上叉、立管的微小形变缓冲一部分，剩余载荷传递到前叉、鞍座减震结构，不会直接刚性传递到骑行者身体。管材选用等径圆形金属管材，圆形截面的各向抗弯抗扭性能一致，加工、焊接工艺成熟度高，生产环节的品控难度低，适合批量量产。头管位置预留标准前叉碗组安装口径，适配常规28.6mm前叉上管，上下碗组的安装端面做了平行度公差控制，保证前叉转向顺滑无卡滞；五通位置采用标准螺纹五通规格，适配市面绝大多数方孔、花键中轴，安装端面的同轴度公差控制在0.05mm以内，避免中轴安装后出现偏摆，导致传动异响、曲柄转动卡滞的问题。

　　后叉开档尺寸匹配常规130mm/135mm轮组花鼓安装宽度，后尾钩位置做了可更换式结构预留，摔车时尾钩变形可单独更换，无需整体更换车架，降低后期维护成本。鞍座安装位预留标准鞍管夹安装口径，适配27.2mm常规鞍管，安装深度做了安全刻度线标识，避免鞍管插入深度不足导致立管受力断裂。安装边界层面，车架整体轴距适配26寸、27.5寸常规轮径，整车安装后前后轮中心距控制在1000-1050mm区间，兼顾城市骑行的灵活性与高速骑行的直线稳定性；下管与立管之间的空间预留了水壶架安装孔位，可适配标准两个水壶架安装，满足长距离骑行的储水需求；后下叉位置预留了碟刹安装座或者V刹安装柱，可适配不同制动形式的轮组组件，不需要额外做结构改装。

　　实际结构验证环节，这类管材车架需要通过垂直载荷疲劳测试、水平踩踏疲劳测试、侧向冲击测试，模拟十万次以上踩踏循环、一米高度跌落冲击的工况，保证焊缝位置、管材衔接位置不会出现裂纹、形变超差的问题。焊接环节采用氩弧焊工艺，焊缝位置做打磨平滑处理，避免应力集中，管材内壁做防锈处理，应对雨天骑行、潮湿环境下的锈蚀问题，延长车架整体使用寿命。不同于异型管、碳纤维车架的高成本定位，这类等径圆管菱形车架的生产门槛低、维修便利性高，是民用通勤单车、共享单车上应用最广泛的车架结构，其结构设计的冗余度足够应对日常使用中的各种误操作、轻度冲击，不需要特殊的维护保养，正常使用场景下使用寿命可达十年以上。结构建模过程中，需要重点管控各个管材衔接处的相贯线精度，保证焊接时管材贴合间隙控制在0.2mm以内，避免焊接缝隙过大导致的焊缝强度不足；各个安装孔位的位置度公差需要严格控制，保证后续整车装配时各个部件能顺利安装，不会出现孔位错位、部件干涉的问题。头管角度、立管角度、后叉角度的参数匹配直接决定整车骑行几何，71-73度的头管角度兼顾转向灵活性与直线稳定性，73度左右的立管角度保证踩踏时的发力效率，后下叉长度控制在420-430mm区间，兼顾爬坡发力的刚性与颠簸路面的滤震性能。
