可调节式机床活动颚夹紧支撑结构

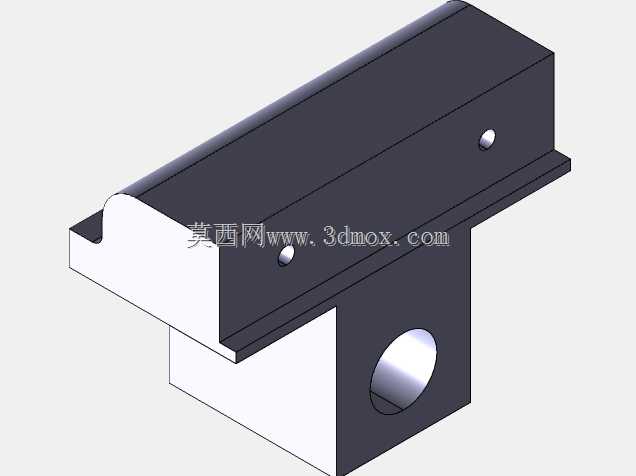

　　从结构设计逻辑来看，该活动颚采用L型一体式承载布局，上部的长条形平面为钳口安装基准面，预留的两个沉头安装孔用于固定可更换钳口板，日常加工中钳口板磨损后可直接拆卸更换，无需更换整个活动颚本体，降低工装维护成本；下部垂直伸出的支耳结构开设同轴通孔，用于与夹紧驱动机构的丝杠、推杆或者铰接销轴连接，将驱动端的直线运动转化为活动颚沿导轨方向的开合位移，支耳与上部主体的过渡位置做了加厚处理，避免大夹紧力作用下出现应力断裂。设计过程中需要重点控制安装基准面的平面度，以及下部铰接孔的轴线与基准面的平行度，若平行度超差，会导致活动颚开合过程中出现卡滞，夹紧时钳口面与工件接触不均，局部压强过大压伤工件表面。在机床装夹、工装夹具的实际应用场景中，这类活动颚结构是台虎钳、专用工装夹紧单元的核心执行部件，主要承担工件装夹时的动态位移传导、夹紧力均匀传递功能，区别于固定钳口的刚性限位，活动颚需要配合驱动机构完成开合动作，在夹紧行程内保证与工件接触面的贴合度，避免装夹应力集中导致的工件变形，尤其在异形件、薄壁件的机加工装夹环节，活动颚的结构精度直接影响工件的加工形位公差。

　　外形尺寸方面，上部钳口安装段的长度决定了单次装夹可覆盖的工件宽度范围，垂直支耳的高度需要匹配对应工装的导轨安装槽深度，保证活动颚在全行程移动时不会与工装底座发生干涉，铰接孔的直径需要与配套驱动件的销轴直径保持H7/f7的间隙配合，既保证转动顺畅，又避免间隙过大导致的夹紧晃动。实际装配时，活动颚的背部需要与工装的滑动导轨面贴合，导轨的导向间隙需要调整在0.02-0.05mm区间，间隙过大夹紧时会出现抬头现象，间隙过小则移动阻力增大，操作费力。

　　这类活动颚结构除了应用在常规台虎钳上，也可适配焊接工装、检测工装的夹紧单元，根据不同的夹紧力需求，可以调整主体的壁厚以及铰接孔的直径，大负载场景下可选用40Cr材料调质处理，轻载装夹场景则可选用45号钢正火处理，降低材料成本。结构上的圆弧过渡设计并非仅为外观考量，而是为了消除直角位置的应力集中，在频繁承受交变夹紧载荷的工况下，直角结构容易萌生疲劳裂纹，圆弧过渡可将局部应力峰值降低30%以上，提升部件的使用寿命。上部安装孔采用沉头设计，是为了让钳口板安装螺丝的头部不高出钳口基准面，避免装夹工件时螺丝与工件发生干涉，同时沉头孔的深度需要保证螺丝锁紧后头部完全埋入，不会影响钳口板的安装平面度。

　　下部铰接孔的端面需要做倒角处理，方便销轴装配时快速导入，也能避免孔口锐边划伤销轴表面，破坏配合面的粗糙度。在三维建模过程中，需要重点校验活动颚在最大开合行程、最小夹紧位置的空间边界，确保其移动过程中不会与工装的其他固定部件、驱动组件发生碰撞，同时要预留足够的钳口板安装空间，方便后期更换不同纹理、不同材质的钳口板，比如加工软质金属工件时可更换铜质钳口，加工粗糙毛坯件时可更换齿面淬硬钳口，无需改动活动颚主体结构即可适配不同的装夹需求。
