三角铰接式双耳连接支座结构设计

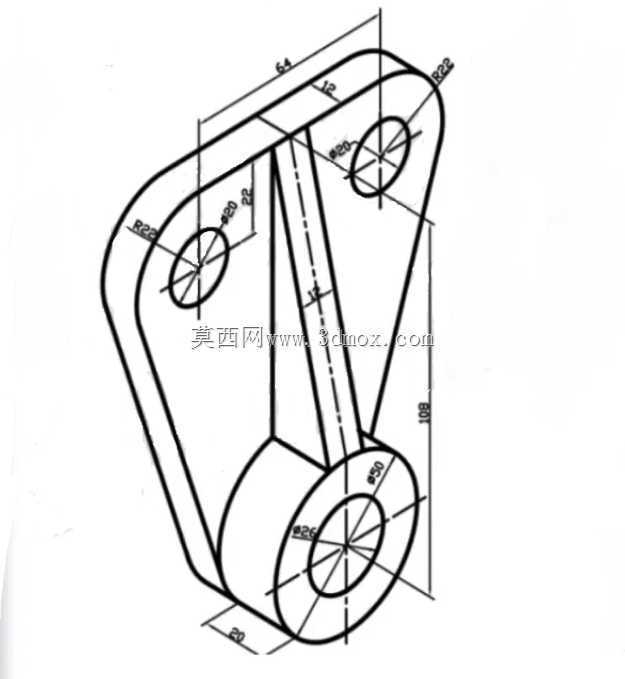

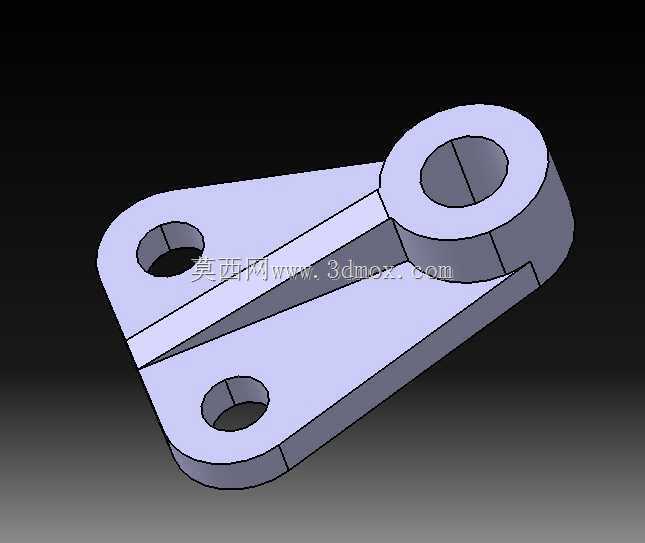

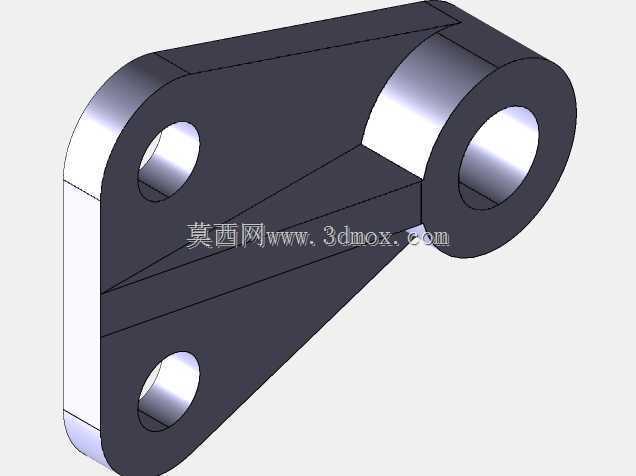

　　这类三角铰接式双耳连接支座，常见于中小型机电设备的连杆传动系统、低压输配电装置的内部构件支撑场景，也会出现在小型自动化输送线的摆臂铰接位置，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与小幅摆动工况下的支撑力，避免传动过程中出现构件错位、应力集中断裂的问题。从结构设计逻辑来看，整体采用三角板式主体加单端铰接筒的布局，三角结构本身具备优异的力学稳定性，三个安装点位的分布刚好形成稳定的受力三角形，当铰接端承受径向摆动力时，两个安装孔位可以将载荷均匀分散到固定基座上，不会出现单点受力过载的情况。主体板身做了等厚度设计，厚度取值匹配铰接筒的轴向长度，保证板身与铰接筒衔接位置的过渡圆角处应力分布均匀，

　　不会因为厚度突变产生应力集中，在往复摆动的疲劳工况下能有效延长零件使用寿命。铰接端的筒状结构做了贯通孔设计，孔的内径与配套铰接销轴采用间隙配合，配合公差选取基孔制H8/g7，既保证销轴转动时的灵活性，又不会因为配合间隙过大产生摆动窜动，筒身的外径取值满足径向抗剪强度要求，按照常规Q235材料的抗剪强度计算，该尺寸可以承受不低于12kN的径向剪切载荷，覆盖多数中小型传动机构的载荷需求。两个安装孔位分布在三角板的远端，孔中心距经过严格校核，保证安装后铰接端的转动中心与配套构件的运动轨迹完全匹配，不会出现运动干涉；安装孔的内径适配常用的内六角圆柱头螺栓，孔位周边没有做额外的沉头设计，说明该零件安装时是从板身背面穿入螺栓，正面靠螺母锁紧，

　　或者板身背面直接贴合安装基座的定位面，靠螺栓预紧力实现固定。板身中间的三角形镂空结构，是在保证整体结构强度的前提下做的轻量化设计，去除了非受力区域的多余材料，既降低了零件自身重量，减少摆动过程中的惯性力，也减少了加工过程中的材料去除量，降低铣削加工的工时成本。铰接筒与三角板的衔接位置做了圆弧过渡，没有采用直角衔接，避免了直角位置的应力集中，同时在加工时可以采用一体化铣削成型，不需要额外焊接拼接，整体零件的结构强度更高，也避免了焊接变形带来的尺寸误差。从安装边界来看，零件的整体外轮廓尺寸控制在紧凑型区间，铰接筒的轴向长度不超过板身厚度的1.5倍，安装后不会占用过多的设备内部空间，两个安装孔的中心连线与铰接孔中心的垂直距离经过优化，

　　保证铰接摆动时的力臂长度符合传动比要求，不会出现力臂过长导致构件受力过大，或者力臂过短导致传动效率不足的问题。在实际应用场景中，这类零件如果用在交流稳压设备的内部调压机构上，就是连接调压摆臂与驱动连杆的关键铰接件，承担调压过程中摆臂往复摆动的传动载荷，因为稳压设备的调压动作频率不高，但对动作可靠性要求极高，所以这类零件的结构稳定性直接影响调压机构的动作精度，不会出现调压卡位、接触不良的问题；如果用在小型输送线的挡料摆臂上，该支座作为摆臂的固定铰接点，要承受物料经过时的撞击载荷，三角结构的稳定性刚好可以抵消侧向撞击力，避免支座变形导致挡料位置偏移。设计过程中需要重点校核三个孔位的位置度公差，尤其是铰接孔与两个安装孔的相对位置，位置度公差控制在0.05mm以内，保证安装后铰接转动的同轴度，避免销轴转动时出现卡滞；同时板身的平面度公差控制在0.03mm以内，保证安装时与基座表面完全贴合，不会出现安装倾斜导致的附加载荷。零件的边角位置都做了小倒角处理，去除加工毛刺，避免安装过程中划伤操作人员，也不会因为尖锐边角产生应力集中点。整体结构没有复杂的曲面特征，所有特征都可以通过三轴铣床一次装夹加工完成，加工工艺性好，适合批量生产，不需要特殊的工装夹具，普通的平口钳装夹就可以完成所有铣削、钻孔、镗孔工序，加工成本可控。
