带握柄偏心压紧操作手柄结构设计

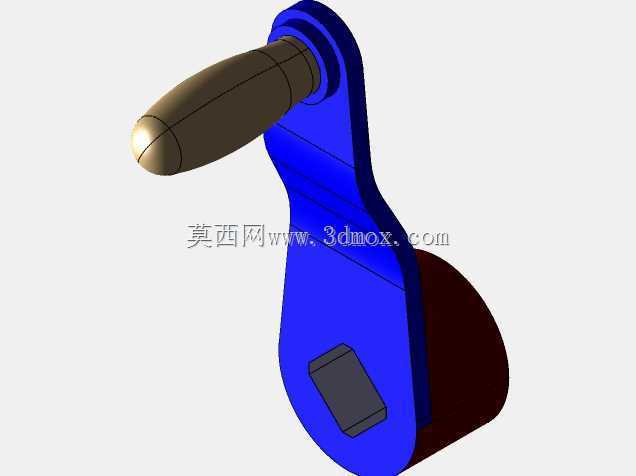

　　这款偏心压紧操作手柄，是工装夹具、小型工位器具上常用的手动操作执行构件，日常在生产线旁的定位工装、小型检测治具、工位周转载具上都能见到它的应用场景，主要作用是通过手动扳动握柄，带动偏心轮结构完成对工件的快速压紧与松开，相比螺纹旋紧的压紧结构，它的操作行程更短，单次扳动即可完成锁紧动作，能大幅降低工位操作的重复动作强度，适合高频次的工件装夹作业场景。从结构设计逻辑来看，整个构件分为三个功能段：最左端的偏心基座是核心功能段，内部加工有方形安装孔，用来和配套的偏心转轴配合传递扭矩，基座外圆做了偏心轮廓设计，当握柄扳动到锁紧工位时，偏心轮廓的最远点会压在工装的支撑基准面上，通过过盈压紧力实现工件的固定，偏心距的取值经过反复校核，

　　既保证锁紧状态下有足够的自锁摩擦力，不会因为设备运行的振动出现松脱，又能保证松开状态下有足够的间隙方便工件取放，不会出现刮蹭工件表面的问题。中间的连接臂是力传递段，采用了变截面的流线型轮廓，从偏心基座端的宽截面逐步过渡到握柄安装端的窄截面，这种设计一方面是优化力的传递路径，让扳动握柄时的力矩能平稳传递到偏心基座上，避免应力集中在连接拐角处出现断裂风险，另一方面也能减少不必要的材料冗余，在保证结构强度的前提下降低构件整体重量，让手动操作时的手感更轻盈，不会出现笨重的滞涩感。连接臂上的加强筋设计也做了针对性优化，筋条的走向和受力方向完全一致，在扳动受力最大的拐角位置做了圆弧过渡，避免铣削加工时出现应力集中的缺口，

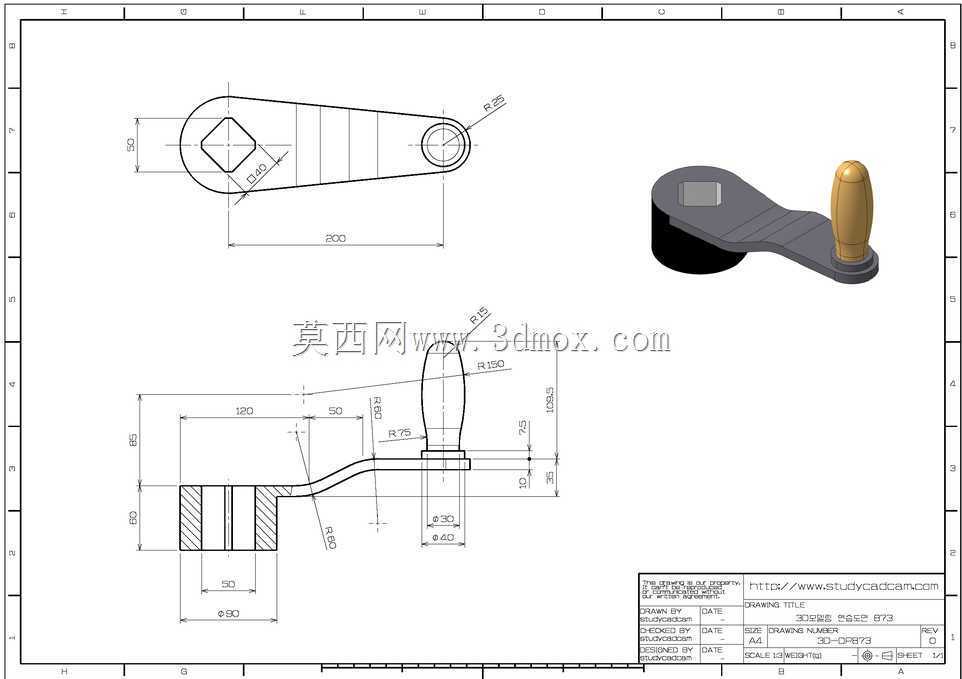

　　同时也能提升零件的抗疲劳强度，应对长期反复扳动的交变载荷。最右端的握柄段是人机交互部分，采用了符合人体工学的椭球形轮廓，表面做了圆弧过渡处理，没有尖锐的棱角，手握持的时候能和掌心自然贴合，扳动时的受力更均匀，不会出现硌手的问题，握柄和连接臂的连接位置做了定位轴肩设计，装配时能快速定位，保证握柄安装后不会出现转动松脱的问题，握柄的长度取值也经过实际操作验证，既保证扳动时的力臂足够长，操作人员不需要施加太大的力就能完成锁紧动作，又不会因为长度过长导致操作时和周边工装构件出现干涉。从安装边界尺寸来看，整个手柄的总长度控制在200mm范围内，偏心基座的外径为55mm，方形安装孔的对边尺寸为19mm，握柄的最大直径为15mm，

　　整体安装后突出工装基准面的高度不超过75mm，这个尺寸边界能适配绝大多数小型工装的安装空间，不会因为尺寸过大占用过多的工位操作空间，也不会因为尺寸过小导致操作力不足。在细节设计上，偏心基座的压紧面做了表面淬火处理，提升表面的耐磨性能，因为长期和工装基准面摩擦，如果硬度不足很容易出现磨损凹陷，导致锁紧行程出现偏差，影响压紧可靠性；连接臂的表面做了喷砂氧化处理，既能提升表面的抗腐蚀能力，也能让外观质感更均匀，没有加工残留的刀痕；握柄部分可以根据使用场景选择金属材质或者工程塑料材质，在有油污的作业场景下选用金属材质更耐油污腐蚀，在需要绝缘的作业场景下选用工程塑料材质能满足绝缘防护要求。实际应用中，这类手柄常和快速夹钳、定位支座配套使用，在焊接工装、装配治具、木工夹具、小型检测设备上都有广泛的适配性，设计时充分考虑了不同场景的安装兼容性，方形安装孔可以根据配套转轴的尺寸做小幅调整，不需要改动整体的外形轮廓就能适配不同规格的偏心轴，降低了衍生型号的设计成本。整个零件的建模过程遵循了机械加工的工艺要求，所有的拐角位置都预留了加工退刀槽，所有的配合尺寸都标注了合理的公差范围，偏心轮廓的曲线采用了圆弧过渡，没有不规则的自由曲面，不管是采用铣削加工还是压铸成型，都能很方便地完成加工制造，不需要特殊的定制刀具，能有效控制零件的加工成本。
