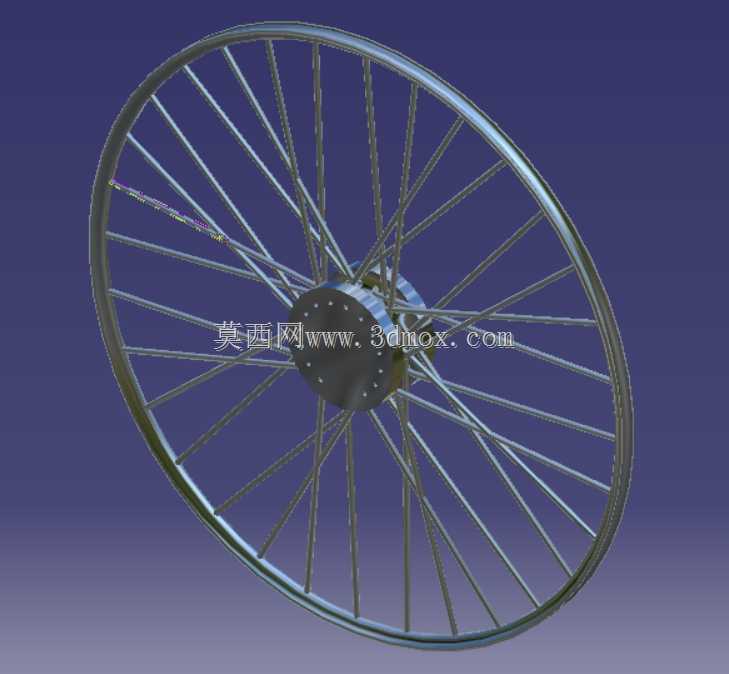

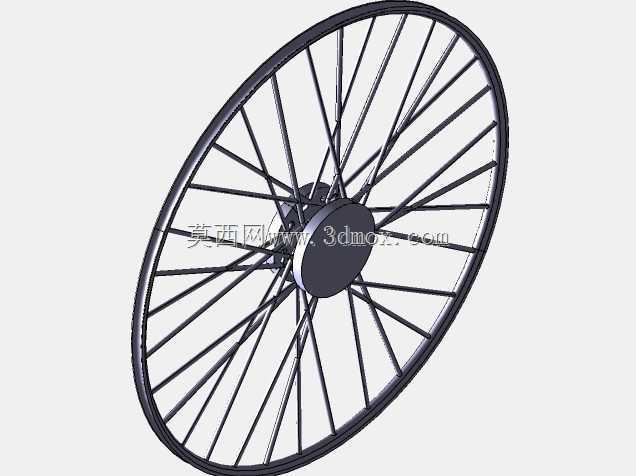

辐条式自行车轮组三维结构设计

　　日常通勤、运动骑行场景下的自行车轮组，是直接决定骑行平顺性、载荷承载能力与传动效率的核心行走部件，这套辐条式轮组的三维结构完全围绕实际使用中的受力特性搭建，没有冗余的装饰性结构。从实际装车的边界条件来看，轮组的径向安装尺寸需要匹配对应规格的外胎与车架开档间距，轴向的花鼓安装位需要与前叉或后叉的 dropout 卡槽精准契合，花鼓中心的轴孔尺寸要适配标准快拆轴或桶轴的直径，保证安装后轮组的转动同轴度误差控制在合理范围内，避免骑行中出现偏摆、蹭刹的问题。设计过程中优先考虑了轮组的受力传导路径：骑行时的垂直载荷从地面通过轮辋传递到辐条，再由辐条均匀分散到花鼓壳体最终传导到车架，因此辐条的排布采用了交叉编法的结构逻辑，

　　每根辐条的张紧力在建模时按照实际装配的预紧状态做了结构匹配，既保证垂直方向的载荷承载能力，也能应对骑行中转向、制动时产生的侧向力，避免轮组在侧向受力时出现过大形变。轮辋部分的截面采用了常规的双层圈结构设计，内侧的辐条孔位做了加厚处理，避免长期使用中辐条拉力造成孔位开裂，轮辋的外缘尺寸匹配标准 clincher 外胎的安装需求，胎唇卡槽的深度与宽度按照通用规格设计，保证外胎安装后不会在低气压状态下出现脱胎的风险。花鼓部分的结构分为壳体、轴承安装位、辐条法兰盘几个核心部分，两侧的法兰盘直径根据辐条的交叉角度做了匹配设计，法兰盘上的辐条孔位按照编圈的角度做了均匀分布，保证每根辐条的安装角度一致，张紧力均匀；

　　花鼓内部的轴承安装位预留了标准轴承的压装公差，保证轴承压装后不会出现松旷，同时轴芯的通孔尺寸适配不同规格的轴杆，满足不同车型的安装需求。这套轮组的结构设计没有采用特殊的非标规格，所有安装边界都符合通用自行车的尺寸标准，既可以用于常规城市通勤车的前轮组配置，也可以通过调整辐条数量、花鼓结构适配入门级运动自行车的使用需求。建模过程中对每个部件的装配关系做了精准匹配，辐条与轮辋、花鼓的连接位置没有出现干涉，轮组转动时所有部件的运动路径都做了校验，避免实际装配后出现部件摩擦的问题。从实际使用的角度出发，这种辐条式结构相比一体轮组拥有更好的减震性能，辐条的弹性可以过滤一部分路面传来的微小震动，提升骑行的舒适度，

　　同时在单根辐条出现损坏时可以单独更换，维护成本远低于一体成型轮组，适合日常高频使用的通勤场景。设计时也考虑了制动系统的适配，轮辋的侧壁预留了圈刹的摩擦面宽度与平整度要求，如果是适配碟刹版本的轮组，花鼓的一侧可以直接加装碟刹座安装位，不需要改动轮组的主体结构，具备不错的结构通用性。
