直列四缸曲柄活塞动力输出结构

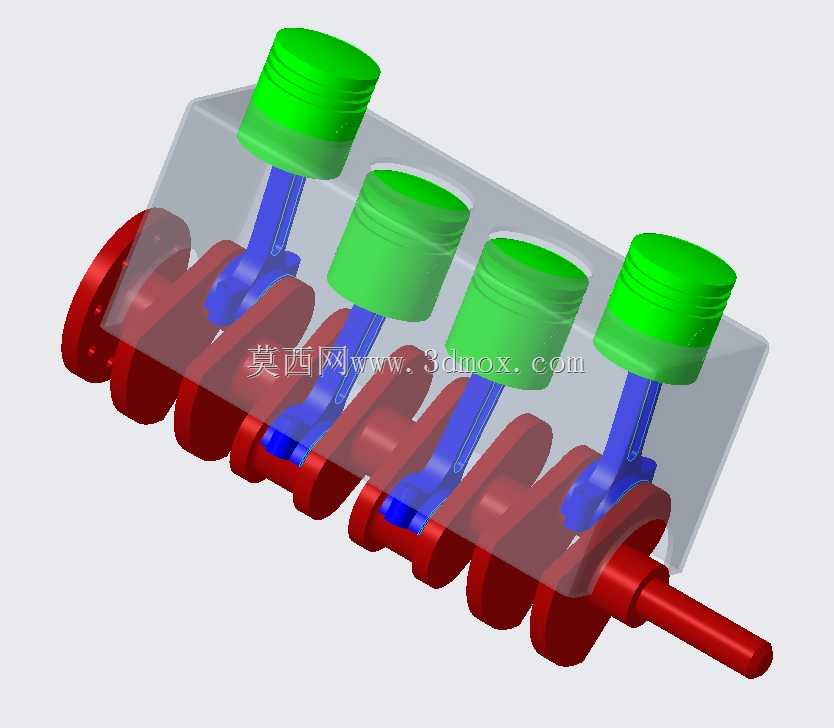

这套直列四缸动力转换结构，是往复式内燃机核心做功单元的具象化呈现，日常做动力系统选型、教学演示或者原理验证时，这类结构的三维数模能帮从业者快速理清各部件的运动干涉边界，不用反复搭试验台架就能完成前期运动仿真校核。从实际应用场景看，这类结构广泛覆盖小排量乘用车动力单元、小型通用发电机组、农用机械动力端，只要是靠燃油燃烧膨胀推动活塞做往复运动、再转换为旋转扭矩输出的设备，核心做功段都离不开这套机构的逻辑支撑。

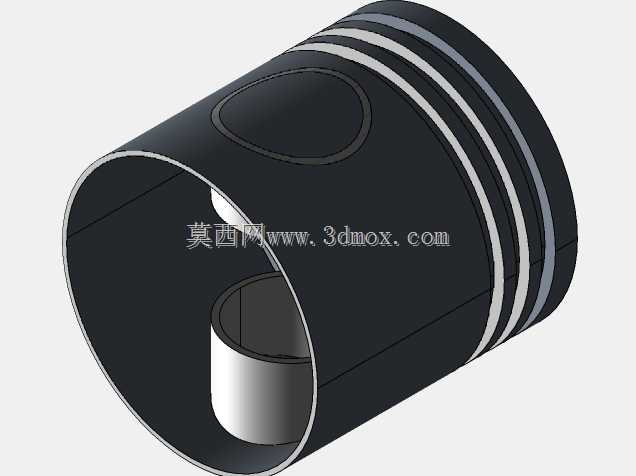

先看各部件的功能匹配逻辑：四个活塞沿气缸轴线做等间距往复直线运动，活塞头部的环槽结构预留了气环、油环的安装位，建模时特意保留了环槽的径向深度与轴向宽度公差带，实际生产中这个位置的尺寸精度直接影响气缸密封性，要是间隙过大容易出现窜气烧机油，间隙过小则会在热态下出现活塞卡滞拉缸。活塞销座的位置做了偏心偏移设计，这是实际工程中常用的优化手段，能抵消活塞换向时对气缸壁的侧向敲击力，降低冷态运转的敲缸噪声，建模时把偏心量控制在0.8-1.2mm的常用区间，符合小排量动力单元的设计惯例。

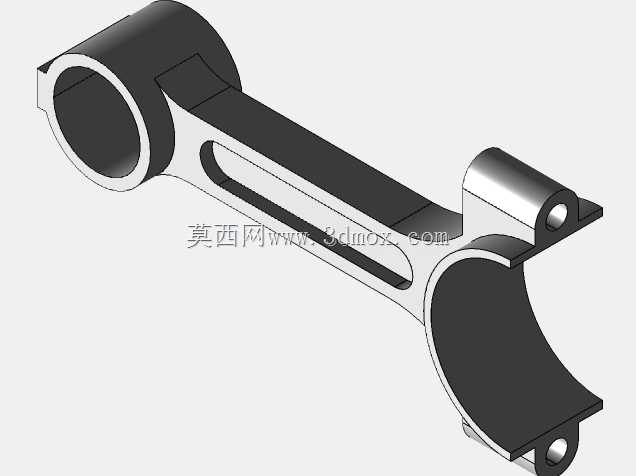

连接活塞与曲轴的连杆部件，杆身采用了工字形截面设计，相比等直径圆截面，同等重量下抗弯截面模量提升30%以上，能承受活塞做功瞬间传递的爆发压力，同时降低往复运动惯量，减少高转速下的惯性力损耗。连杆大头做了剖分式结构设计，配套的轴瓦安装位预留了0.02-0.05mm的过盈量，保证轴瓦装配后不会随曲轴转动出现蠕变移位，连杆小头的铜套安装位也做了对应的公差预留，匹配活塞销的浮动安装需求。

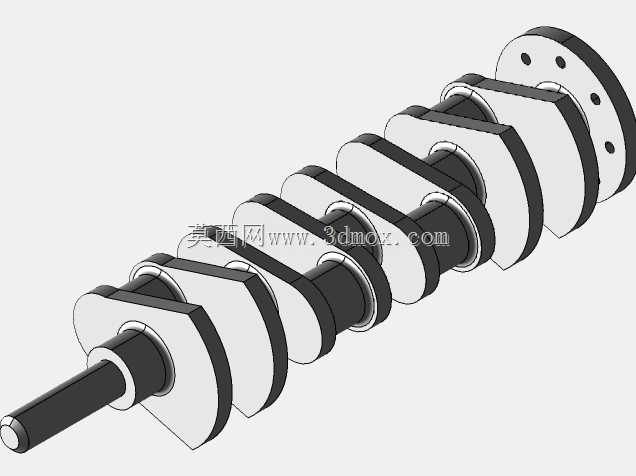

曲轴部分采用了全支撑设计，四个曲柄销对应四个连杆安装位，相邻曲柄销的相位角差180度，保证四个活塞的做功行程均匀错开，输出扭矩的波动幅度控制在合理区间，曲轴的平衡块结构完全覆盖曲柄销与连杆大头的旋转惯量，建模时平衡块的重心位置经过反复调整，能抵消一阶往复惯性力的70%以上，减少整机运转时的振动传递。曲轴前端的动力输出轴段预留了皮带轮、正时齿轮的安装键槽，后端的法兰结构匹配飞轮安装定位，各主轴颈的同轴度公差在建模时按IT6级精度设定，符合量产动力单元的加工精度要求。

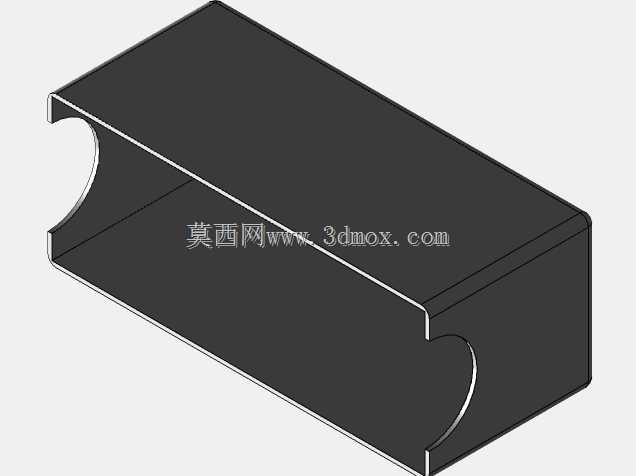

外部的气缸体结构采用了半透明示意处理，主要是为了直观展示内部活塞的运动行程，实际生产中这个部分会采用铸铁或者铸铝材质，缸套与缸体的过盈配合量、冷却水腔的流道空间都需要在后续细化设计时进一步调整，当前模型里的气缸中心距按小排量机型常用的78mm设定，缸径预留了72mm的安装边界，活塞行程设定为80mm，整体动力单元的横向安装尺寸控制在320mm以内，纵向尺寸从曲轴前端到飞轮端预留了280mm的空间，高度方向从曲轴油底壳安装面到气缸盖安装面控制在210mm，能适配多数前置前驱乘用车的机舱安装边界，也能满足小型发电机组的机架安装尺寸要求。

做这类结构的三维建模时，最容易出问题的是运动干涉校核：比如活塞运行到上止点时，活塞顶部与气缸盖的燃烧室间隙要控制在0.8-1.2mm，间隙太小容易出现活塞顶气门的故障，间隙太大则会导致压缩比降低，动力输出不足；连杆摆动到最大角度时，杆身与气缸套下沿的间隙要预留2mm以上，避免高转速下连杆摆动碰擦缸套；曲轴转动时平衡块与曲轴箱内壁的间隙也要预留3mm以上，给机油飞溅、热态膨胀留出足够空间。这套模型在建模阶段就已经完成了全行程运动仿真验证，各部件的运动间隙都符合工程设计规范，不管是用来做教学演示的原理展示，还是作为动力单元设计的基础数模做二次细化，都能省去前期基础结构搭建的时间，直接进入参数优化、细节设计的环节。

从设计思路上看，这套结构没有追求过于激进的参数设定，所有尺寸、配合关系都采用量产机型的成熟方案，容错空间大，适配性强，不管是调整缸径行程改做不同排量的动力单元，还是简化部分结构做教学用的原理模型，都能快速调整参数完成适配，不用推翻原有结构逻辑重新设计。
