OEM燃油泵支架配套安装套筒结构

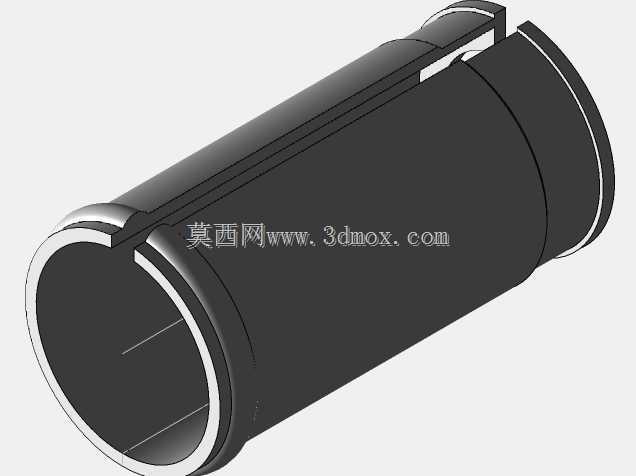

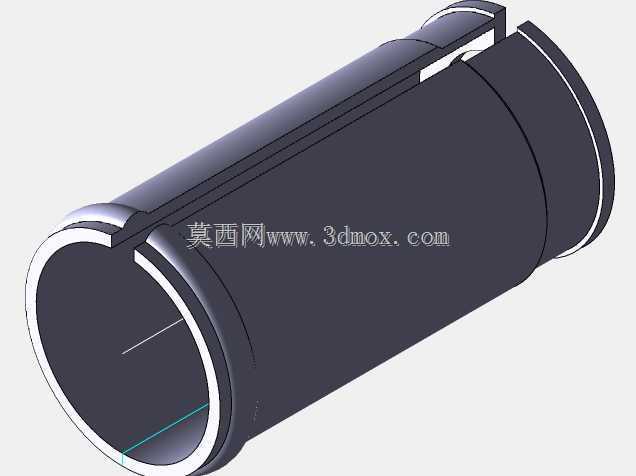

　　在售后燃油系统替换维修场景中，这类套筒结构是衔接燃油泵与原厂OEM支架的核心适配部件，很多维修场景里售后替换的燃油泵和原厂支架的安装位存在公差偏差，没有适配套筒的话，泵体装上去会出现同轴度偏差，运行时产生振动异响，严重的还会磨损泵体外壳、导致燃油管路密封失效出现渗漏。从结构设计逻辑来看，这个套筒采用整体薄壁圆筒构型，两端做了阶梯式的止口结构，一端用来卡入OEM支架的预设安装卡槽，另一端用来承托燃油泵的外壳定位环，筒身侧面开的轴向缺口不是工艺瑕疵，是特意预留的安装让位结构——安装的时候可以借助这个缺口产生微小的弹性形变，让套筒能顺利卡入支架的环形安装位，同时缺口还能给燃油泵的线束接头、燃油进出管接头留出走线走管的空间，避免装配时挤压管线造成破损。

　　做这个结构的三维建模的时候，首先要卡准的是内外径的尺寸边界：内径要和售后燃油泵的外壳外径保持小间隙配合，间隙控制在0.1-0.2mm之间，既保证泵体能顺利推入套筒，又不会因为间隙过大导致泵体在套筒内晃动；外径要匹配OEM支架的安装孔内径，采用过渡配合的公差带，保证套筒压入支架后不会出现松脱移位。筒壁的厚度要兼顾结构强度和安装空间，不能做太厚，不然会挤占支架内部的安装空间，导致周边的线束、管路布置空间不足，也不能做太薄，不然长期受车辆行驶的振动冲击，筒壁容易出现形变开裂，失去定位固定的作用。两端的止口台阶高度要精准匹配支架和泵体的卡槽深度，台阶的端面要做倒角处理，避免装配时锐边割伤安装人员的手，也能减少压装时的阻力，让装配过程更顺畅。

　　从实际使用的工况来看，这个套筒长期处于车辆底盘附近的工作环境，要耐受温度交变、路面溅水、油污侵蚀，所以结构设计上没有多余的薄弱凸起，整体是连续的圆筒受力结构，应力分布均匀，不会出现局部应力集中导致的断裂问题。筒身的缺口边缘做了翻边强化处理，避免缺口位置因为应力集中出现裂纹扩展，同时翻边结构还能起到辅助定位的作用，卡入支架对应的凸台位置后，能防止套筒在支架内发生周向转动，保证燃油泵的安装角度始终符合设计要求，进出油口的位置不会出现偏移，和燃油管路的对接精度得到保障。

　　建模过程中要特别注意安装边界的校核：套筒压入支架后，端面的突出高度要和泵体插入后的定位尺寸匹配，保证泵体装到位后，泵体的固定卡扣能顺利卡入支架的锁止位，不会因为套筒长度过长导致泵体装不到位，也不会因为套筒长度过短导致泵体轴向窜动。另外筒身的让位缺口的宽度和深度要根据实际燃油泵的接头尺寸来确定，缺口宽度要比接头的最大外径大2mm以上，给装配留出调整余量，缺口的轴向长度要覆盖接头的整个安装区域，避免套筒壁和接头发生干涉。很多维修人员在替换燃油泵的时候容易忽略这类适配套筒的作用，直接把泵体硬塞进原厂支架，结果要么装不到位导致密封不严，要么泵体固定不牢运行时磨损，这类适配套筒的存在就是为了填补售后配件和原厂安装位之间的尺寸差，在不需要改动原厂支架结构的前提下，就能完成售后燃油泵的可靠安装，大幅降低维修改装的难度，也能提升替换后燃油系统的运行可靠性。

　　从结构工艺性来看，这个套筒如果采用量产的话，适合用冲压或者工程塑料注塑成型，建模的时候要预留出成型的拔模斜度，内壁和外壁的拔模角度控制在0.5度以内，既方便脱模，又不会影响配合面的尺寸精度。两端的倒角要做成R角或者C角，避免锐边在装配时刮伤泵体的防腐涂层，也能提升安装过程的顺滑度。整个结构没有复杂的曲面特征，都是规则的回转体加局部缺口结构，建模的时候可以先绘制回转截面生成基础筒体，再通过拉伸切除做出侧面的让位缺口，最后对边缘做倒圆角处理，建模过程中要随时核对各个配合尺寸的公差，保证和支架、泵体的配合关系符合装配要求，避免出现干涉或者间隙过大的问题。
