带安装支座的衬套轴承装配结构

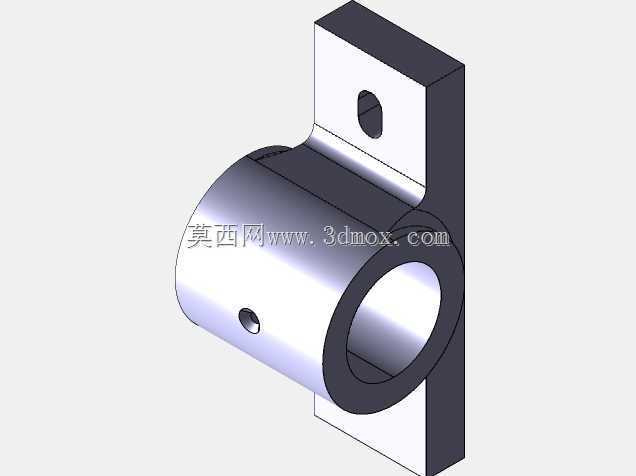

　　在各类需要轴系回转支撑的机电设备结构中，这类带一体式安装支座的衬套轴承组件是应用频次极高的基础支撑部件，尤其常见于需要对回转轴件提供径向支撑、同时要求安装定位便捷的工位场景，比如小型输送线的从动辊支撑、调压设备内部的调节转轴支撑、工装夹具的铰接轴定位等场景，都能见到这类结构的实际应用。不同于分体式的轴承座与轴套组合结构，这款组件将安装法兰支座与衬套本体设计为一体式装配结构，省去了分体结构装配时的同轴度调校环节，能有效降低现场安装的调试难度，同时减少配合面之间的累积装配误差，提升轴系运转时的支撑稳定性。从结构设计逻辑来看，组件的安装支座部分采用立式直板法兰结构，法兰板上开设长圆形安装孔，这种孔型设计并非随意选择，

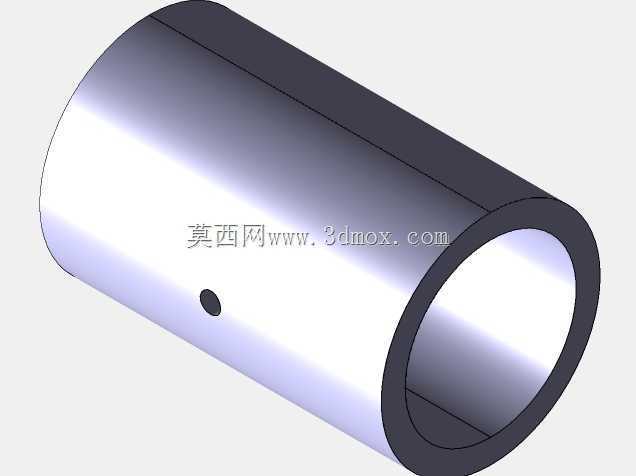

　　而是考虑到实际安装时的位置公差补偿需求——当安装基座上的固定螺栓孔存在小范围位置偏差时，长圆孔可以提供沿孔长方向的调整余量，避免出现孔位不对中无法装配的问题，同时也能在轴系初次安装时提供小范围的位置微调空间，方便调整轴与传动部件的啮合或对接精度。衬套部分采用空心圆筒结构，内孔为轴件的配合接触面，设计时需要根据适配轴径确定公差带，通常选用间隙配合公差，保证轴件在衬套内可以灵活回转，同时控制径向间隙在合理范围内，避免轴系回转时出现过大的径向窜动。衬套筒壁上开设的径向小孔，主要用于润滑介质的注入，日常维护时可以通过这个小孔向衬套与轴的配合面加注润滑脂，减少配合面之间的干摩擦，延长部件的使用寿命。从安装边界尺寸来看，

　　法兰支座的厚度需要满足安装螺栓的沉头或螺母压紧的强度要求，避免螺栓锁紧时法兰板出现变形；衬套的轴向长度则需要根据支撑轴的径向载荷大小确定，足够的轴向配合长度可以分散轴件传递的径向载荷，降低配合面的接触压强，减少衬套内壁的磨损速率。衬套与法兰支座的连接位置采用圆弧过渡结构，而非直角衔接，这种设计是为了降低应力集中系数——当轴件承受径向载荷时，连接位置是应力集中的高发区域，圆弧过渡可以有效分散该位置的应力，避免长期受载后出现焊缝开裂或者本体断裂的问题。在实际建模过程中，这类组件需要先确定适配的轴径参数，再反向推导衬套的内外径尺寸，之后根据安装空间的限制确定法兰板的外形尺寸与安装孔的位置、孔型，同时要兼顾加工工艺性：

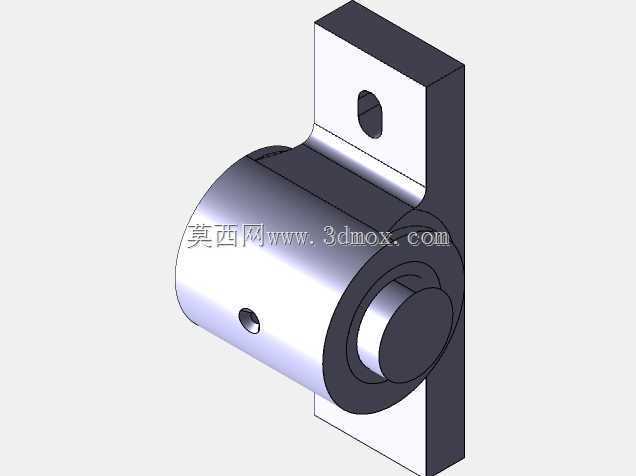

　　法兰板的平面需要保证足够的平面度，确保安装时与基座表面贴合紧密；衬套的内孔需要保证圆柱度，避免轴件回转时出现卡滞；各锐边位置都需要做倒角处理，既可以去除加工毛刺，也能避免安装时划伤操作人员或者配合零件。这类组件在实际选型替换时，需要重点核对几个核心参数：一是衬套内孔的直径与配合公差，确保与适配轴径匹配；二是安装法兰的孔位中心距与孔型，确认可以适配现有安装基座的螺栓位置；三是衬套的轴向长度与法兰板的总高度，确认安装后不会与周边其他零部件出现运动干涉。不同于标准滚动轴承，这种衬套式轴承组件结构更简单，制造成本更低，同时具备更好的抗冲击载荷能力，在低速、重载、回转频率不高的轴系支撑场景中，相比滚动轴承有着更长的维护周期与更低的更换成本，因此在各类工业设备的非高速轴系支撑工位得到了广泛应用。建模时还需要考虑装配关系的合理性，衬套与法兰支座的配合面需要设置合理的过盈量或者焊接连接结构，确保长期受载时衬套不会与法兰支座出现相对转动，导致支撑失效；安装孔的位置需要与衬套内孔的轴线保证足够的位置度公差，避免安装后轴系出现偏斜，导致轴件运转时承受额外的弯曲应力，影响整个轴系的使用寿命。
