教学用锥形铅坠机械结构三维设计

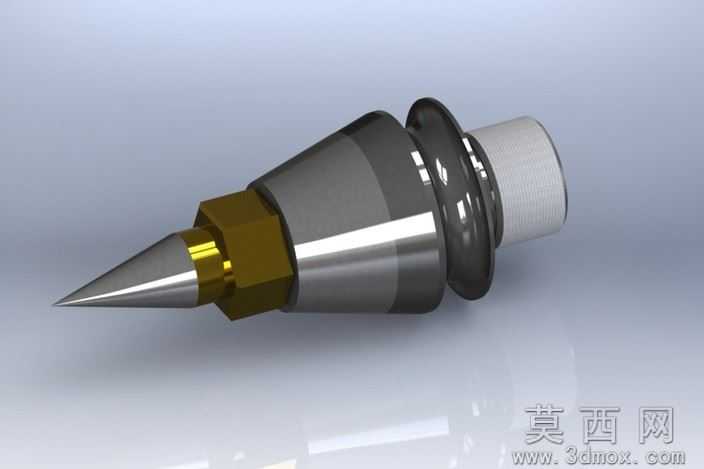

本作品为教学用途的锥形铅坠三维建模设计，整体采用同轴回转体结合局部异形结构的组合方案，建模过程中先以旋转凸台命令生成主体锥形轮廓，再通过拉伸切除、多实体组合的方式完成各功能段的结构拆分。模型从左至右依次为尖锐锥形端头、六角形拧动卡位段、锥形过渡主体、环形限位凸缘以及尾部圆柱连接段，各段之间通过圆角过渡处理消除应力集中的尖锐棱角，还原实际五金配件的加工工艺特征。材质渲染阶段针对不同功能段做了区分：尖锐端头与锥形主体采用高反光金属材质，模拟铅质配重件的金属质感，调整反射率与粗糙度参数还原金属表面的高光过渡效果；六角形卡位段采用黄铜色金属材质，模拟实际产品中铜质嵌件的视觉特征；环形限位凸缘采用深色哑光硬质材质，模拟橡胶或工程塑料密封限位件的质感；尾部圆柱段采用浅灰色哑光材质，模拟塑料或尼龙材质的连接基座。设计思路围绕教学演示需求展开，完整还原铅坠类配重五金件的典型结构：尖锐端头用于减少下落过程中的空气阻力，六角卡位段用于安装时的工具拧动受力，锥形主体提供主要配重质量，环形凸缘用于安装时的轴向限位，尾部圆柱段用于与外部连接件的插接固定。建模过程中严格遵循机械制图的同轴度要求，所有回转结构的轴线保持完全重合，各段直径、长度参数按照实际五金配件的比例缩放，六角卡位段的对边尺寸、对角尺寸符合标准紧固件的尺寸规范，环形凸缘的直径大于主体锥形段最大直径，满足限位功能的结构需求。渲染阶段采用柔和的影棚布光方案，通过多盏面光源从不同角度照射模型，突出各段材质的质感差异与结构的轮廓层次，背景采用浅灰色渐变背景避免干扰模型本身的结构展示，最终呈现的效果清晰展现铅坠的各部分结构特征与材质区分，适合作为机械结构认知、三维建模练习的教学案例使用。
