SIRCO1600A负荷隔离开关三维设计

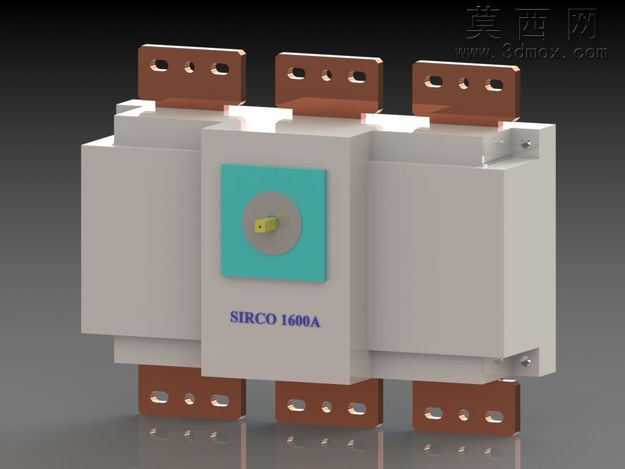

本作品为SIRCO1600A系列负荷隔离开关的三维参数化建模成果，建模过程严格参照实物测绘尺寸与产品官方技术参数完成，整体比例精准，结构还原度高。建模阶段首先梳理产品的层级装配关系，将整体拆分为主体绝缘壳体、操作指示模块、进出线接线铜排、内部导电连接组件、固定安装结构五大模块，采用自底向上的装配建模思路，先完成单个零件的特征建模，再通过同轴、面重合、距离约束等装配关系完成总装。壳体部分采用拉伸、切除、圆角等基础特征构建，还原了产品外壳的分段式绝缘结构，表面做哑光质感处理，还原热固性塑料的材质特性；操作指示区域的青绿色面板通过曲面切除做出内嵌效果，中心的操作轴做金属镀铬质感，面板上的产品标识采用草图包覆特征实现，还原丝印标识的视觉效果。进出线铜排部分根据1600A额定电流对应的载流截面尺寸建模，还原铜排的安装孔位、倒角细节，材质赋予紫铜做旧氧化的质感，区分上下两组共六块接线铜排的排布位置，还原产品三极进出线的结构特征。渲染阶段采用三点布光方案，主光从侧上方打亮产品主体轮廓，辅光弱化暗部死黑区域，轮廓光勾勒铜排与壳体的边缘层次，背景采用深灰渐变突出产品主体，地面添加微弱反射效果增强真实感，同时保留产品的结构线条清晰度，方便查看各部件的装配关系。设计过程中重点还原了隔离开关的可视化操作指示结构，明确区分操作端与接线端的位置，所有安装孔位、配合间隙均参照实物参数设置，既保证了外观的高度还原，也可用于配电柜体的布局干涉检查、安装模拟、产品展示动画制作等场景，模型结构分层清晰，各零件可单独编辑修改，便于后续衍生型号的参数化调整。
