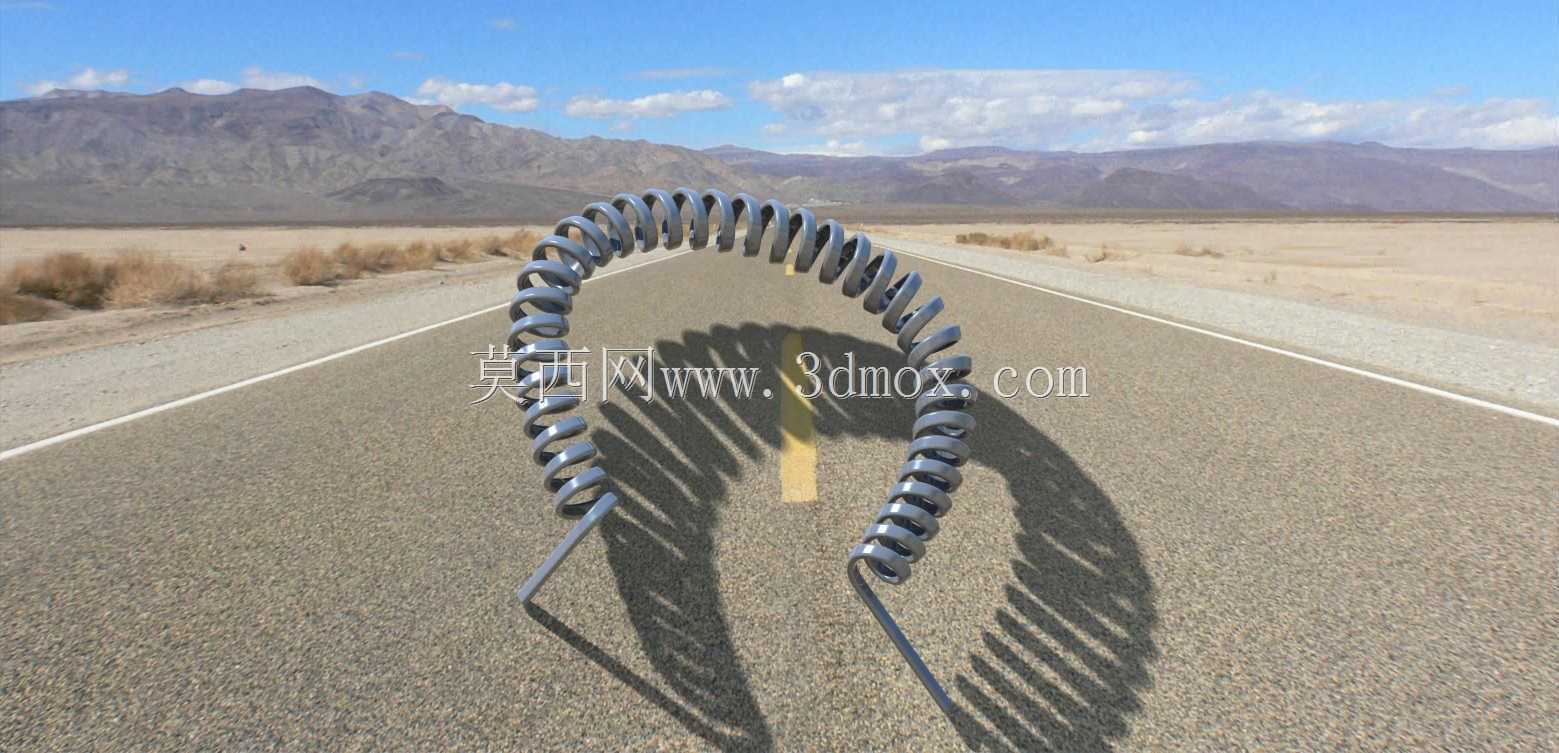

螺旋伸缩弹簧式电话线三维结构设计

　　日常通讯场景里，固定电话手柄与座机主机之间的连接导线，大多采用这种螺旋弹簧式的卷曲结构，很多人只知道它能拉长缩短，却很少关注其结构设计背后的工程逻辑。做这类线材结构设计的时候，首先要考虑的是实际使用中的拉伸频次与形变恢复能力，普通平直导线如果反复弯折拉扯，线芯内部的铜丝很容易出现金属疲劳断裂，外层绝缘护套也会因为反复折损出现开裂露线的问题，而螺旋卷曲的结构，能把外部的拉扯力转化为螺旋圈的扩张形变，不会让线芯直接承受轴向的拉力，从结构上降低了线材被拉断的风险。

　　从结构设计的细节来看，这类螺旋电话线的螺旋段，每一圈的螺距、圈径都需要匹配线材本身的线径与材质特性，线芯采用多股细铜丝绞合的结构，既保证导电性能，又能兼顾弯曲时的柔韧性，外层绝缘层一般选用耐弯折的软质PVC或者TPE材质，在螺旋定型的时候，要通过热定型工艺让线材保持稳定的螺旋卷曲状态，保证在自然状态下能自动回缩成紧凑的螺旋形态，不会因为长期拉伸出现无法复位的塑性形变。设计的时候还要考虑拉伸的有效行程，比如常规桌面固定电话的使用场景，手柄到主机的距离一般在0.8米到1.5米之间，螺旋段在自然收缩状态下的长度大概只有拉伸后长度的五分之一到四分之一，既不会因为线材过长垂在桌面显得杂乱，也能保证用户拿取手柄的时候有足够的活动余量，不会因为线材长度不够拉扯到主机。

　　在安装边界的考量上，这类线材两端的接头部分需要和螺旋段做平滑过渡，接头处的线径要略大于螺旋段的线径，并且做加固处理，避免接头位置因为反复弯折出现断线。螺旋圈的内径设计也有讲究，内径过小的话，线材回缩的时候容易出现圈与圈之间的卡滞，拉伸的时候阻力变大，内径过大的话，收缩后的整体体积会变大，不够紧凑，占用多余的桌面空间。实际建模的时候，螺旋路径的绘制要保证每一圈的曲率均匀，不能出现局部曲率过小的折角，否则生产出来的线材在折角位置会出现应力集中，反复拉伸后很容易在该位置断裂。

　　从应用场景延伸来看，这种螺旋伸缩的线材结构不止用在固定电话连接上，很多需要小范围伸缩连接的弱电信号传输场景，比如部分手持设备的信号连接线、车载设备的连接线、小型医疗手持终端的连接导线，都会采用类似的螺旋结构设计，核心都是利用螺旋结构的弹性伸缩能力，在保证信号连通的前提下，兼顾使用时的活动范围与闲置时的紧凑性。设计这类结构的时候，还要考虑线材的扭转特性，当用户拿取手柄转动的时候，螺旋段会承受一定的扭转力，所以螺旋的旋向、圈数也要匹配日常使用的扭转习惯，避免扭转的时候出现螺旋圈打结、互相缠绕的问题。很多人使用老式固定电话的时候遇到过电话线拧成麻花的情况，本质上就是螺旋结构的扭转余量设计不足，或者旋向与日常使用的扭转方向不匹配，导致线材在反复扭转后出现圈与圈的错位缠绕，这也是在三维建模阶段就要通过运动仿真验证的点，模拟不同拉伸长度、不同扭转角度下的线材形态，确保结构在全行程内都不会出现卡滞、缠绕、应力超标的问题。

　　线材的截面设计也需要结合使用场景调整，普通电话线采用圆形截面，加工工艺简单，绝缘层厚度均匀，能满足基本的绝缘与抗拉需求，如果是在有磨损风险的场景下使用，还可以把外层截面设计成带微小加强筋的结构，提升外层的耐磨性能。螺旋段的两端要做收圈处理，最外侧的两圈要逐步减小圈径，平滑过渡到两端的直段部分，避免端部出现突兀的弯折点，因为端部是连接接头的位置，也是应力最容易集中的区域，平滑的过渡能分散弯折时的应力，提升线材的整体使用寿命。
