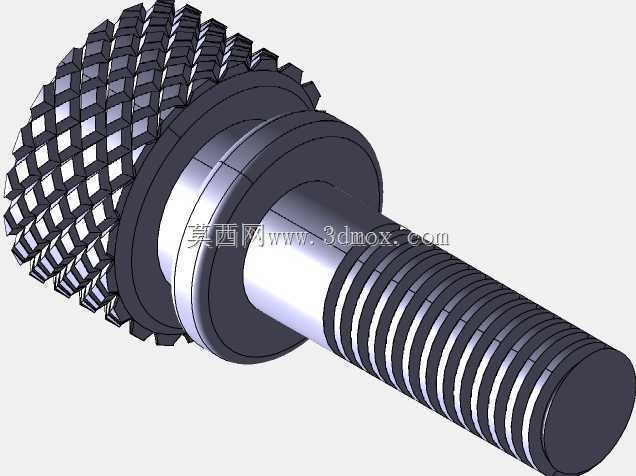

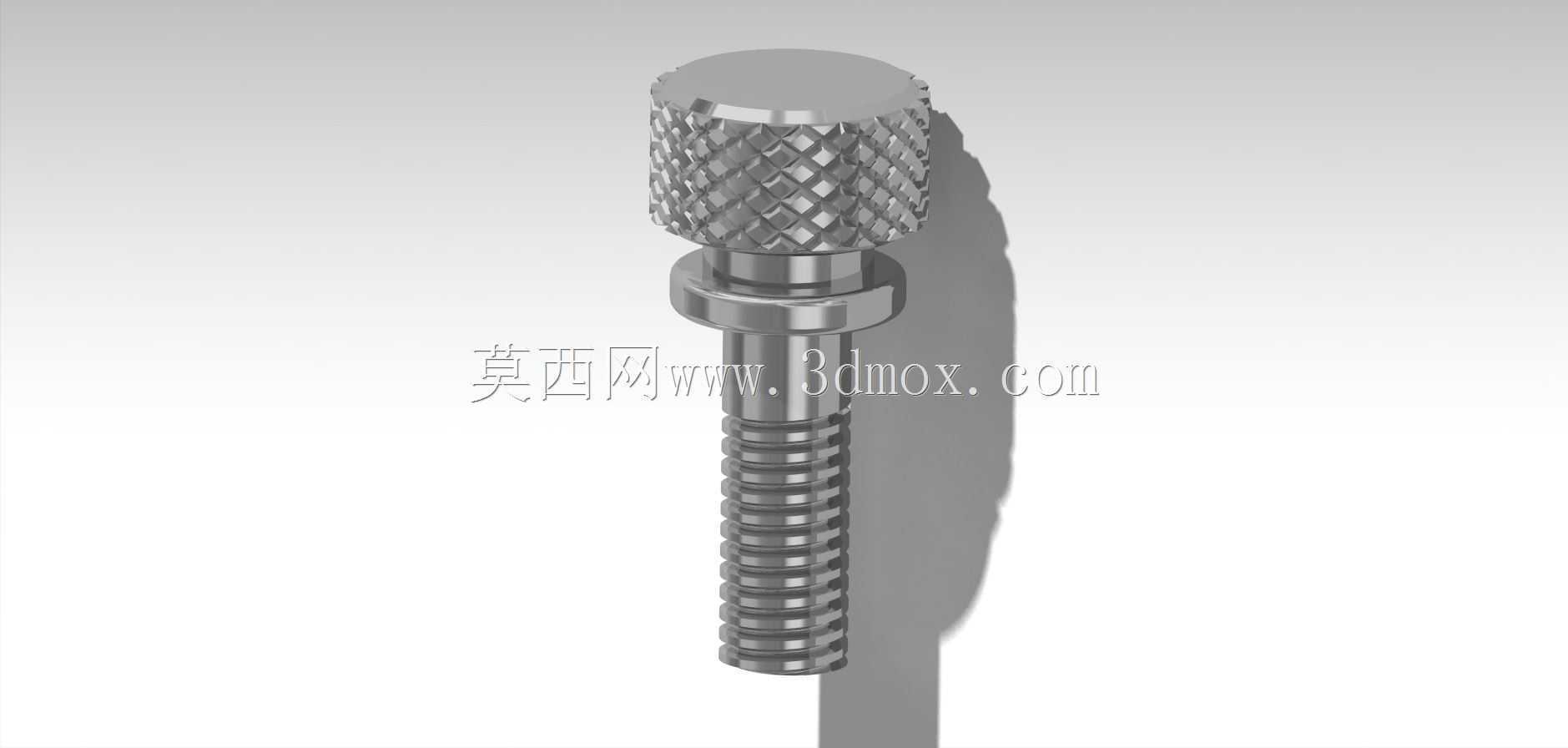

带网纹滚花头部外螺纹紧固螺钉结构

　　不会因为预紧力过大导致塑料面板或者薄金属安装板出现压痕甚至开裂。螺钉的轴段部分做了阶梯式的设计，在滚花头部和外螺纹段之间设置了一圈定位轴肩，安装时这个轴肩会直接贴合被连接件的安装面，既能控制螺钉拧入的深度，避免螺纹拧入过长损伤设备内部的线路或者其他元器件，也能在拧紧时提供均匀的压紧面，保证被固定的零件不会出现偏斜。螺纹段采用的是普通公制粗牙螺纹，牙型角60度，通用性强，和设备上常见的预制螺纹孔、压铆螺母都能顺畅配合，螺纹末端做了倒角导向处理，对准螺纹孔时不需要反复调整角度，能快速导入螺孔，避免错牙导致的螺纹损伤。在实际的安装边界上，这款螺钉的整体长度适配10mm以内厚度的被连接件，滚花头部的外径控制在12mm左右，在低压配电稳压设备的面板装配、小型电子仪器的模组快拆结构里，这类带滚花头部的螺钉是非常常见的手拧紧固零件，不需要额外借助螺丝刀、扳手这类工具，操作人员直接用手指捏住头部的滚花纹理就能完成拧紧或者松脱操作，在需要频繁拆装调试的工位上，能大幅减少工具取用的辅助时间，提升装配和调试的效率。从结构设计的角度看，这款螺钉的头部采用了网纹滚花的结构设计，滚花的纹路深度和节距都做了适配人手操作的优化，既不会因为纹路太浅导致手指施力时打滑，也不会因为纹路过深硌伤操作人员的手指，同时滚花区域的直径比螺纹段大出近一倍，能提供足够的施力力臂，手动拧紧时能达到的预紧力刚好满足低压电器面板、小型模组固定的力矩要求，

　　安装时只需要在被固定件上开出比螺纹段大0.2-0.3mm的过孔，不需要预留额外的工具操作空间，对于安装空间局促的小型稳压设备内部结构来说，这种紧凑的尺寸设计能有效提升空间利用率，不会和周边的接线端子、小型元器件产生干涉。设计这类零件的时候，首先要考虑的是手动操作的人机工程学参数，滚花区域的摩擦系数要满足干手操作时的施力需求，即使手上沾有少量的装配防锈油，也能提供足够的摩擦力完成拧紧动作；其次是轴肩的平面度要求，轴肩和螺纹轴线的垂直度要控制在0.05mm以内，否则拧紧时会出现压紧力不均，导致被固定的面板出现翘起，影响设备外观的平整度，甚至会让面板上的标识、按键出现对位偏差。另外，滚花加工的工艺性也是设计时需要重点考量的部分，

　　网纹滚花采用的是切削式滚花加工，在车床上一次装夹就能完成螺纹、轴肩、滚花头部的全部加工，不需要二次装夹，能有效保证各段的同轴度，批量生产时的加工效率高，尺寸一致性好，不需要额外的去毛刺工序，滚花的纹路边缘不会有锋利的毛边，装配和调试时不会划伤操作人员的手部。在交流稳压器的实际应用场景里，这类螺钉主要用来固定设备的外侧防护面板、内部的小型PCB安装支架、接线端子的防护盖板这些需要定期打开进行调试、检修或者更换保险丝的部位，相比需要工具操作的普通沉头螺钉或者十字槽螺钉，手拧滚花螺钉能让现场运维人员不需要携带额外工具就能完成面板拆装，尤其是在户外作业或者空间狭窄的配电间里，这种无工具操作的设计能大幅降低运维的难度。同时，

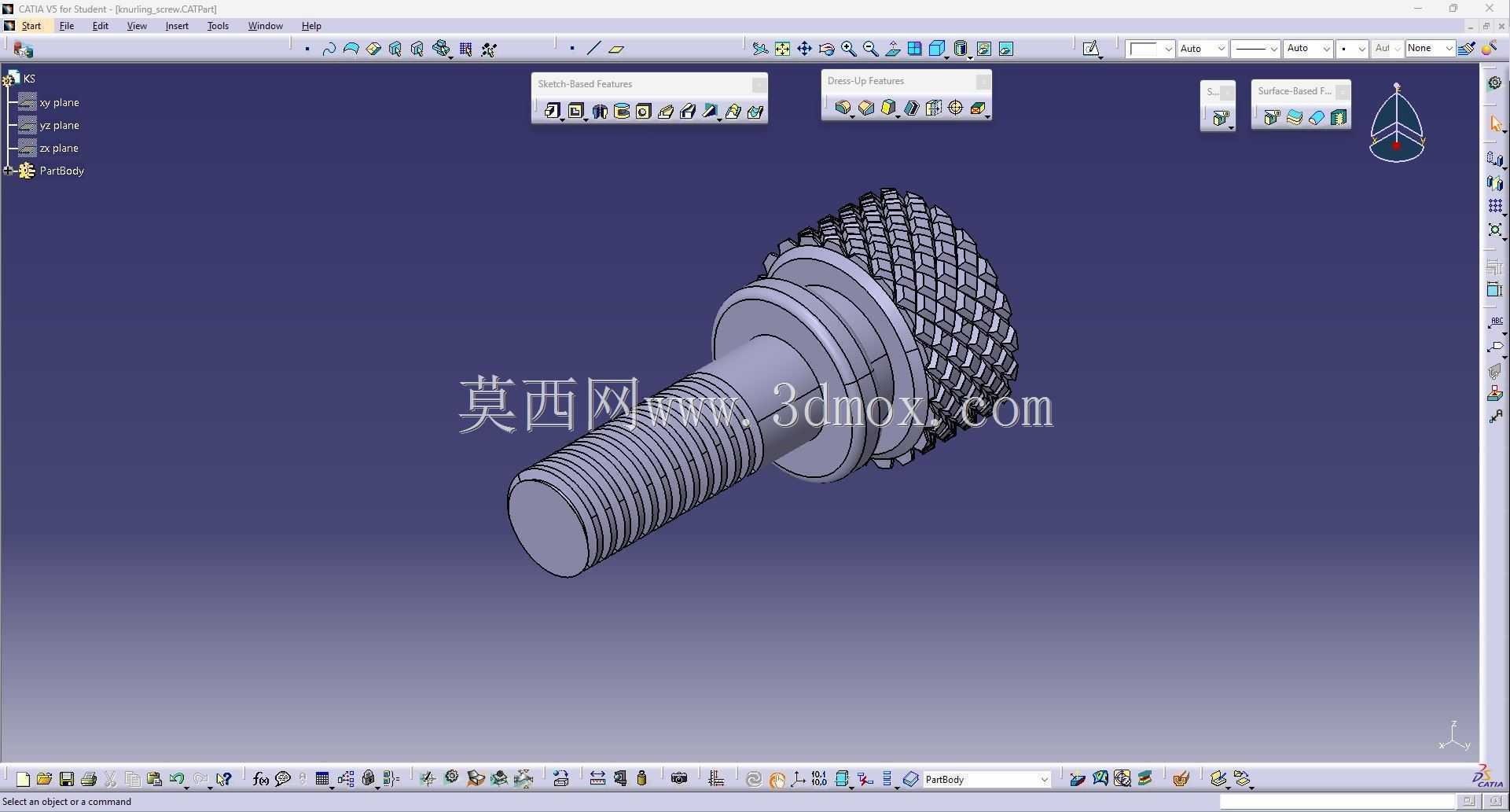

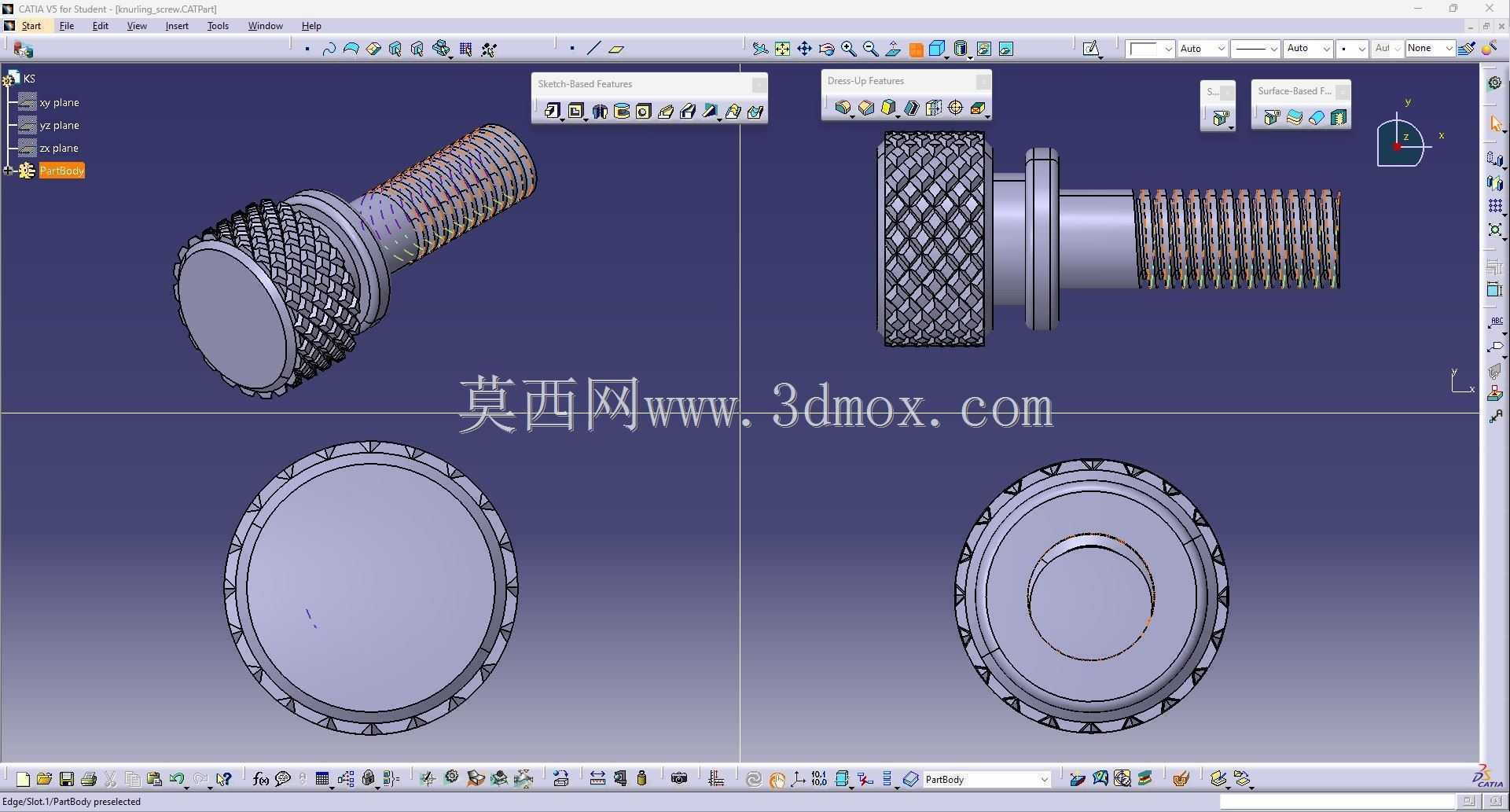

　　螺钉的表面处理采用的是镀锌钝化处理，能适应配电设备内部的温湿度环境，不会因为长期使用出现锈蚀，导致螺纹咬合无法拆卸，滚花部位的镀层厚度控制在合理范围，不会因为镀层过厚填满滚花纹路导致摩擦力下降，也不会因为镀层过薄影响防锈能力。在建模过程中，滚花部分的特征处理需要兼顾细节还原和模型的轻量化，不需要把每一道滚花纹路都做完全的实体切削，而是通过阵列特征还原网纹的结构形态，既保证视觉上的真实感，也能让模型在装配体里不会占用过多的系统资源，方便整体设备的装配校验。在做装配干涉检查的时候，要重点确认滚花头部的外径和周边元器件的安全距离，尤其是和裸露的接线端子之间要保留至少2mm的电气间隙，避免螺钉头部和带电部位距离过近引发安全隐患，同时轴肩的压紧范围要覆盖被固定件的安装孔周边，保证压紧力能均匀传递到安装面上，不会因为长期使用出现松动。
