卡提亚设计复古老爷车造型结构

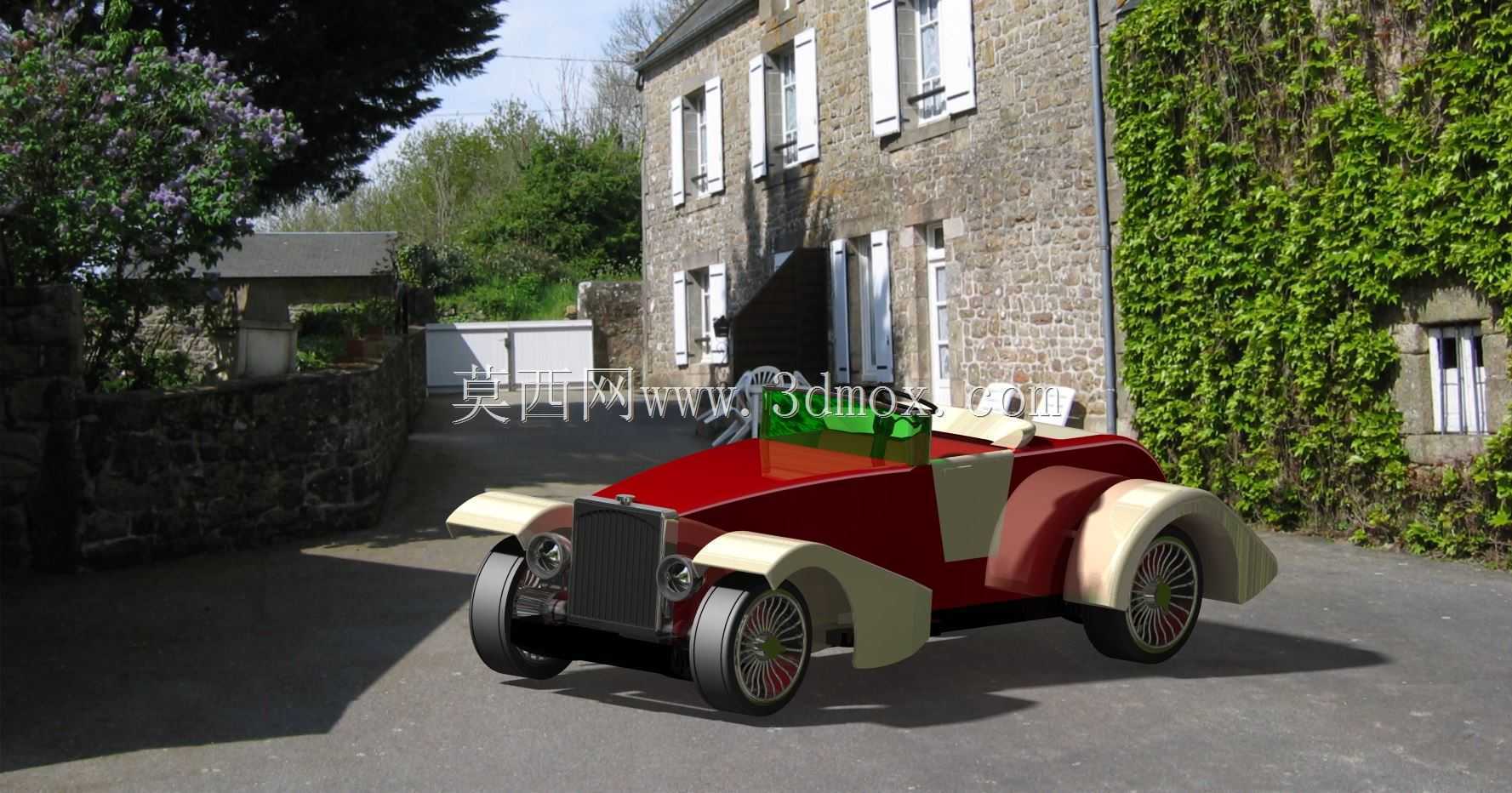

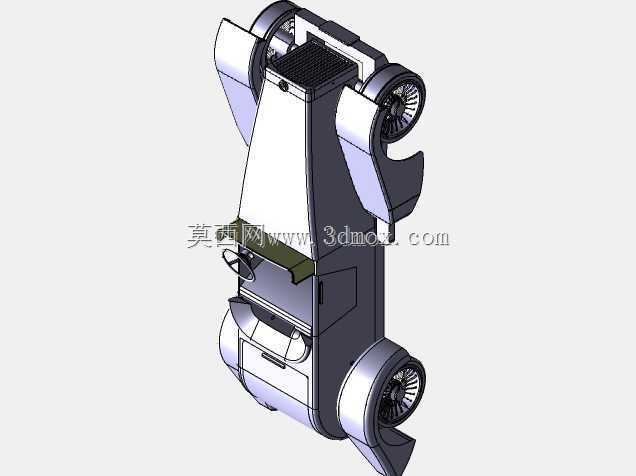

　　这款复古风格乘用车的结构设计，核心围绕经典老式乘用车的外观还原与结构合理性展开，在做整体布局时，首先考虑的是复古车型特有的短前悬、长机舱、收窄尾部的比例特征，同时兼顾三维结构装配的干涉校验，避免曲面造型与内部安装空间出现冲突。从实际应用场景来看，这类复古造型的乘用结构，既可以作为经典车复刻改装的结构参考，也能用于文创类展陈模型、汽车文化科普教具的结构基底，部分复古主题的商业展陈、影视道具制作也会参考这类结构的尺寸边界做等比例缩放适配。

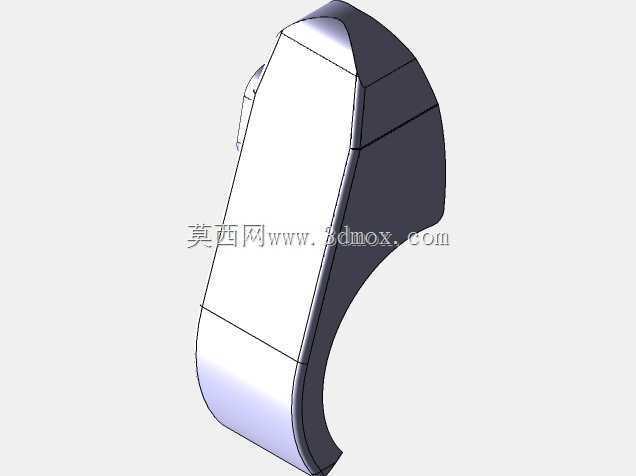

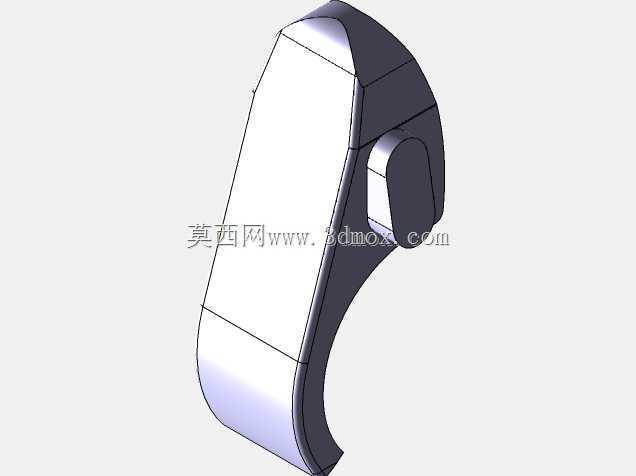

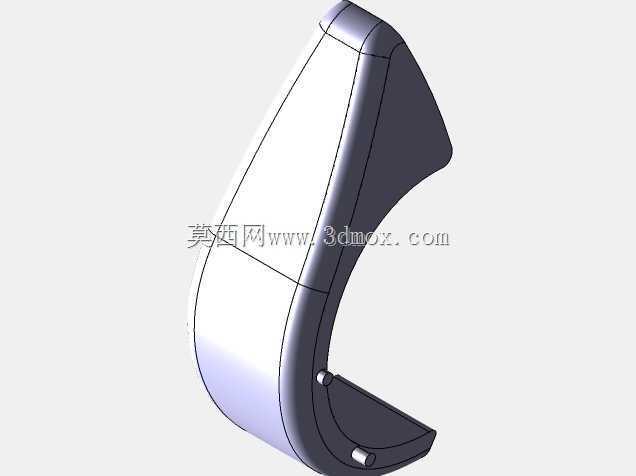

　　做外形曲面构建的时候，没有直接套用现代乘用车的大倾角风挡、宽体轮拱设计，而是还原了老式车型圆润的翼子板隆起线条，机舱盖的倾斜角度控制在28度左右，既保留了复古车的视觉特征，也预留了前部动力单元的安装空间，轮拱的内边界距离轮胎外侧预留了35mm的跳动间隙，满足悬架上下行程的避让需求，不会出现转向或者颠簸时轮胎与翼子板剐蹭的问题。车身侧面的腰线采用了贯穿式的低棱线设计，从翼子板后端一直延伸到车尾收窄处，棱线的R角控制在8mm，既保留了老式车型的钣金冲压特征，也避免了锐边带来的安全隐患。

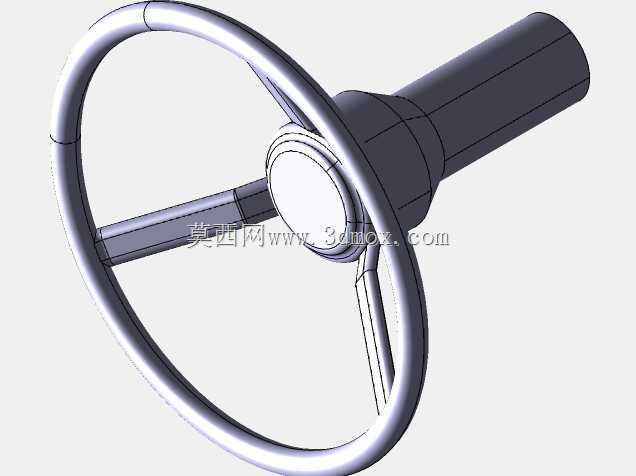

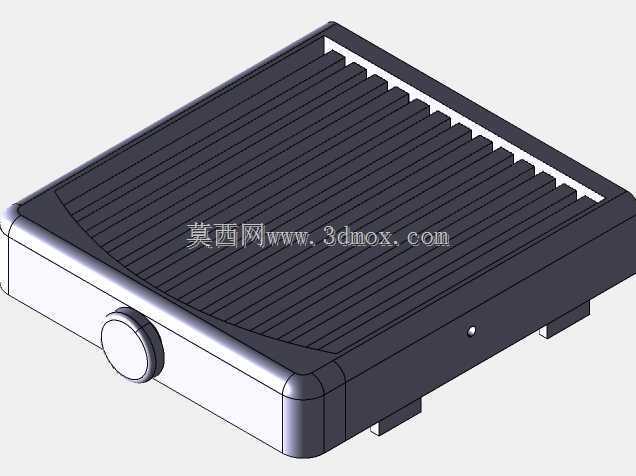

　　在功能结构的预留上，前部的格栅区域做了镂空的通风结构，对应散热模块的安装位置，通风开口的有效面积占比达到62%，能够满足低速行驶工况下的散热需求，不需要额外增加冗余的导风结构。驾驶舱的内部空间按照1:1的人体工程学边界做了预留，座椅的安装点距离地板高度为280mm，方向盘的中心距离座椅靠背的水平距离为380mm，适配常规身高驾乘人员的操作空间，不会出现复古造型常见的内部空间局促问题。车尾的收窄设计没有过度压缩后备箱的储物空间，后备箱的有效进深达到420mm，能够满足日常短途出行的储物需求，尾灯的安装位置距离车身侧面的距离为120mm，符合外部灯具的安装规范要求。

　　做安装边界校验的时候，重点核对了轮距与车身宽度的匹配关系，前后轮距均设置为1320mm，车身最大宽度为1680mm，两侧轮拱外凸的宽度各为180mm，保证转向时前轮的最大转角可以达到32度，转弯半径控制在5.2m，满足城市道路的通行需求。底盘的最小离地间隙设置为150mm，兼顾了老式车型的低趴视觉效果和日常道路的通过性，不会因为过低的底盘导致普通铺装路面行驶时出现托底问题。车身的前后配重按照52:48的比例做了布局调整，前部动力单元的安装位置尽量靠后，前轴的载荷分布不会出现过度前倾的问题，保证行驶时的转向稳定性。

　　在细节结构的处理上，车门的铰链安装位置做了隐藏式设计，贴合老式车型的外观特征，车门的开启角度设置为68度，方便驾乘人员上下车，同时不会因为开启角度过大导致车门与周边障碍物发生磕碰。车窗的升降结构预留了手摇式机构的安装空间，还原老式车型的操作特征，玻璃的升降行程为320mm，完全降下后可以完全隐藏在车门内部，不会出现玻璃外露的问题。前后保险杠采用了突出式设计，突出车身主体的距离为80mm，低速碰撞时可以首先吸收冲击能量，保护车身主体结构不受损伤，保险杠的安装点采用了可拆卸式结构，方便后期维护更换。

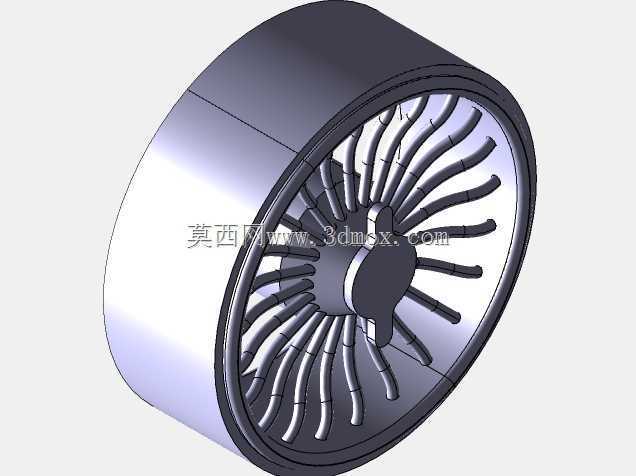

　　整个结构的曲面拆分充分考虑了钣金加工的工艺可行性，所有覆盖件的曲面曲率都控制在合理范围内，没有出现无法冲压成型的负角结构，相邻覆盖件之间的分缝间隙均匀控制在4mm，既满足装配公差要求，也保留了复古车型的精致感。轮辋的造型还原了老式车型的圆盘式设计，同时预留了制动盘与卡钳的安装空间，制动盘的直径设置为260mm，满足常规行驶工况下的制动需求，不会出现制动力不足的问题。
