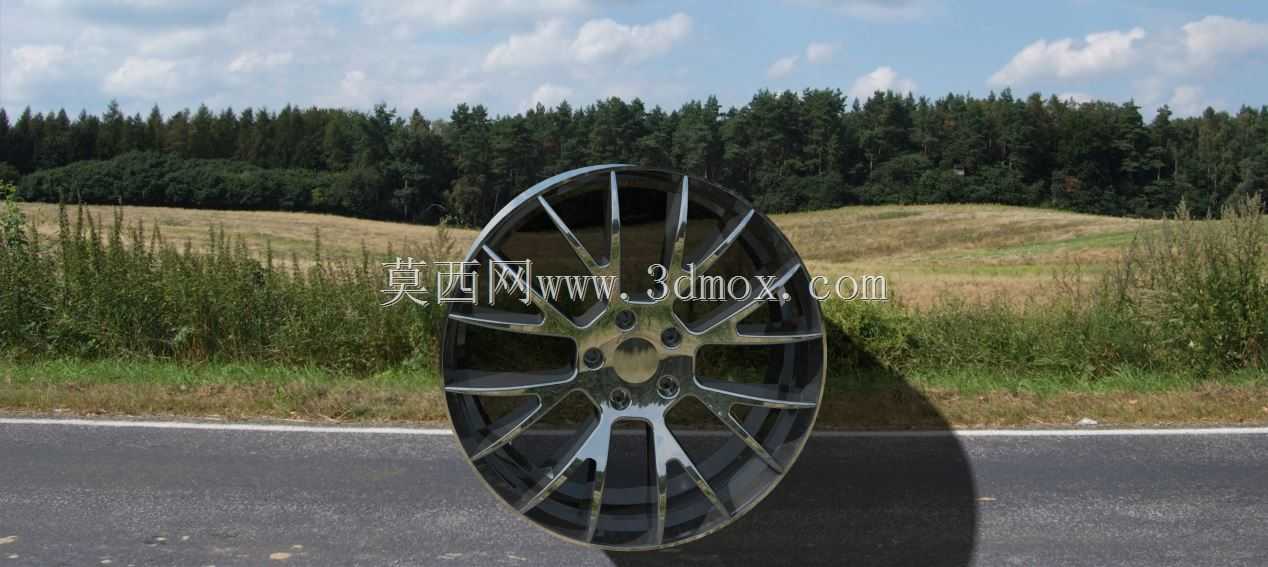

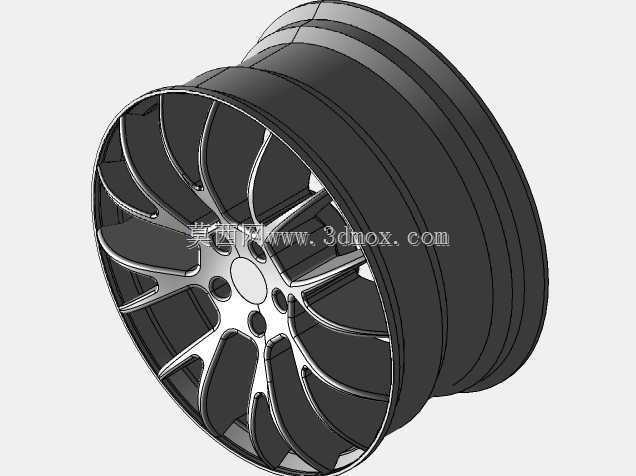

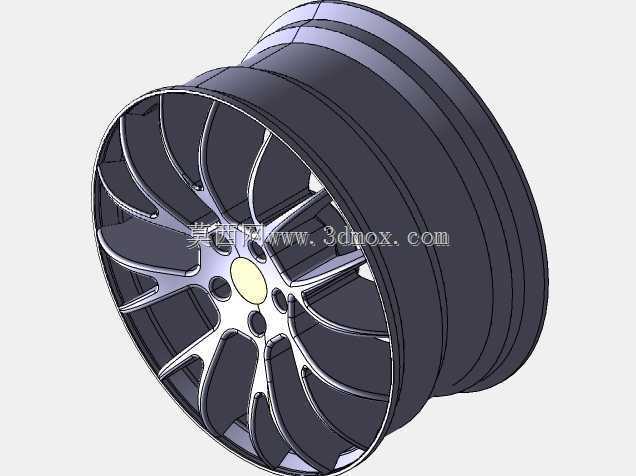

日常做整车底盘行走系统匹配时,轮辋是连接轮胎与车桥传动单元的核心承载部件,这个多辐条结构的轮辋设计,首先要兼顾民用乘用车的日常铺装路面行驶需求,还要覆盖非铺装路面的冲击载荷工况,不能只做外观造型忽略结构强度。先从安装边界说起,轮辋中心的定位孔是和轮毂轴承单元轴头配合的基准,周围均匀分布的螺栓孔要和整车的孔距参数完全匹配,常见的五孔布局对应多数紧凑型、中型乘用车的安装规格,中心孔的倒角设计要保证装配时能顺利导入轴头,避免安装出现偏斜导致的高速行驶抖动。轮辋的轮缘部分是和轮胎胎圈配合的位置,设计时严格匹配对应规格轮胎的胎圈座尺寸,轮缘的凸起高度既要保证轮胎充气后不会脱圈,又要在轮胎拆装时不会过度损伤胎圈橡胶,
轮辋的宽度参数对应适配轮胎的断面宽度范围,过窄会导致轮胎侧壁过度挤压变形,过宽则会让轮胎接地面积异常增大,转向时蹭到翼子板内衬。辐条的设计不是单纯做造型,每根辐条的截面从中心安装盘位置向外延伸到轮辋本体的过程中,厚度是渐变的,靠近中心安装座的位置截面更厚,用来传递车桥输出的驱动力矩,同时承受车辆过弯时的侧向载荷,靠近轮辋边缘的位置截面适当收窄,在保证整体刚度的前提下降低非簧载质量,毕竟非簧载质量每降低一公斤,对悬挂响应性的提升比降低簧上质量五公斤还要明显。辐条之间的镂空区域,一方面是给刹车系统留出散热空间,日常连续制动时刹车盘、卡钳产生的热量可以通过这些镂空区域快速散出,避免制动热衰减,另一方面也能降低轮辋整体的转动惯量,
让车辆加速、减速时的动力响应更直接。轮辋的内侧设计有气门嘴安装孔,位置选在两根辐条之间的区域,避免充气时气门嘴和辐条、刹车卡钳产生干涉,同时预留了平衡块的安装位置,不管是粘贴式平衡块还是卡扣式平衡块,都有对应的安装平面,保证车轮动平衡校正时的操作空间。做结构校核的时候,要考虑几种极限工况:第一种是车辆以较高速度通过路面深坑时,轮辋受到的垂直冲击载荷,这时候轮辐和轮辋连接的位置是应力集中区,通过圆弧过渡避免应力突变,防止出现冲击断裂;第二种是紧急制动时的纵向载荷,轮辐要能承受刹车系统带来的巨大制动力矩,不会出现辐条变形;第三种是高速过弯时的侧向载荷,轮辋的轮缘部分要有足够的刚度,不会因为侧向力过大出现轮缘变形导致轮胎脱圈。
另外轮辋的偏距参数也是设计时的核心,偏距决定了轮辋安装后相对于轮拱的位置,偏距过小会让轮辋向外突出,超出翼子板范围,还会增加轮轴的受力力矩,加速轴承磨损;偏距过大则会让轮辋向内缩进,容易蹭到悬挂部件或者刹车卡钳,这个结构的轮辋在设计时把安装面的位置做了反复校核,保证和对应车型的悬挂行程、转向角度完全匹配,打满方向时不会和任何周边部件产生运动干涉。从实际使用场景来看,这种多辐条的轮辋结构,相比少辐条的设计,单根辐条承受的载荷更小,日常使用中即使遇到轻微的刮蹭,也不容易出现单根辐条断裂的情况,同时密集的辐条也能更好地遮挡内部的刹车卡钳,兼顾了外观的整体性。轮辋的本体采用铝合金材质的设计思路,相比传统钢制轮辋,重量更轻,散热性能更好,铝合金的材料特性也能更好地吸收路面传来的小幅震动,提升行驶的平顺性,表面的处理工艺预留了足够的加工余量,不管是做涂装还是抛光处理,都能保证尺寸精度不会因为表面处理出现偏差。在做三维建模的时候,所有的安装孔位、配合面都严格按照公差要求做了基准标注,中心孔的圆柱度、螺栓孔的位置度都满足装配要求,轮辋的胎圈座位置做了表面粗糙度的控制,保证和轮胎胎圈配合时的密封性,不会出现慢漏气的情况。另外轮辋的内侧还设计有均匀分布的凸台,用来安装胎压监测模块的固定卡扣,适配现在多数乘用车的胎压监测系统配置,不需要后期额外打孔改装,避免破坏轮辋的整体结构强度。
