双通路弯型法兰安装管路连接接头

　　在流体输送、换热回路、稳压设备配套管路系统中，这类双通路弯型接头是解决紧凑空间内管路转向、并行流体通路集成布设的核心连接件，常见于交流稳压设备的冷却回路、小型液压支路、工业设备气路分流布设场景中，替代传统多接头拼接的布设方案，减少管路连接点的泄漏风险，同时压缩管路整体占用空间。从实际使用场景来看，这类接头往往适配设备内部狭窄的安装腔室，不需要额外预留大角度弯管的装配空间，双通路并行的结构可以同时完成两路独立流体的转向输送，比如在稳压设备的散热回路中，可同时实现冷却介质的进、出通路转向，避免两路管路单独布设时的干涉问题，也减少了管夹固定点的数量，提升设备内部管路的整洁度。

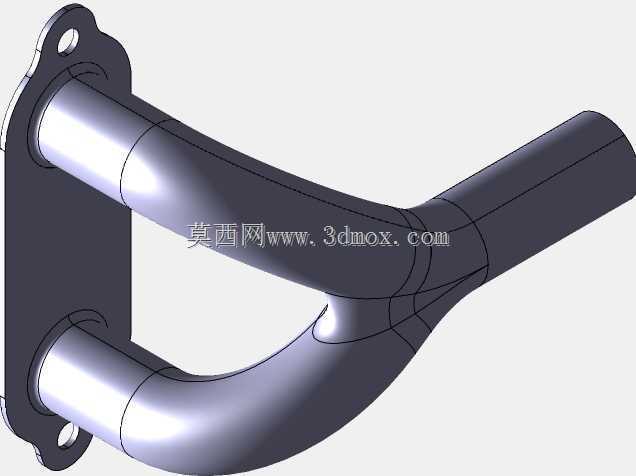

　　从功能特性上看，该接头采用一体化弯制成型的结构，两个通路的弯曲弧度经过平滑过渡处理，内壁没有突兀的折角，能够降低流体通过时的局部阻力，减少介质输送过程中的压损，避免湍流带来的管路振动问题。端部的法兰安装面带有两个定位安装孔，安装时可以通过螺栓直接固定在设备的腔体壁面或者阀块接口上，法兰面可根据实际密封需求加装密封垫片，保证连接位置的密封可靠性，避免介质渗漏。接头的两个通路出口端为等径直管段，可适配标准规格的软管套接或者硬管焊接连接，不需要额外加工过渡接口，适配市面上常规的管路连接工艺。

　　设计过程中，首先要确认安装边界的尺寸约束：法兰安装面的轮廓尺寸需要匹配设备壁面的预留安装位，两个安装孔的中心距要和设备预设的固定孔位完全对齐，避免安装时出现孔位错位无法固定的问题。弯管段的弯曲半径需要结合管路内部介质的流速特性设定，过小的弯曲半径会加剧流体对管壁的冲刷，长期使用容易出现管壁磨损泄漏，过大的弯曲半径则会增加接头整体的占用空间，无法适配紧凑腔室的安装需求。双通路的间距设计需要兼顾结构强度和安装便利性，两个管路之间的连接筋位在不增加过多整体重量的前提下，提升接头整体的结构刚性，避免安装紧固时出现管路变形，同时两个出口端的中心距要匹配外接管路的布设间距，避免外接管路出现强制对位产生的装配应力。

　　从安装适配性来看，接头法兰面的贴合平面有严格的平面度要求，保证安装后密封垫片能够均匀受压，不会出现局部间隙导致的渗漏。弯管段的外轮廓需要和周边的设备元器件预留足够的安全间隙，避免设备运行过程中振动导致接头和周边部件发生摩擦磨损，同时也要预留出扳手操作的空间，方便安装时紧固法兰螺栓。出口端的直管段长度需要满足管路连接的工艺要求，比如套接软管时要有足够的插入长度保证连接牢固，采用卡套连接时要预留卡套压紧的装配距离。这类一体化接头相比拼接式的管路组件，没有多余的焊接接缝，从根源上避免了焊缝位置的腐蚀泄漏风险，长期在带压流体工况下使用的稳定性更好，也减少了后期运维过程中接头位置的检修频次。在三维建模过程中，需要重点校验弯管段的壁厚均匀性，尤其是弯曲位置的外侧壁厚减薄量要控制在材料允许的范围内，保证接头的额定承压能力满足工况要求，同时对接头整体的流道进行模拟校验，确认流体通过时的压损在系统允许范围内，不会影响整个回路的介质输送效率。
