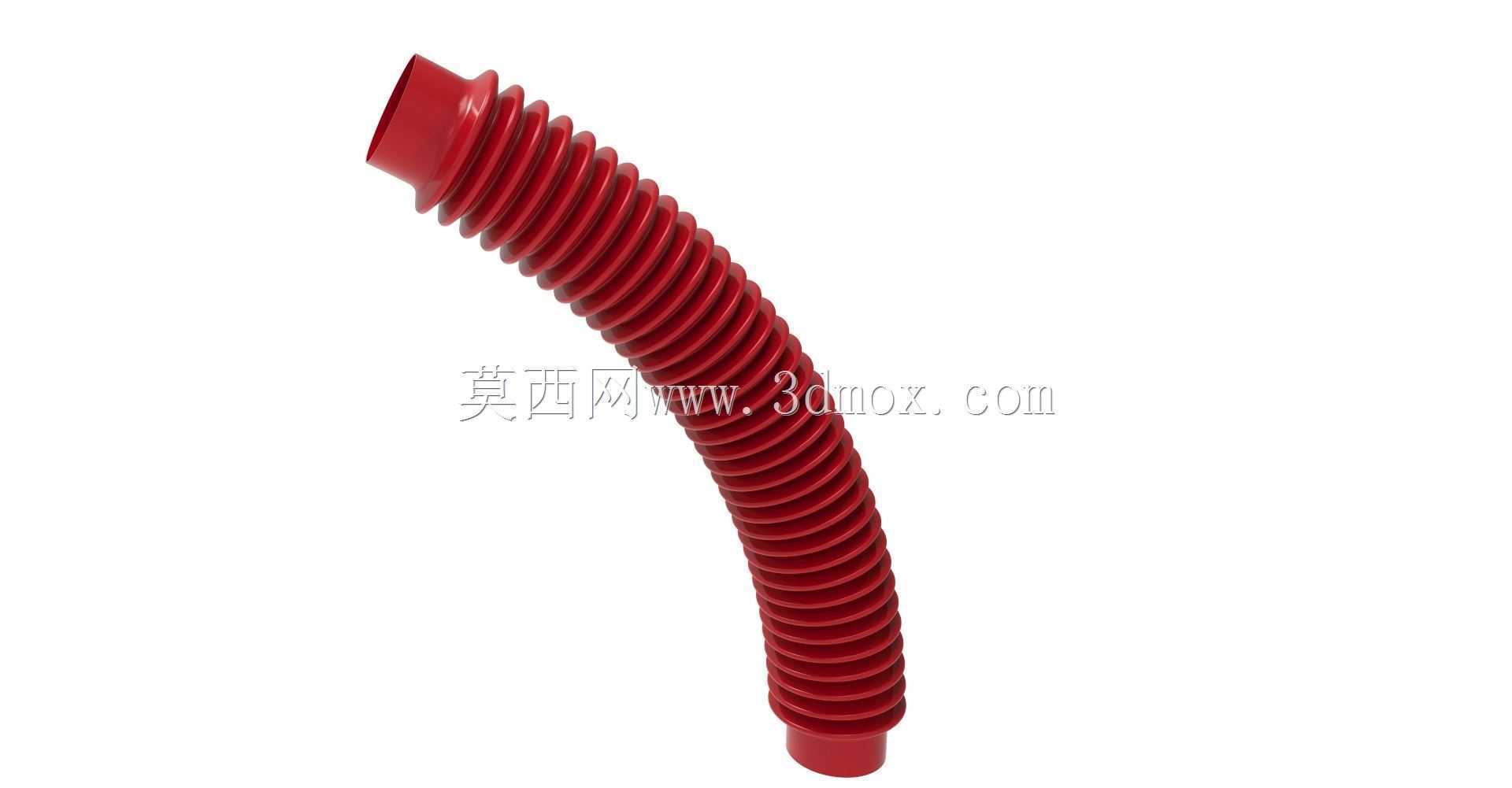

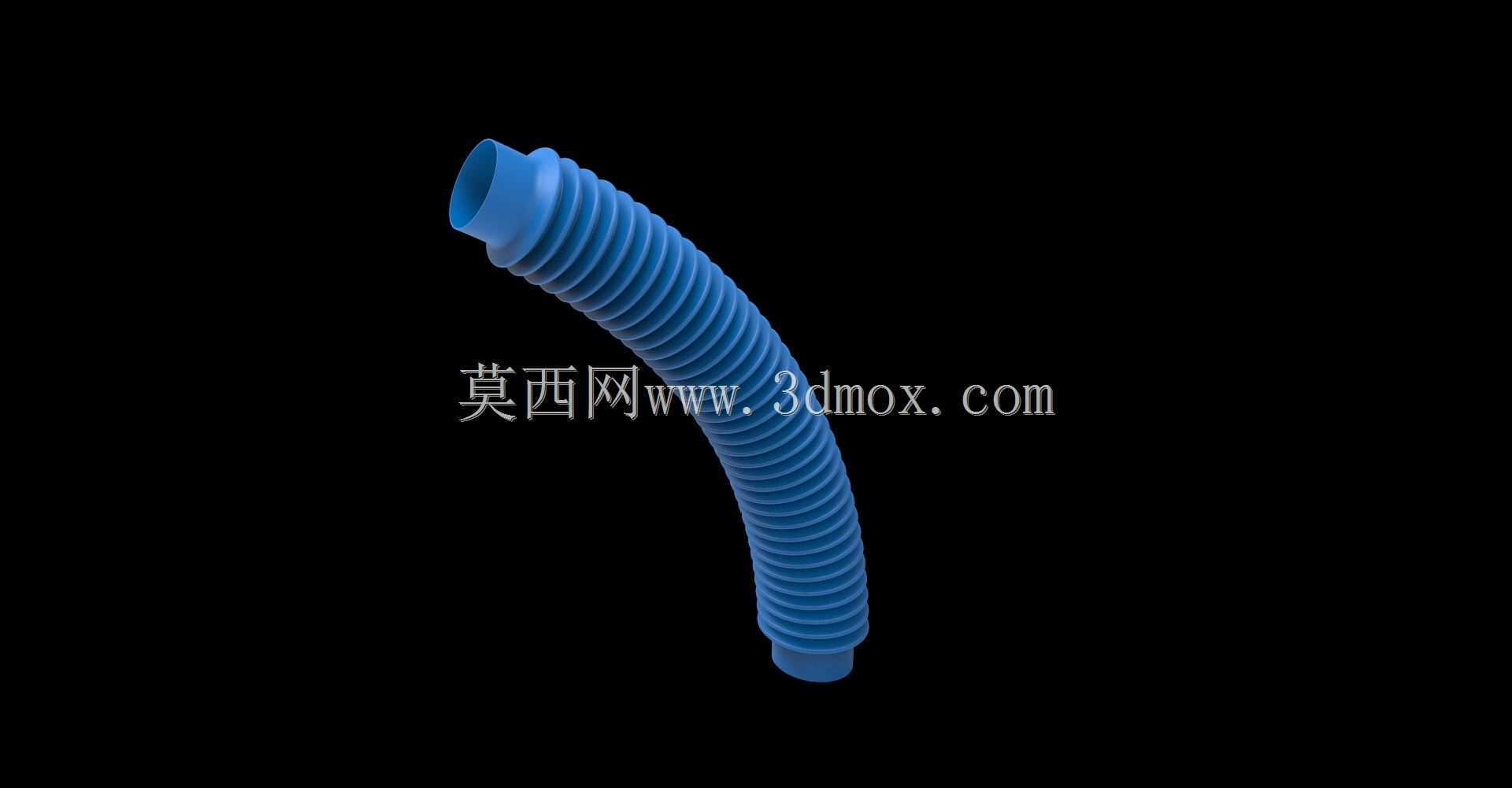

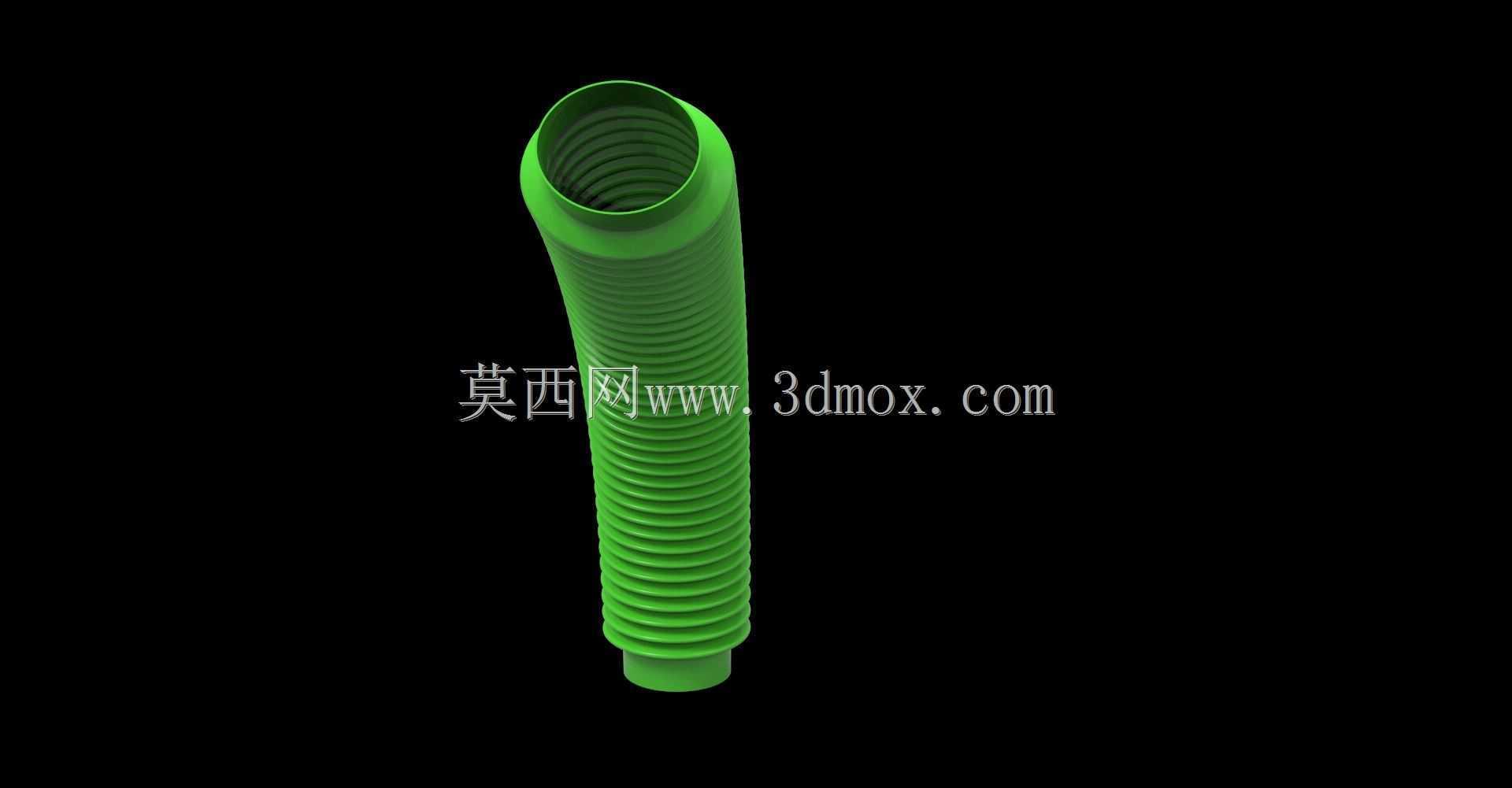

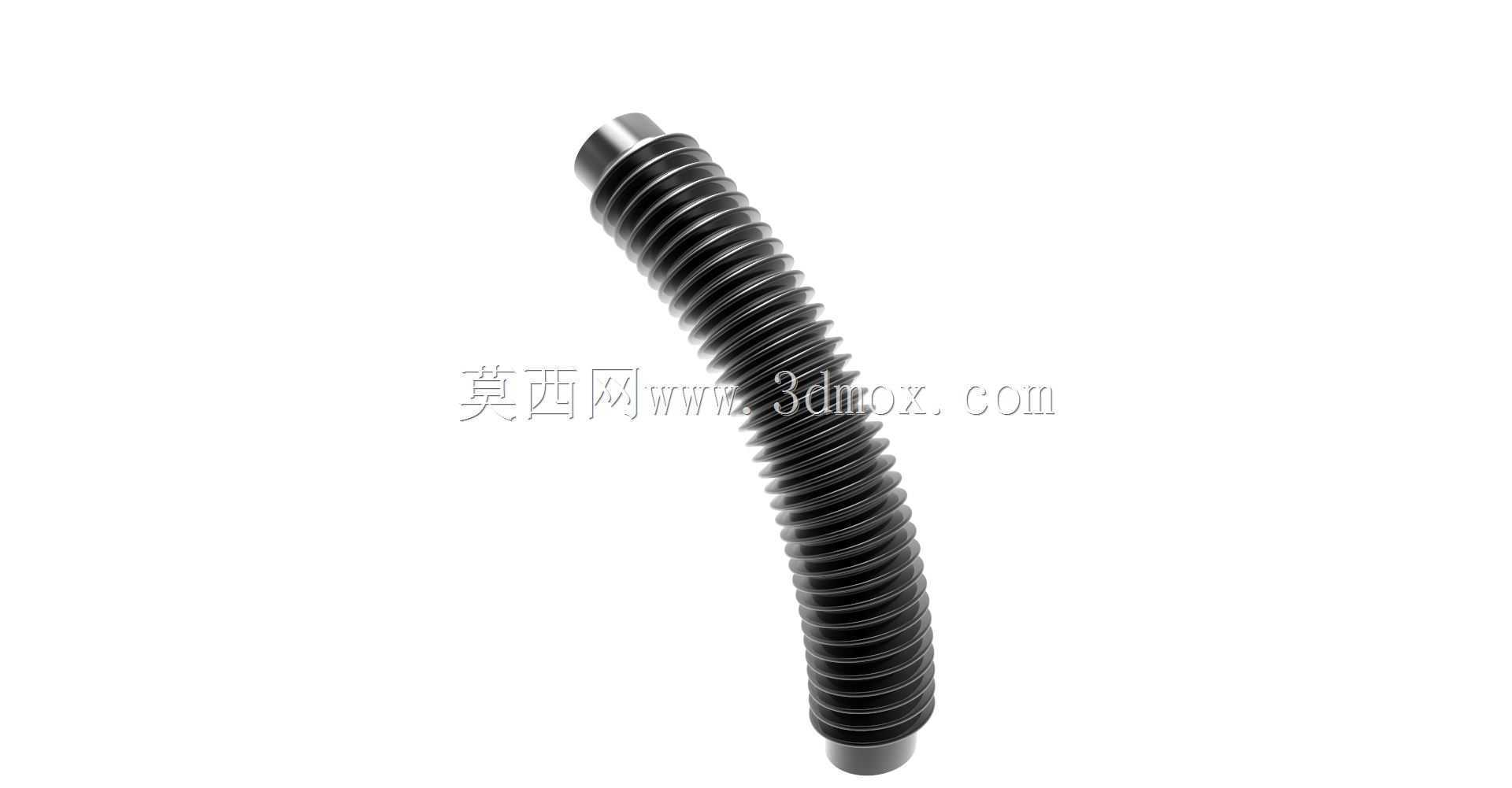

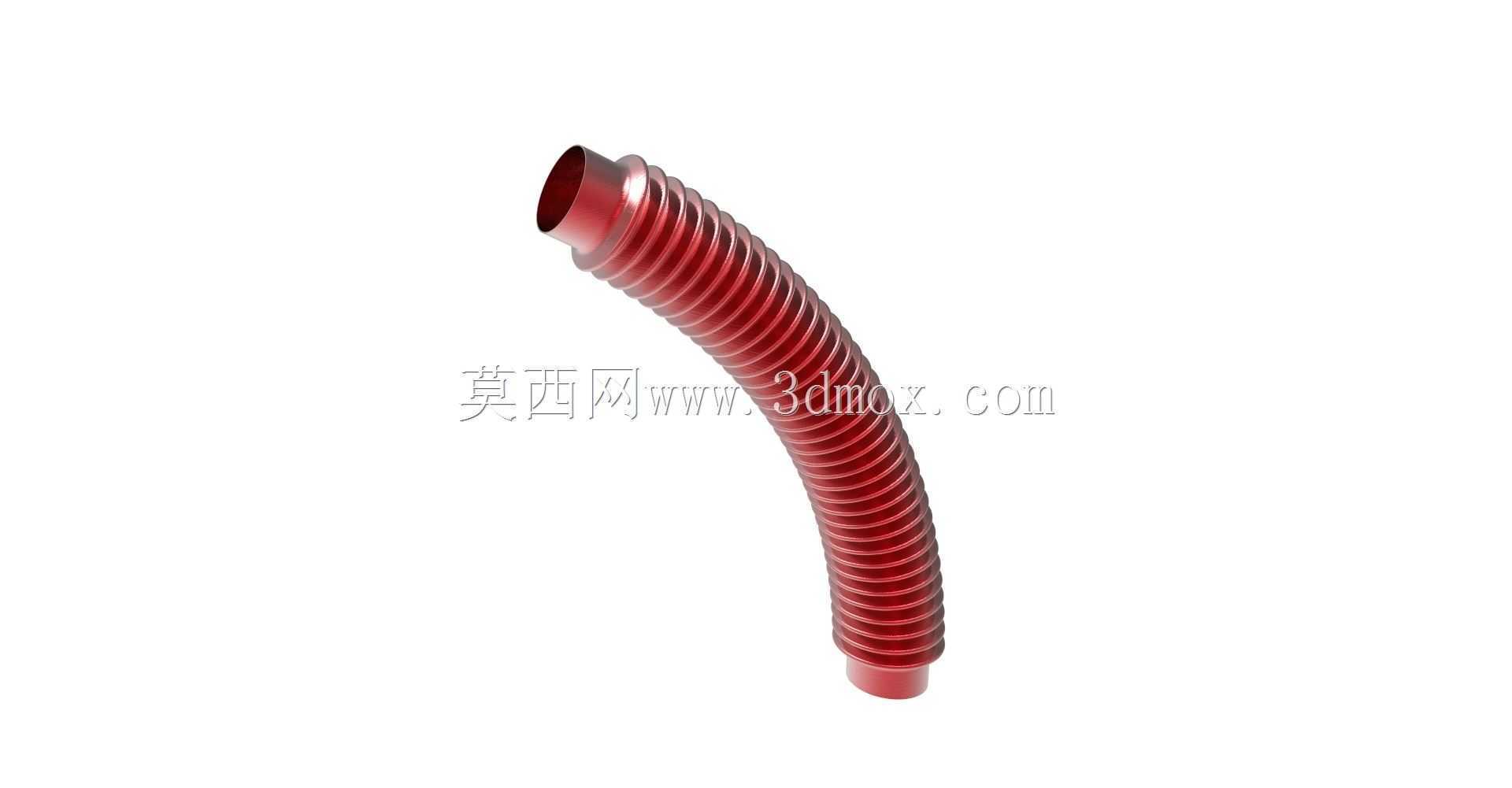

带波纹结构弯形金属连接管路设计

　　这款弯形波纹管路的设计，最初是针对液压系统中存在安装错位、运行振动的管路连接场景做的优化方案，在工程机械的液压管线排布、工业流体输送的错位补偿、小型换热设备的介质导流环节都能适配。做结构设计的时候，首先要考虑的是管路的弯曲半径取值，不能过小导致弯折处的波纹出现应力集中，也不能过大浪费安装空间，最终取的弯曲半径是管路通径的3.2倍，既保证了流体在弯折处的流阻不会陡增，也能让管路在安装时具备一定的角度微调余量。两端的直段接口做了加厚处理，接口处的外径公差控制在h7级别，和配套的快插接头、卡套结构装配时不需要额外修配，直段长度预留了1.5倍通径的尺寸，足够安装两道密封件，避免高压工况下出现渗漏。

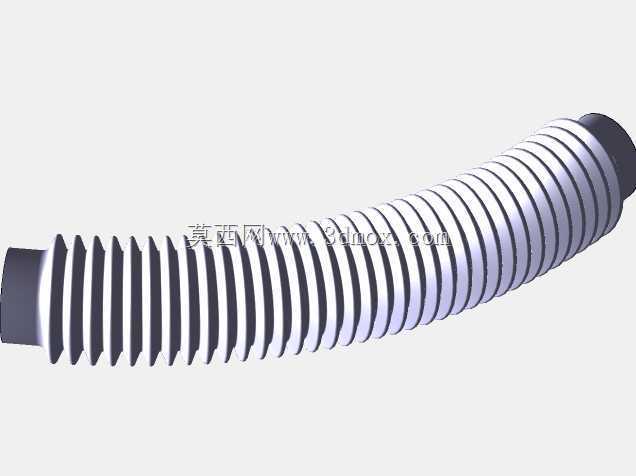

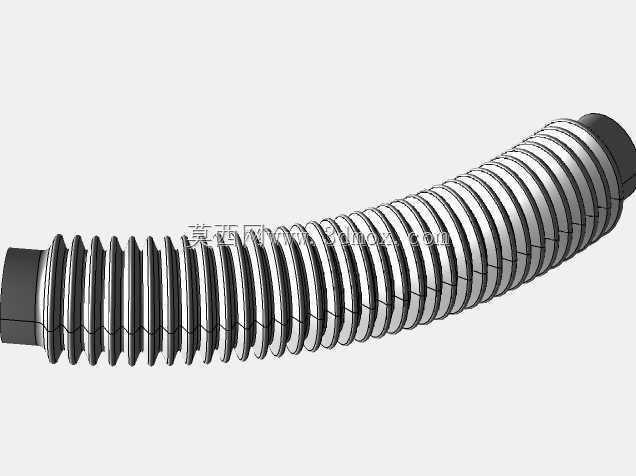

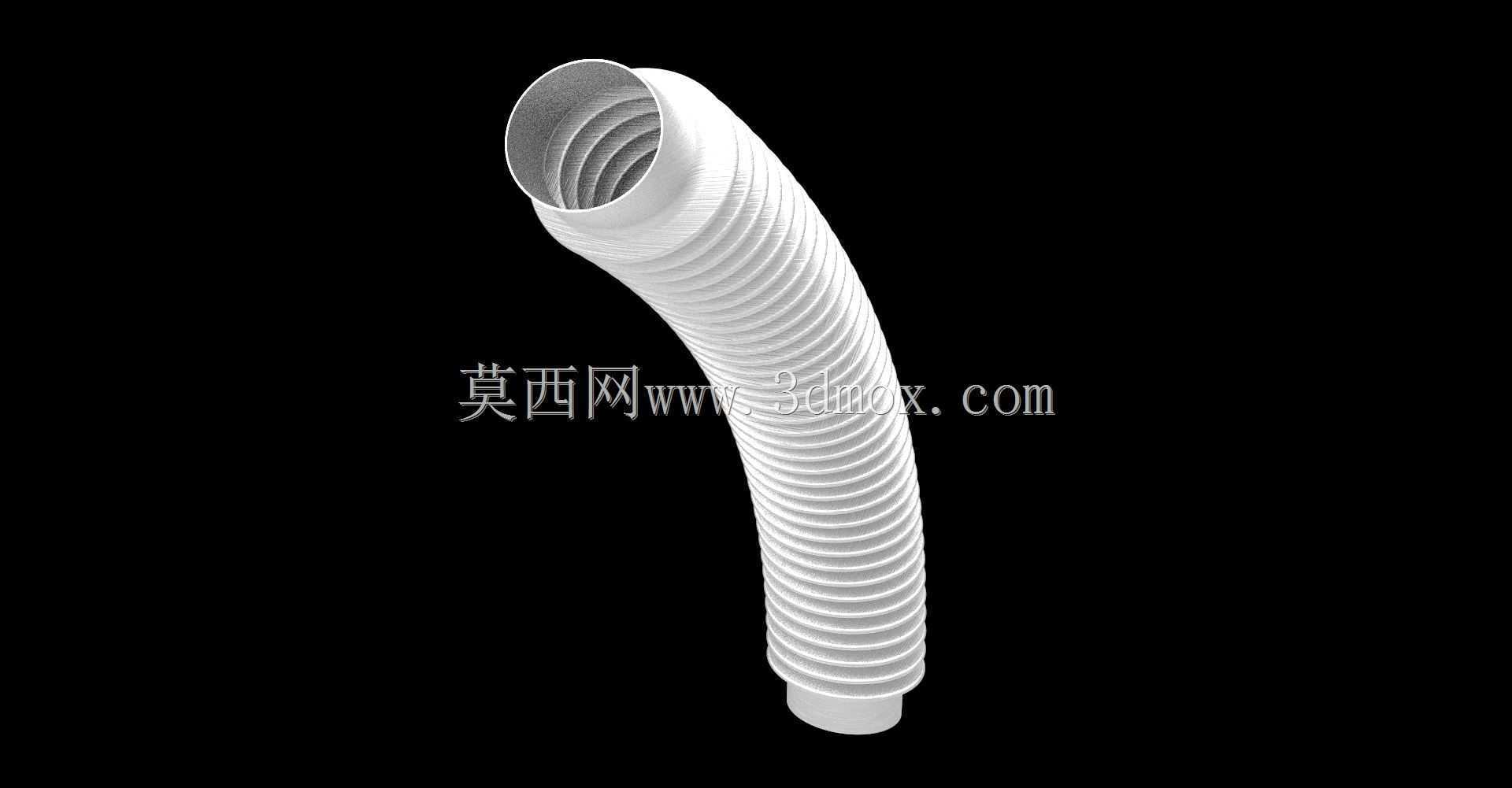

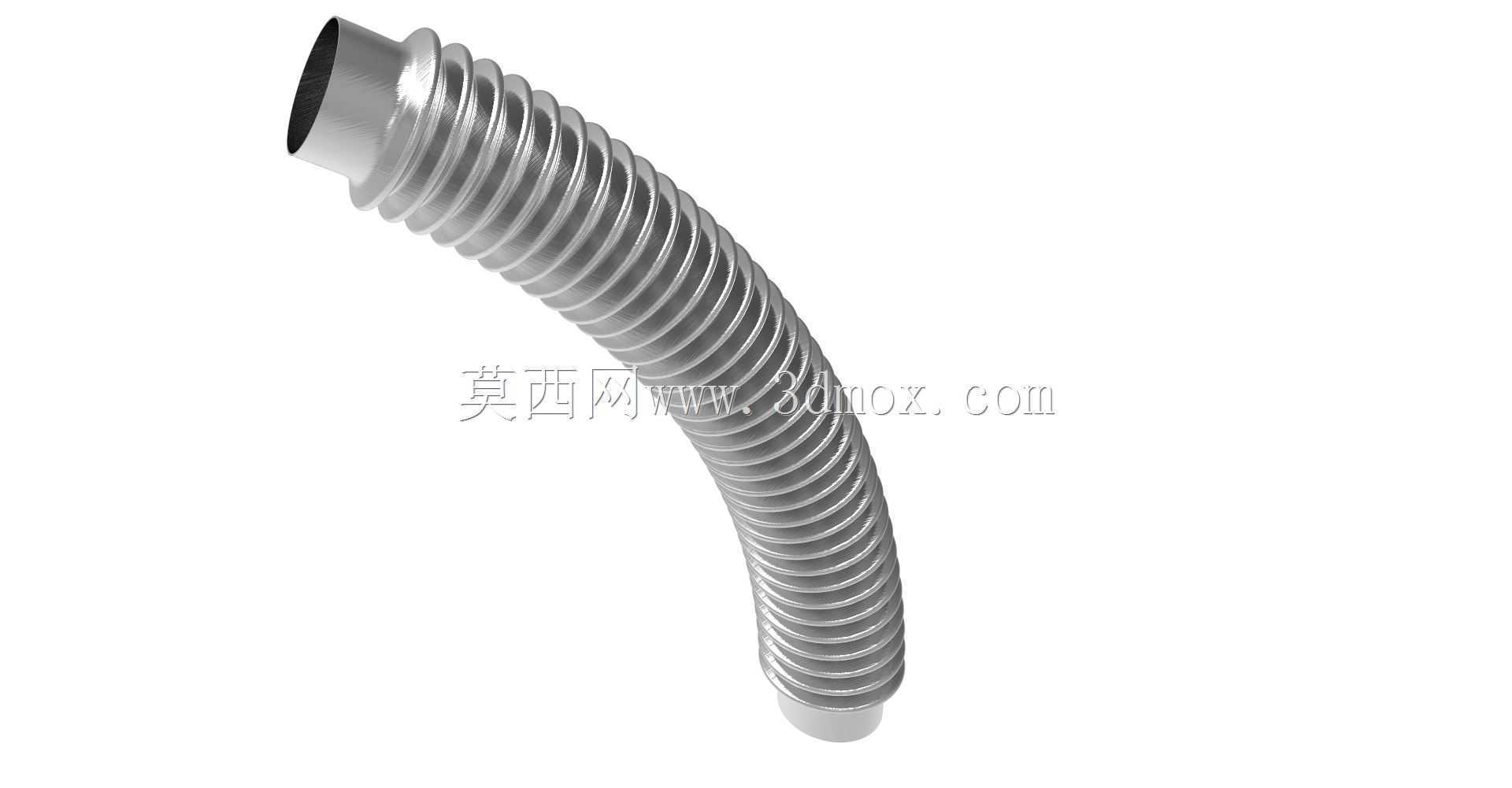

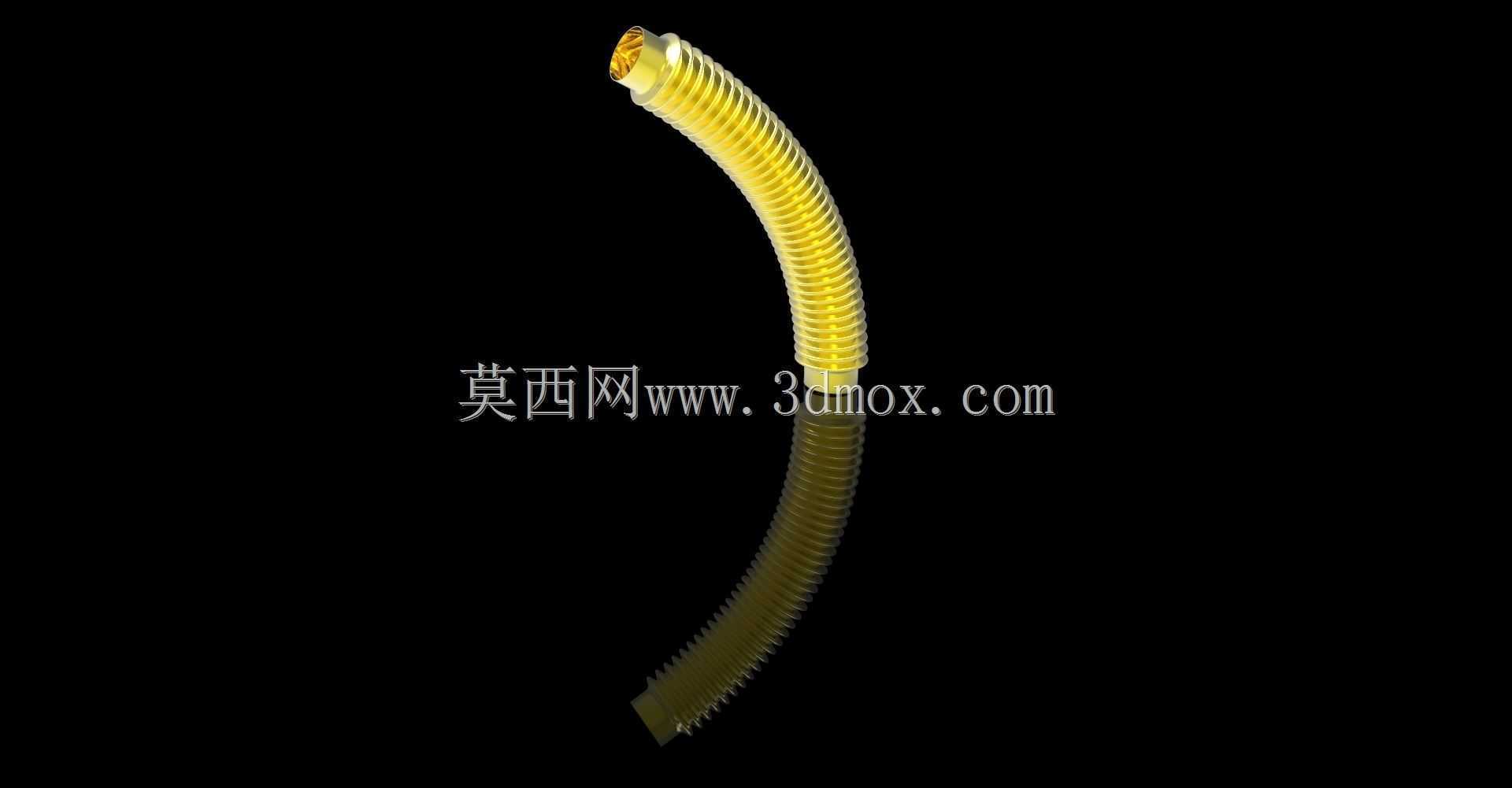

　　管身的波纹结构不是随意排布的，每一圈波纹的齿高、齿距都经过反复校核，齿高取通径的12%，齿距和齿高的比值控制在1.8:1，这个参数下管路既能承受1.6MPa的工作压力，不会因为内部流体压力导致波纹鼓胀变形，又能在轴向、径向都具备一定的补偿量，当设备运行产生振动、或者安装时存在2mm以内的同轴度偏差时，波纹段可以通过自身的微量形变抵消错位应力，不需要额外加装软连接，能减少管路系统的零件数量，降低装配复杂度。做曲面建模的时候，波纹段是通过螺旋扫描结合弯曲特征生成的，整个管身的壁厚保持均匀，最小壁厚不小于1.2mm，避免加工时出现壁厚不均导致的承压能力下降，波纹的过渡圆角全部做了R0.5的圆滑处理，不会出现应力集中的尖角，在反复形变的工况下能提升疲劳寿命。

　　安装边界方面，这款弯管的两端接口中心距是通径的6倍，安装时两端的固定点距离接口端面的距离不能超过通径的2倍，否则会导致波纹段承受额外的弯矩，长期运行容易出现开裂。管路的外轮廓最大尺寸比通径大30%，排布管线的时候只要预留出这个尺寸的安装空间，就不会和周边的结构件产生干涉。实际应用中，这款管路既可以用来输送液压油、冷却水等常规工业介质，也可以在低压气动系统中作为错位连接管路使用，相比硬管连接，它不需要现场弯管配做，能减少现场装配的工作量，相比橡胶软管，它的抗老化性能更好，使用寿命更长，在温度范围-20℃到120℃的工况下都能稳定工作。

　　设计过程中还考虑了介质流动的平顺性，弯折处的内壁和波纹段的过渡全部做了顺滑处理，没有突兀的台阶，流体经过时不会产生明显的紊流，能减少管路的振动和噪音，在对噪音控制有要求的精密设备管路系统中也能适用。波纹段的刚度经过调校，既不会因为刚度过大导致补偿能力不足，也不会因为刚度过小在流体压力作用下出现甩动，当管路内介质流速控制在3m/s以内时，不会产生共振。接口处的端面做了倒角处理，装配密封件的时候不会刮伤密封圈，能提升密封的可靠性，整个管路的内表面粗糙度控制在Ra1.6，减少介质流动时的阻力，也不容易残留介质杂质，在输送有一定清洁度要求的介质时也能满足使用需求。
