光伏面板自主清洁作业机器人结构设计

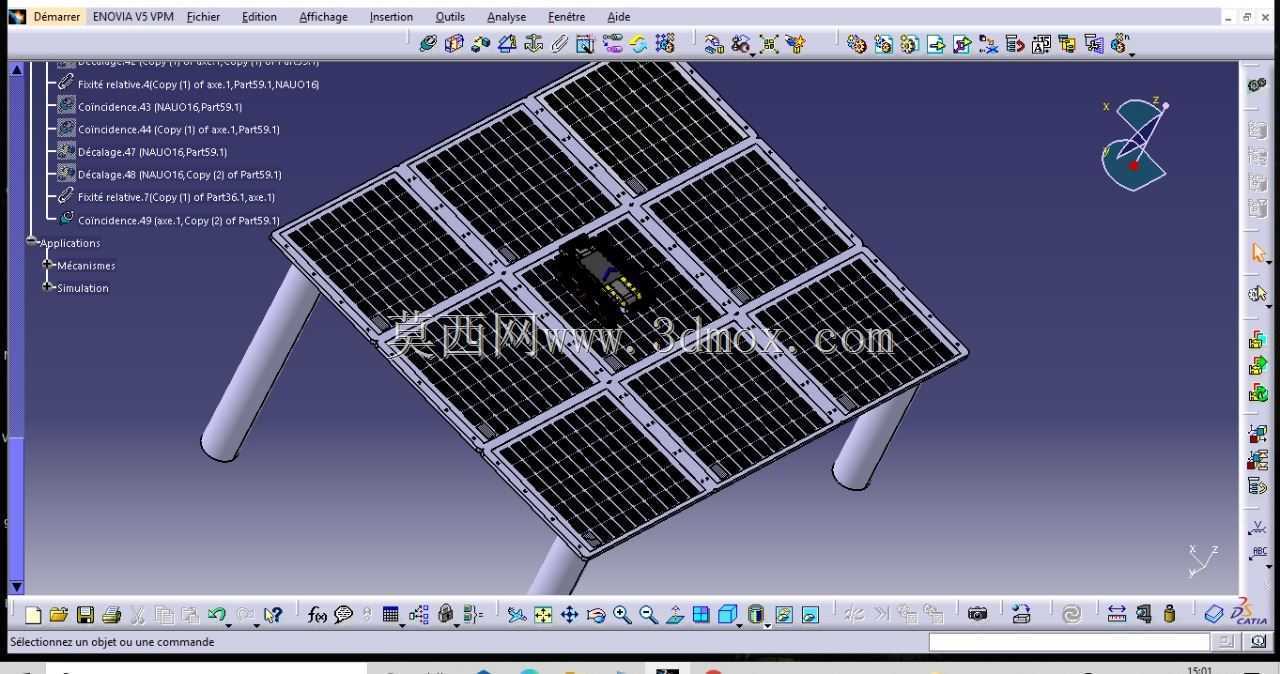

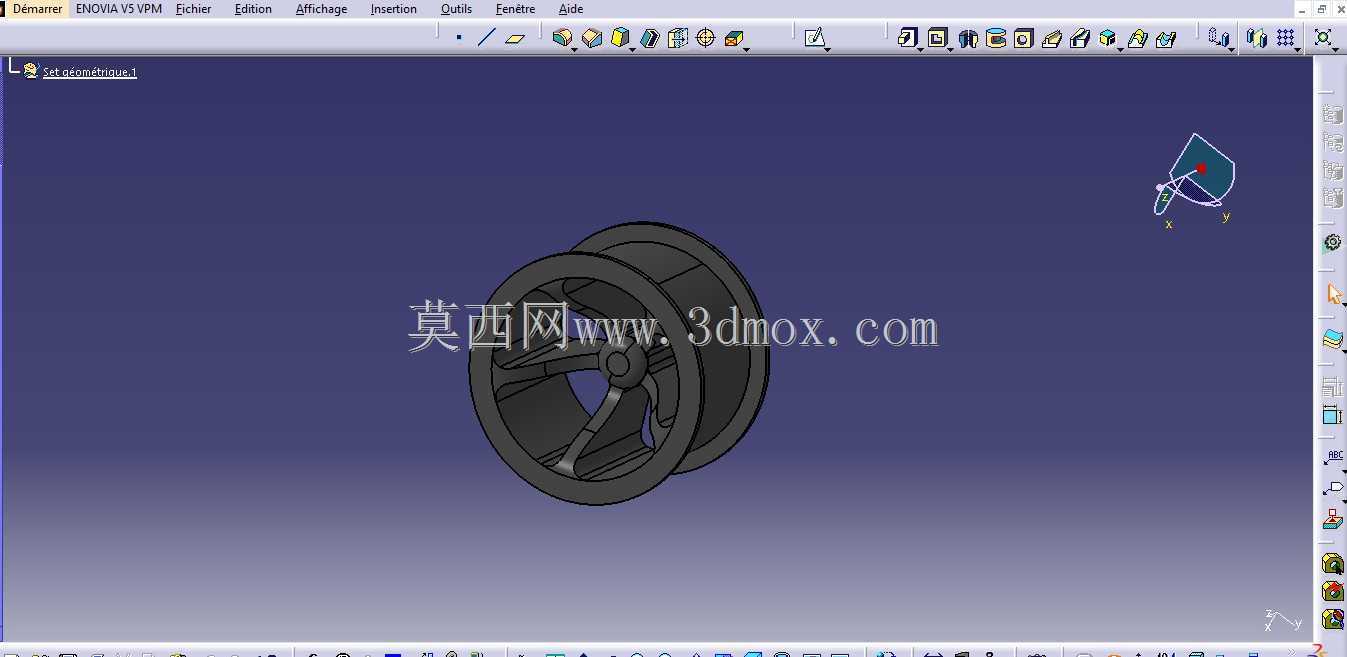

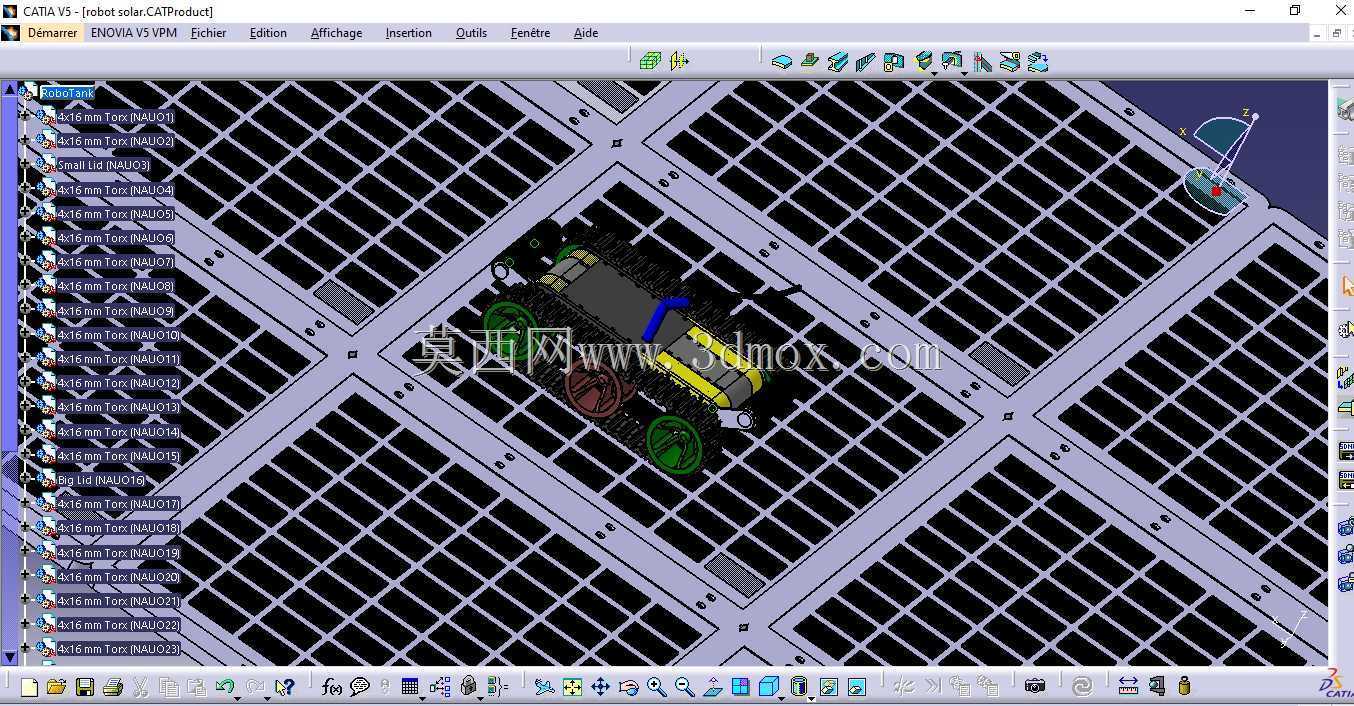

　　这款面向光伏电站运维场景设计的清洁作业设备，核心解决大面积光伏阵列面板表面积灰、杂物遮挡导致的发电效率折损问题，适配集中式地面光伏电站、工商业屋顶光伏阵列的日常清洁作业需求，可在排布规整的光伏面板表面自主行走完成清洁动作，替代传统人工持工具清洁的高风险、低效率作业模式。从结构布局来看，整机采用低矮化轮式底盘设计，整体重心贴近面板表面，行走轮采用带防滑纹路的弹性材质轮体，轮面弧度匹配光伏面板边框与板面的接触角度，避免行走过程中对钢化玻璃面板造成压痕或刮损，底盘两侧的轮组间距适配主流商用光伏组件的横向排版宽度，行走时轮体刚好压在面板的铝合金边框位置，不会直接碾压光伏电池片区域，降低作业过程中对组件的隐裂风险。设备中部集成清洁执行模块，

　　采用滚刷加负压吸尘的组合结构，滚刷的刷毛长度经过匹配设计，刚好接触面板玻璃表面，不会过度按压造成刷毛弯折损耗，也不会因距离过远导致清洁盲区，滚刷转动方向与设备行走方向形成逆向剪切力，可将板结在面板表面的鸟粪、积尘、浮土扫起，再通过侧边的吸尘风道将扬起的粉尘收集，避免清洁过程中粉尘飘散到相邻已清洁的面板区域。整机的外形尺寸经过边界校核，整机高度控制在150mm以内，可顺利通过光伏阵列间的组件间隙，不会碰到阵列上方的汇流条、接线盒等凸起部件，底盘底部与面板表面的预留间隙为20mm，可适配面板表面存在的轻微安装高度差、局部凸起的密封胶条等结构，不会出现行进卡滞。设计过程中针对光伏面板的倾斜安装场景做了重心配平，

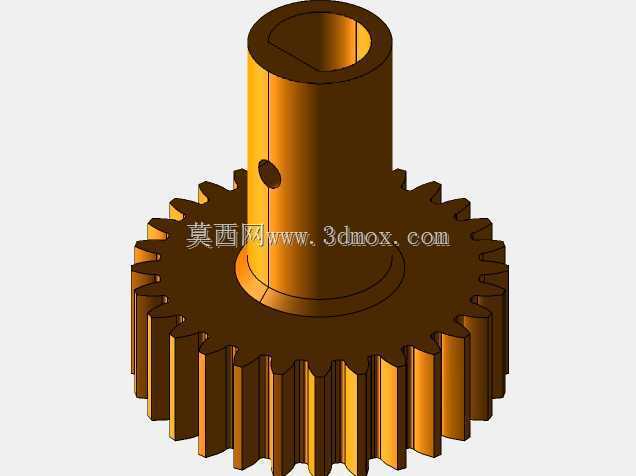

　　整机重心落在底盘几何中心偏下位置，在15度到35度的常规光伏面板倾斜角度下，行走作业时不会出现侧滑、倾覆问题，轮组的驱动扭矩经过匹配计算，可在带清洁负载的情况下沿倾斜面板稳定爬坡，不会出现动力不足打滑的情况。设备的电控模块全部集成在底盘中部的密封舱体内，密封等级满足户外露天作业的防水防尘要求，可应对清洁过程中的淋水、户外扬尘等工况，舱体的安装位置避开清洁滚刷的作业区域，也不会遮挡行走轮的运动行程，接线走线全部沿底盘内部的线槽排布，外部无裸露线束，避免作业过程中线束被面板边框勾挂造成损坏。从实际作业逻辑来看，设备可沿光伏面板的横向排布方向逐行行走清洁，行至阵列端部时可通过转向机构调整行进方向，切换到下一行面板继续作业，

　　无需人工频繁挪移设备，单台设备的作业效率可覆盖单兆瓦光伏阵列的日常清洁需求，相比人工清洁效率提升6倍以上，同时避免了人工在倾斜屋顶、高空光伏阵列上作业的坠落风险。结构设计阶段针对不同厚度的光伏面板做了适配调整，行走轮的安装支架预留了高度调节余量，可适配30mm到50mm厚度的常规光伏组件，无需更换额外配件即可完成不同规格面板的作业适配，滚刷的安装座也设置了弹性浮动结构，当面板表面存在局部高度差时，滚刷可随板面起伏自动调整高度，始终保持刷毛与面板的稳定接触压力，保证清洁效果的一致性。整机的可拆卸结构设计也充分考虑了户外运维的便利性，滚刷模块、行走轮组、吸尘滤芯都采用快拆结构，现场运维人员无需专用工具即可完成易损件的更换，降低设备的后期维护成本，密封舱体的开盖方式采用侧边卡扣设计，检修内部电控元件时无需将整机从面板上拆下，可直接在阵列上完成故障排查与元件更换，减少运维过程中的设备搬运工作量。
